MovinCool Condensate Pump - Manuel (Page 9)

Remarque : Vérifiez s’il vous plaît
la performance de drainage après
l’installation. Il est important que la
ligne de drainage de la pompe est
sans pliures et n’est pas pincée.
La fluctuation de pouvoir ou le voltage
bas pourraient s’ensuivre dans le
drainage incorrect.

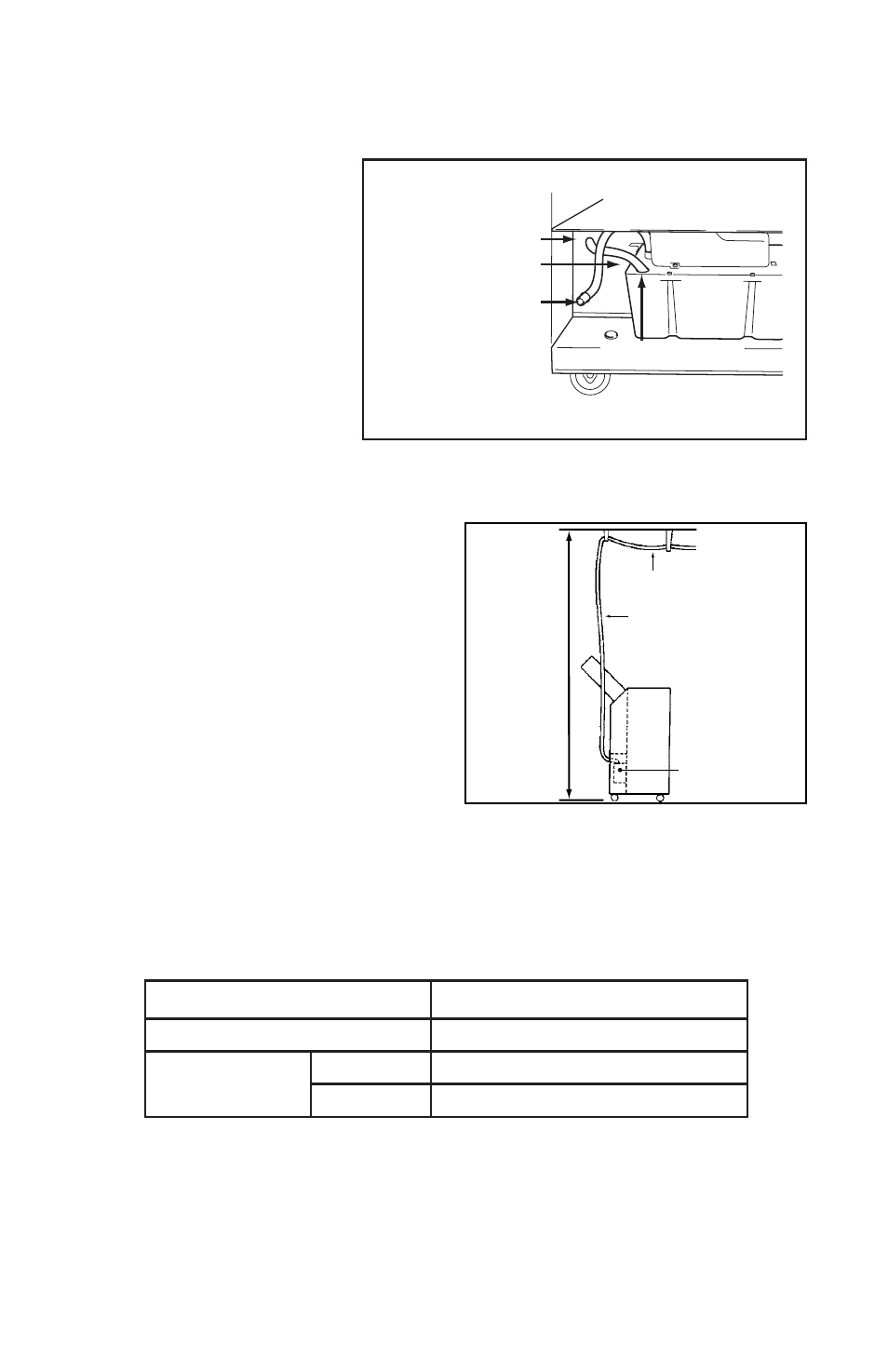

Pour garantir le drainage nécessaire, trouvez la plus haute position verti-
cale, pas plus que l’ascenseur maximum de tête que montré dans la table
ci-dessous et dirigent le tuyau de canalisation sur une pente vers le bas à
un taux minimal de pouce 1/4 (6,25mm) par pied.
INSTALLATION DU TUYAU SOUPLE
Pour Office Pro 36 seulement
Reliez le reste du tuyau
de 20 pieds (6 m) au bec
d’évacuation et engagez-le
dans le passe-câble sur le côté
droit de l’appareil.
TUYAU (DE VIDANGE)
TIGE (DE MANOEUVRE)
ORIFICE DE PURGE
TUYAU (DE VIDANGE)
La hauteur de tête maximale
La pumpe 115V 20 pieds (6m)
La pumpe 230V
230VCA 17 pieds (5,2m)
208VCA 13 pieds (4m)
TUY AU DE VIDANGE
PENTE DE 6,25mm
PAR PIED
POMPE À
CONDENSATS
M
oi
ns q
ue l
a h
au
te
ur d
et
et
e m
ax
im
al
9
