INSTALLATION (suite)

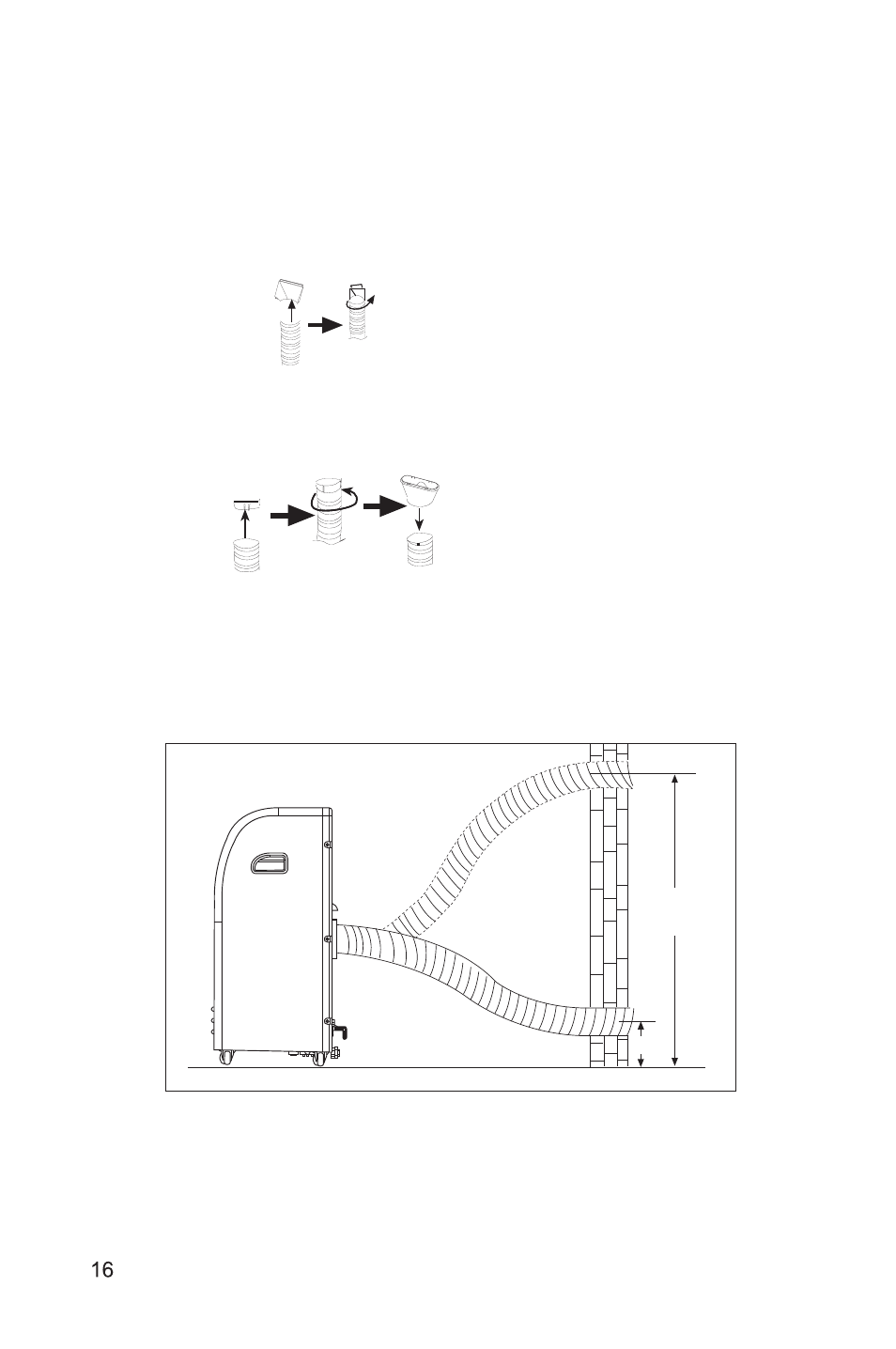

Montage dans le mur
1) Compressez le conduit d’évacuation d’air.
2) Insérez le conduit dans l’adaptateur carré. Faites tourner le conduit (2 à 3 tours).
.
3) Insérez l’autre extrémité du conduit dans l’adaptateur d’évacuation par fenêtre 1.
Faites tourner le conduit (2 à 3 tours).
Mettez en place l’adaptateur d’évacuation par fenêtre 2.
4) Fixez l’extrémité carrée du conduit sur le port d’évacuation de l’appareil.
Le montage correct est illustré ci-dessous. La hauteur du trou à partir du plancher doit
être d’environ 16 po. (400 mm) à 51 po. (1300 mm).
Figure 1
51 po.
(1300 mm)
16 po.
(400 mm)
