13
INSTALLATION (suite)
Connexion au système d’alarme-incendie
(Bornes du signal d’entrée E+ et E-)
Le régulateur est équipé d’une connexion de signal d’entrée ouverte normale qui
peut être reliée directement à partir du panneau de commande d’alarme-incendie.
Les bornes du signal d’entrée doivent être connectées à un signal de contact sec
ouvert ou fermé uniquement. Lorsqu’il reçoit un signal à partir du panneau de
commande d’alarme-incendie, l’appareil s’éteint et ne peut pas être remis en
marche avant d’avoir été réinitialisé.

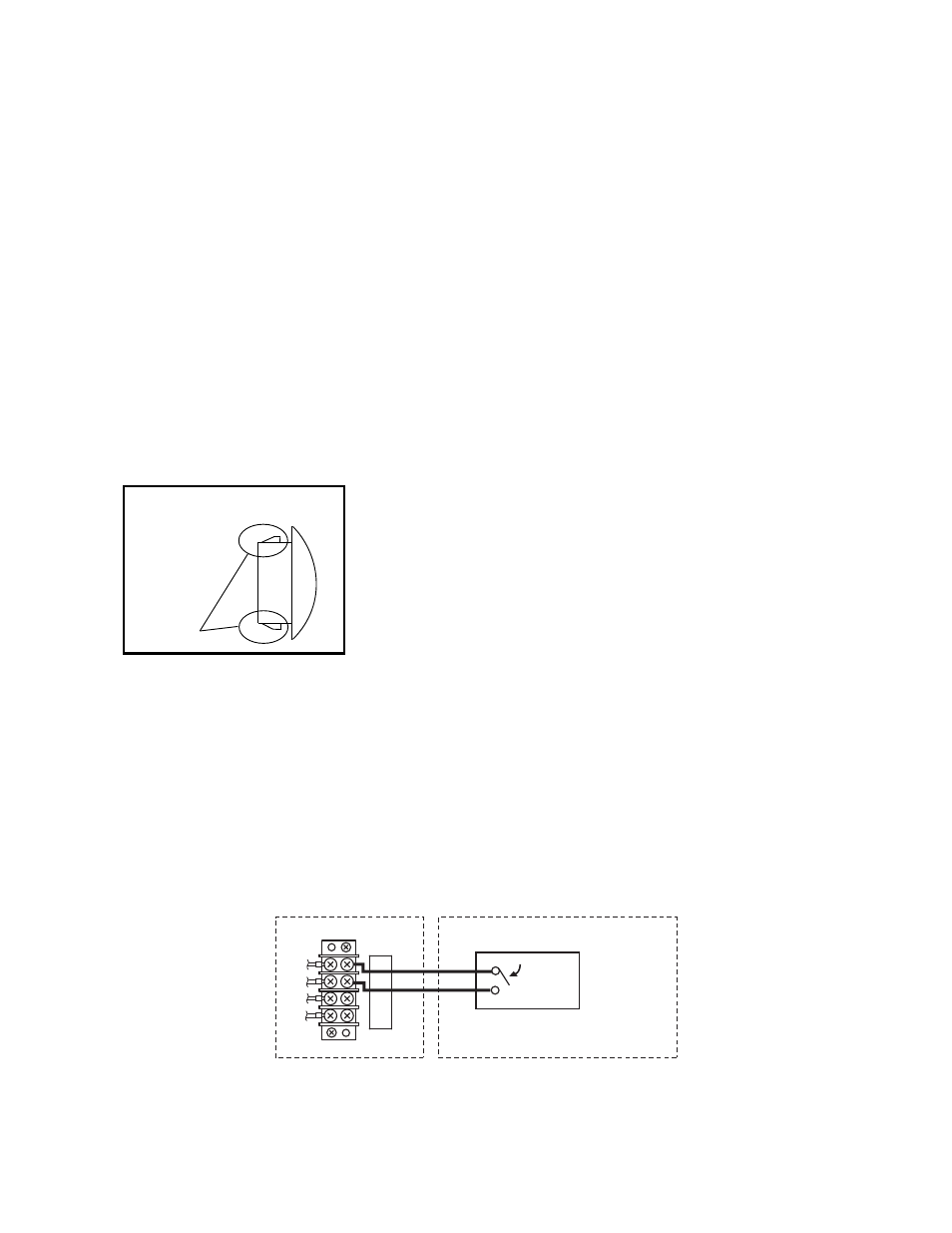

Connexion du système d’alarme-incendie au régulateur
1. Retirez le panneau à l’arrière de l’appareil.
2. Pressez les taquets internes et appuyez à l’intérieur du capot noir pour le faire
sortir.
3. Faites passer le fil du signal d’alarme-incendie dans l’orifice dans le panneau
arriére.
Remarque: Nous vous recommandons d’utiliser un fil de transmission
d’indicateur d’alarme de 16 AWG à 26 AWG pour un fil massif, ou de 16 AWG
à 22 AWG pour un fil toronné avec une cosse circulaire adaptée à un plot de
diamètre #6.
4. Connectez le dispositif d’alarme-incendie aux bornes E+ et E- en fonction de
ses polarités.
Capot
Taquet
BORNE D’APPAREIL
SIGNAL DE SORTIE
DISPOSITIF D’ALARME-INCENDIE
E+
E-
L+
L-
CONTACT SEC OUVERT
