12

INSTALLATION (suite)

Connexion de l’indicateur d’alarme

(Bornes du signal de sortie L+ et L-)

Le régulateur est équipé d’une sortie d’indicateur d’alarme de type relais (Form C,

contact sec ouvert normal) qui peut être utilisée pour identifier un cas de

défaillance.
Le contacteur de relais est fermé dans les cas suivants :

a. Réservoir plein
b. Défaillance du capteur de température

Le contacteur de sortie de relais a une valeur nominale est de 2 A à 30 V CC ou

de 2 A à 30 V CA (charge résistive) et est compatible avec divers dispositifs

d’avertissement, comme une sonnerie d’alarme, des voyants lumineux, etc.

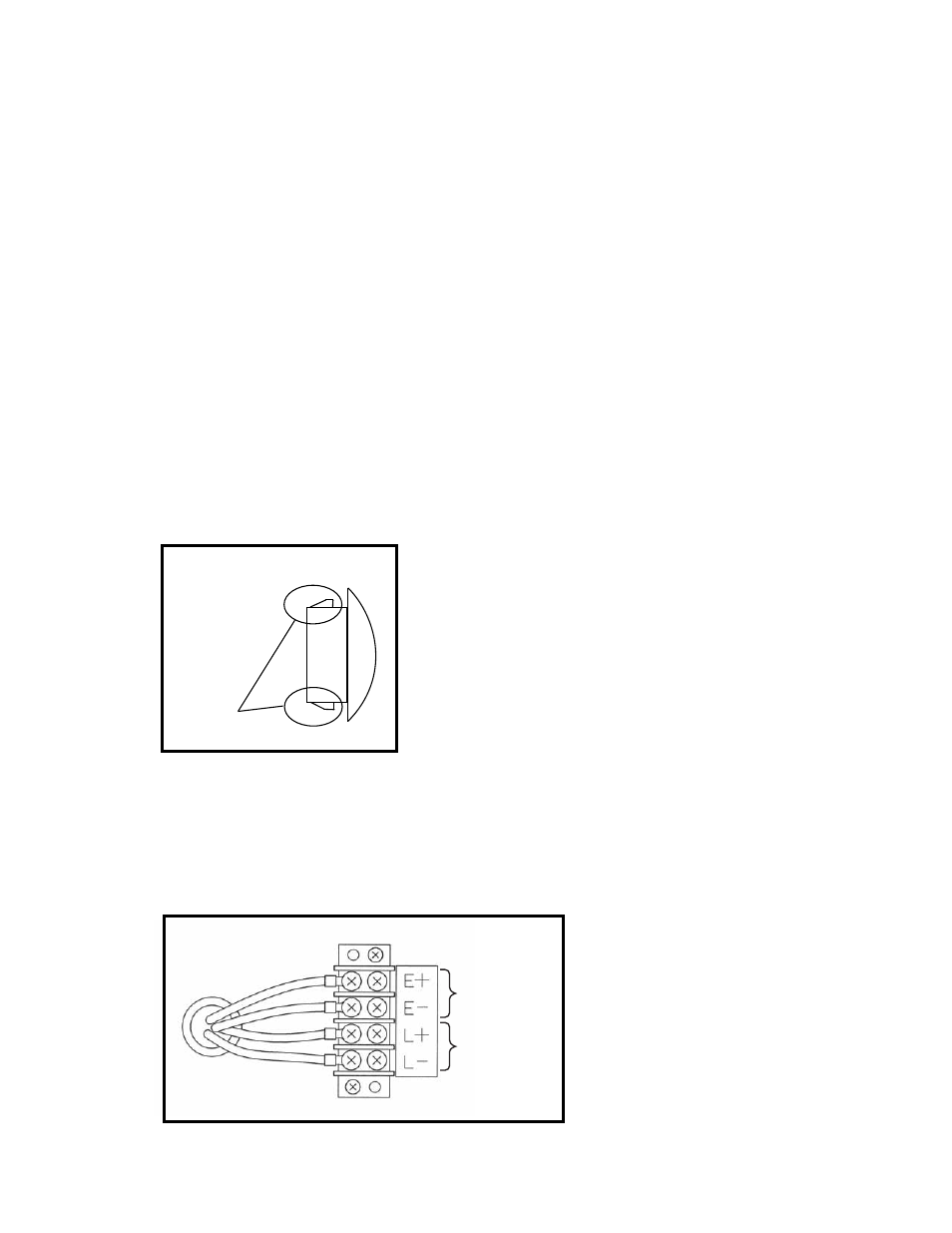

Connexion de l’indicateur d’alarme au régulateur

1. Retirez le panneau à l’arrière de l’appareil.

2. Pressez les taquets internes et appuyez à l’intérieur du capot noir pour le faire

sortir.

3. Nous vous recommandons d’utiliser un fil de transmission d’indicateur

d’alarme de 16 AWG à 26 AWG pour un fil massif, ou de 16 AWG à 22 AWG

pour un fil toronné avec une cosse circulaire adaptée à un plot de diamètre #6.

4. Connectez l’indicateur d’alarme aux bornes L+ et L- en fonction de ses

polarités.

Bouchon

Taquet

Bornes

d’entrée

du signal

Bornes

de sortie

du signal
