MBM Corporation TRIUMPH 721-06 LT Manuel d'utilisation
Page 18
- 18 -
EBA 721-06 LT
2000
1750
1500
1250
1000
750
500
250
7
8
9
4
5
6
1
0
M
P
S
F1
F2
F3
I
D
CP AM
E
C
Stop
PROGRAMM
STEP
M
E
S
Start
2
3
2000
1750
1500
1250
1000
750
500
250
7
8
9
4
5
6
1
0
M
P S F1
F2
F3
I
D
CP AM E
C
Stop
PROGRAMM
STEP
M
E
S
Start
2
3

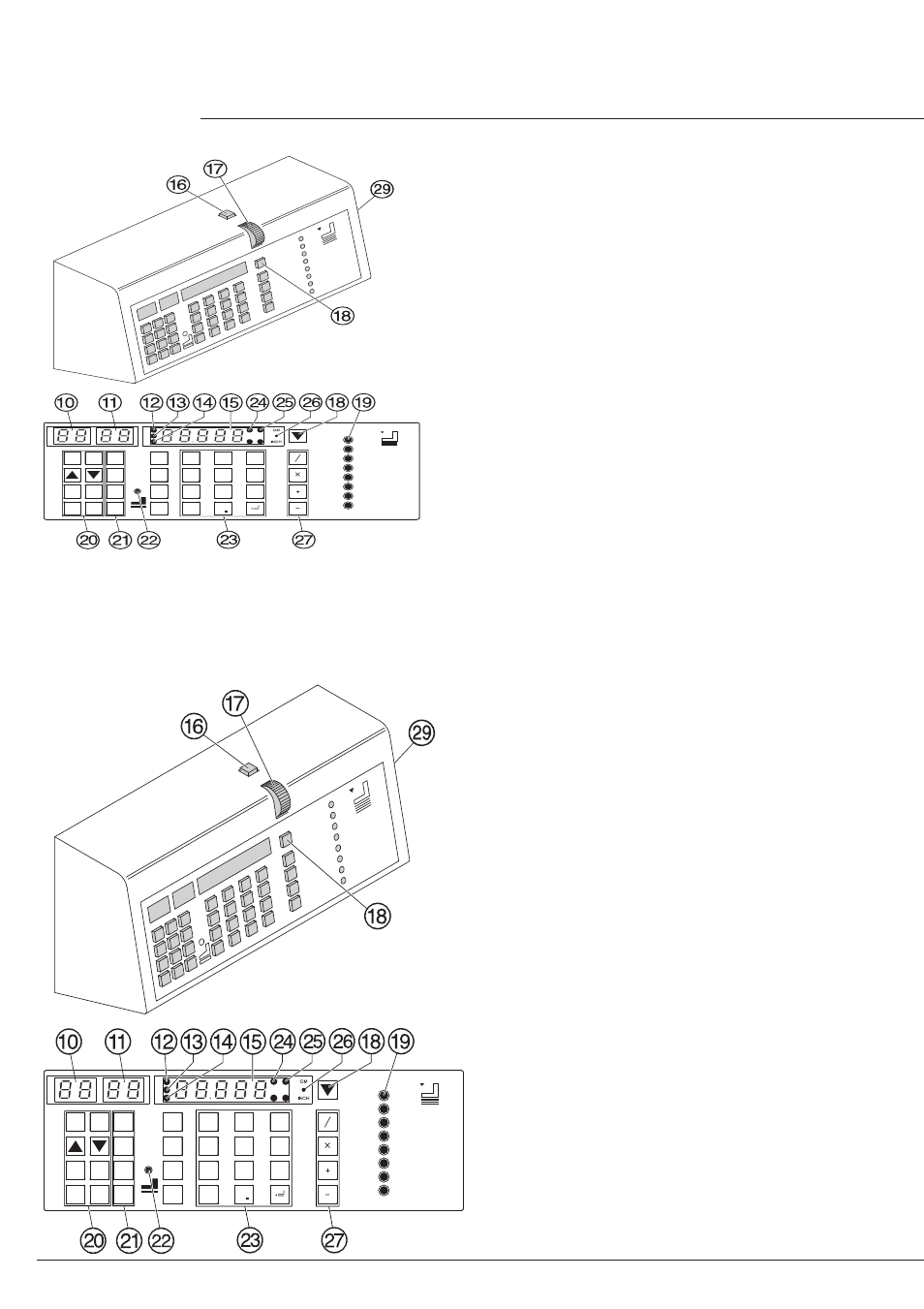

Eléments et commandes
A
- Commande bi-manuelle
(descente de presse et
déclenchement de la coupe)
B
- Commande programmable butée
arrière
C
- Butée arrière
D
- Interrupteur à clé
E
- Interrupteur principal
F
- Interrupteur principal
G
- Réglage de la pression
H
- Desente de presse au pied
I
- Interrupteur table soufflante
J
- Numéro de programme
K
- Position dans le programme
L
- Voyant "M" Constante coupes
répétitives
M
- Voyant "E" Ejection de la pile de papier
N
- Voyant "S" Interdiction de coupe
O
- Affichage de la dimension (cm ou
pouces)
P
- Butée arrière, déplacement arrière
rapide
Q
- Bouton moleté électronique pour le
réglage de la butée arrière
R
- Butée arrière, déplacement avant
rapide
S
- Affichage de la pression
T
- Touches de programmation
U
- Dimensions fixes F1, F2, F3 et touche
éjection
V
- Voyant platine de presse
W
- Pavé numérique avec calculatrice
X
- Voyant impulsion mouvement butée
arrière
Y
- Voyant untíe de mesure utilisée en
cm/pouces
Z
- Commutation cm/pouces
a
- Touches pour calcul des dimensions
b
- Dispositif de taquage
c
- Connecteur USB
•
Utilisation
•
