22

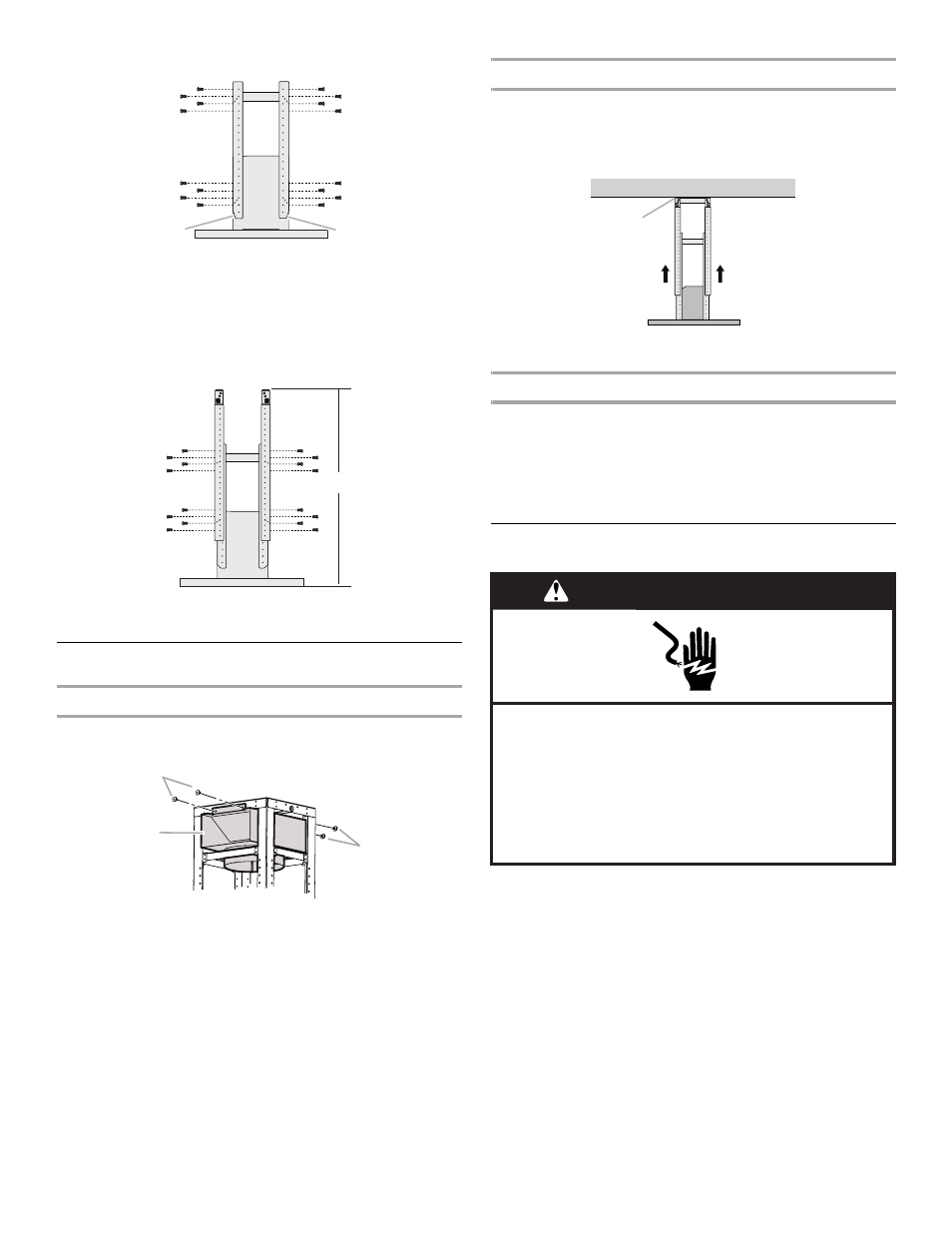

5. Fixer le support horizontal (B) à l'aide des 8 vis de 4 x 8 mm.
6. Fixer un deuxième ensemble de supports verticaux (A) et
régler la hauteur verticale (B). Voir “Dégagements pour
l’installation” dans la section “Exigences d’emplacement”
pour déterminer la dimension souhaitée pour la hauteur
verticale “B”.
Installation de la hotte
Installation sans décharge à l’extérieur (recyclage)
1. Fixer le déflecteur d'air au support horizontal supérieur à
l'aide des 4 vis de montage.
2. Mesurer la longueur nécessaire de conduit d’évacuation de
6" (15,2 cm) nécessaire pour le raccordement entre le
raccord de transition et le déflecteur.
REMARQUE : Le conduit devrait être inséré d’au moins 1"
(2,5 cm) à l’intérieur du déflecteur.
3. Installer le conduit d’évacuation entre le raccord de transition
et le déflecteur.
REMARQUE : Pour faciliter l'installation du conduit, retirer
temporairement le déflecteur du support de la cheminée et le
réinstaller une fois la section de conduit en place.
4. Utiliser des brides de conduit pour assurer l'étanchéité de
toutes les connexions. Passer à “Installation de la hotte” dans
cette section.
Installation de la hotte
1. À l’aide d'au moins 2 personnes, soulever la hotte et la fixer
en emboîtant les supports verticaux sur les attaches à ressort
du support horizontal supérieur monté au plafond.
2. Installer 16 vis de 4 x 8 mm et les fixer.
Raccordement du circuit d’évacuation
1. Installer le circuit d’évacuation.
2. Enfoncer le conduit sur la bouche d'évacuation. Utiliser des
brides de conduit pour assurer l'étanchéité de toutes les
connexions.
3. Utiliser un calfeutrant pour assurer l’étanchéité au niveau de
chaque ouverture.
Raccordement électrique
1. Déconnecter la source de courant électrique.
2. Ôter le couvercle du boîtier de connexion.
A. Supports verticaux
B. Support horizontal
C. Extrémité biseautée
A. Supports verticaux
B. Hauteur verticale
A. Déflecteur
B. Vis de montage
B
A A
C C
B
A A
B
B
A
A. Vis de montage
A
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant
l'entretien.
Replacer pièces et panneaux avant de faire la remise
en marche.
Le non-respect de ces instructions peut causer
un décès ou un choc électrique.
