18

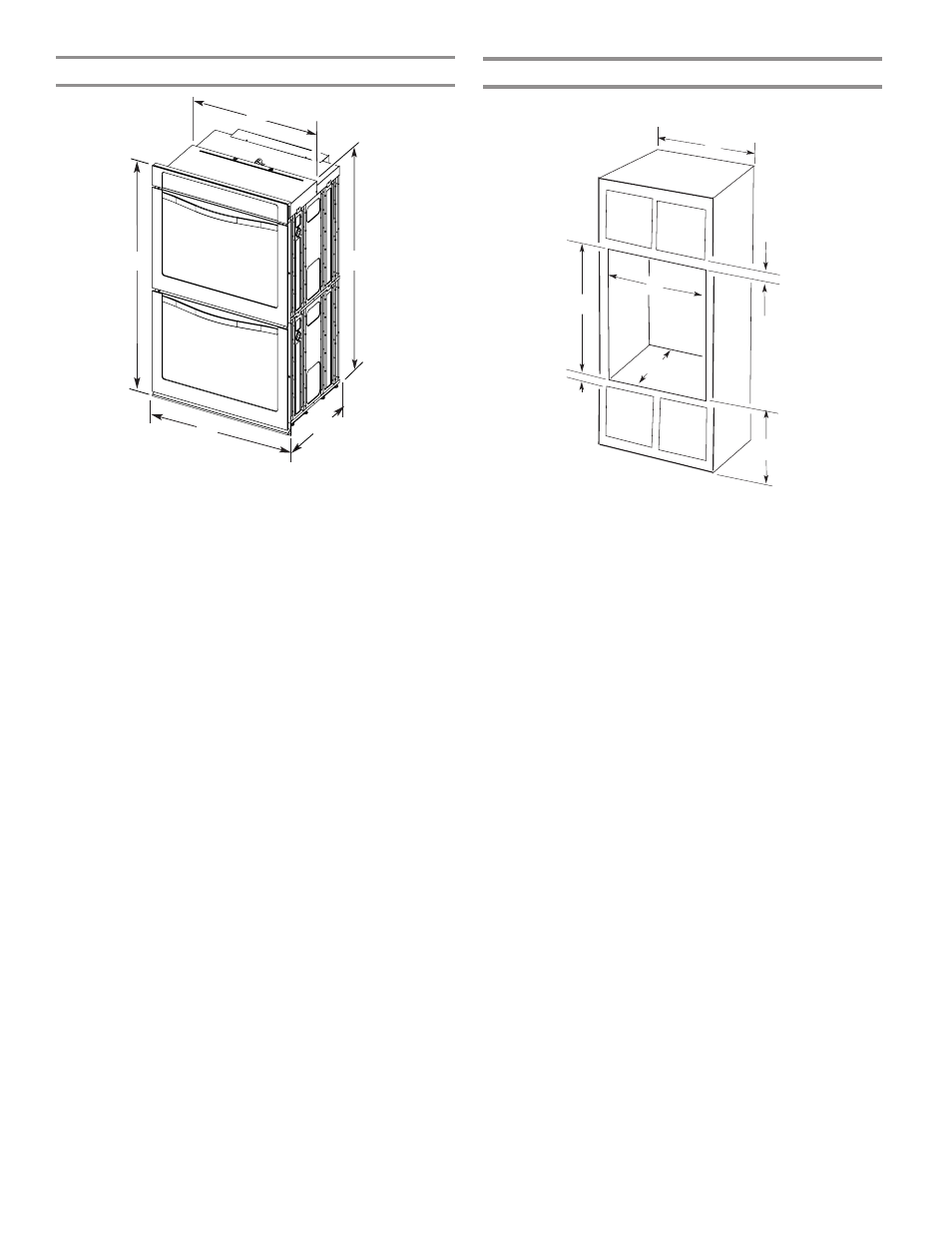

Dimensions du produit – Fours doubles
Modèles de 27" (68,6 cm)
A. Hauteur hors-tout 51³⁄
16
"
(130,0 cm) max.
B. Largeur d’encastrement 25 7 ⁄
16
"
(64,6 cm) max.
C. Hauteur d’encastrement
48¹³⁄
16
" (124,0 cm)
D. Profondeur d’encastrement
23¹⁄
4
" (59,1 cm) max.
E. Largeur hors-tout 27" (68,6 cm)
Dimensions du placard – Fours doubles
Fours doubles installés dans un placard
Modèles de 27" (68,6 cm)
A. Largeur du placard 27"
(68,6 cm) min.
B. 1" (2,5 cm) entre le sommet
de l’ouverture découpée et la
porte du placard supérieur
C. 14³⁄
4
" (37,5 cm) entre le bas de
l’ouverture découpée et le sol
est la distance recommandée.
4"–14³⁄
4
" (10,2–37,5 cm) entre
le bas de l’ouverture découpée
et le sol est une distance
acceptable.
D. Largeur de l’ouverture
découpée 25¹⁄
2
" (64,8 cm)
E. 1¹⁄
2
" (3,8 cm) min. entre le bas
de l’ouverture découpée et le
sommet de la porte du placard
F. Hauteur de l’ouverture
découpée recommandée 50¹⁄
4
"
(127,6 cm) min.
G. Profondeur de l’ouverture 24"
(60,7 cm)
C
B
A
E D
F
E
A
D
G
B
C
Modèles de 30" (76,2 cm)
A. Hauteur hors-tout 51³⁄
16
"
(130,0 cm) max.
B. Largeur d’encastrement
28½" (72,4 cm) max.
C. Hauteur d’encastrement
48¹³⁄
16
" (124,0 cm)
D. Profondeur d’encastrement
23¹
4
" (59,1 cm) max.
E. Largeur hors-tout 30" (76,2 cm)
Modèles de 30" (76,2 cm)
A. Largeur du placard 30"
(76,2 cm) min.
B. 1" (2,5 cm) entre le sommet
de l’ouverture découpée et la
porte du placard supérieur
C. 14³⁄
4
" (37,5 cm) entre le bas de
l’ouverture découpée et le sol
est la distance recommandée.
4"–14³⁄
4
" (10,2–37,5 cm) entre
le bas de l’ouverture découpée
et le sol est une distance
acceptable.
D. Largeur de l’ouverture
découpée 28¹⁄
2
" (72,4 cm)
E. 1¹⁄
2
" (3,8 cm) min. entre le bas
de l’ouverture découpée et le
sommet de la porte du placard
F. Hauteur de l’ouverture
découpée recommandée 50¹⁄
4
"
(127,6 cm)*
G. Profondeur de l’ouverture 24"
(60,7 cm)
* REMARQUE : Pour les fours doubles, la hauteur de l’ouverture
découpée peut être comprise entre 48 7 ⁄
8
" (124,1 cm) et 52³⁄
16
"
(132,6 cm).
