Marantz NR1506 Manuel d'utilisation
Page 20
.

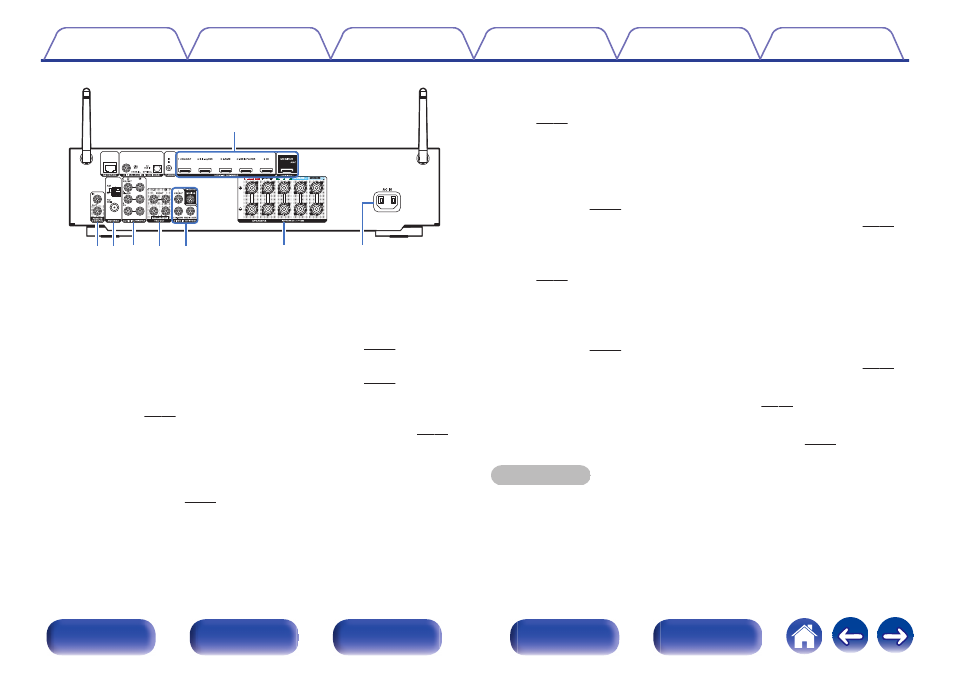

u i o Q0
Q1
y
t
Q2
E Bornes HDMI
Utilisées pour connecter des dispositifs équipés de bornes HDMI.
0
“Connexion 1 : Téléviseur équipé d’une borne HDMI et compatible
avec la fonction ARC (Audio Return Channel)” (v p. 33)
0
“Connexion 2 : Téléviseur équipé d’une borne HDMI et incompatible
avec la fonction ARC (Audio Return Channel)” (v p. 34)
0
“Connexion d’un décodeur (Tuner satellite/TV par
0
“Connexion d’un lecteur DVD ou le lecteur Blu-ray Disc” (v p. 38)
F Prise REMOTE CONTROL
Utilisées pour connecter des récepteurs/transmetteurs infrarouges
capables de commander cet appareil et les appareils externes depuis
G Bornes d’antenne FM/AM (ANTENNA)
Utilisées pour connecter des antennes FM et antennes à boucle AM.
H Bornes audio analogiques (AUDIO)
Utilisées pour connecter des dispositifs équipés de bornes audio
analogique.
0
“Connexion d’un décodeur (Tuner satellite/TV par
0
“Connexion d’un lecteur DVD ou le lecteur Blu-ray Disc” (v p. 38)
I Bornes PRE OUT
Pour connecter un subwoofer avec un amplificateur intégré.
J Bornes vidéo (VIDEO)
Utilisées pour connecter des dispositifs équipés de bornes vidéo.
0
“Connexion d’un décodeur (Tuner satellite/TV par
0
“Connexion d’un lecteur DVD ou le lecteur Blu-ray Disc” (v p. 38)
K Bornes d’enceintes (SPEAKERS)
Utilisées pour connecter des enceintes. (v p. 27)
L Prise CA (AC IN)
Utilisée pour brancher le cordon d’alimentation. (v p. 47)
REMARQUE
0 Ne touchez pas les broches internes des connecteurs sur le panneau arrière. Une
éventuelle décharge électrique pourrait endommager de façon permanente votre
appareil.
