Connexion – Marantz NR1602 Manuel d'utilisation
Page 56
53
Connexion
• Pour la méthode de connexion d'un système 7.1 canaux avec enceintes surround arrière, voir
C
page
6 “Branchement des enceintes”
.
• Pour la méthode de connexion du téléviseur, voir
C
page 3 “Raccordez cet appareil au téléviseur à
l’aide d’un câble HDMI (vendu séparément)”
.
Connexion 7.1 canaux (enceinte avant haute)

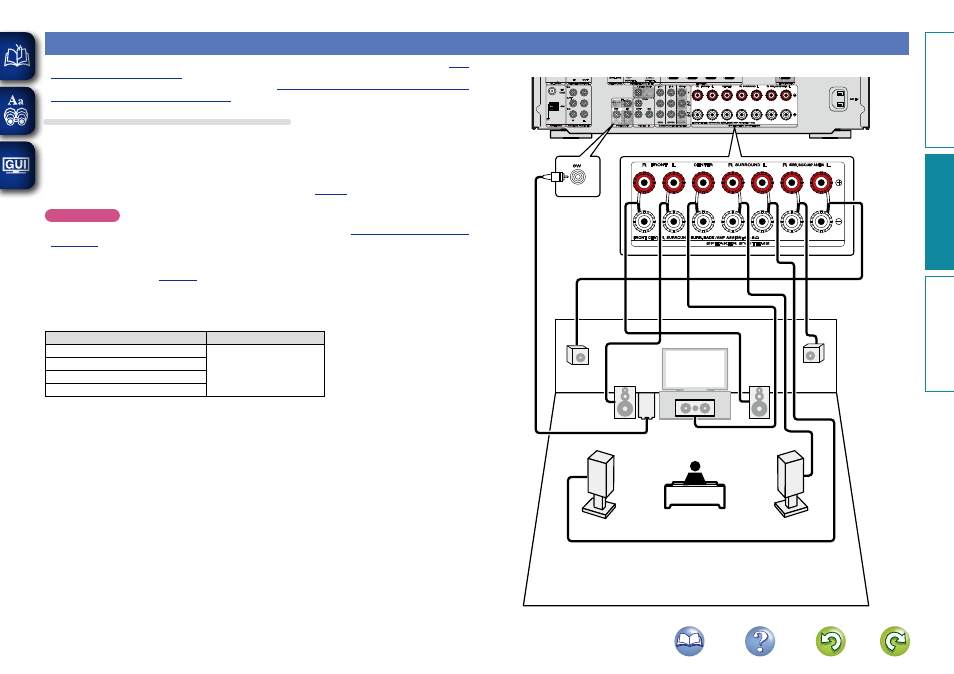

L’illustration de droite présente un exemple de connexion pour la lecture 7.1 canaux avec les enceintes
avant hautes.
Si vous raccordez les enceintes surround arrière et avant hautes avant de commencer la lecture, le son est
lu en activant automatiquement les enceintes selon le mode surround ou les signaux d’entrée.
Pour effectuer la lecture 7.1 canaux à l’aide de l’enceinte avant haute, réglez “Affect ampli” sur “F.HEIGHT”
dans les étapes 3 et 4 pour “Configuration de “Affect ampli”” (
REMARQUE
• Pour la connexion des câbles d’enceinte, reportez-vous à la
C
page 6 “Branchement des
enceintes”
.
• Connectez les câbles d’enceinte de façon à ce qu’ils ne dépassent pas des bornes d’enceinte. Le
circuit de protection risque d’être activé si les fils touchent le panneau arrière ou si les côtés + et
– entrent en contact (
• Ne jamais toucher les bornes d’enceinte lorsque l’alimentation est connectée. Vous risquez de
subir un choc électrique (Lorsque l’assistant de configuration est ouvert, suivez les instructions à
l’écran pour la réalisation des connexions.).
• Utilisez des enceintes dont la plage d’impédances est comme indiquée ci-dessous.
Bornes d’enceintes
Impédance des enceintes
FRONT
6 – 8 Ω
CENTER
SURROUND
SURR. BACK / AMP ASSIGN
FL
FR
C
SL
SR
SW
FHR
FHL
