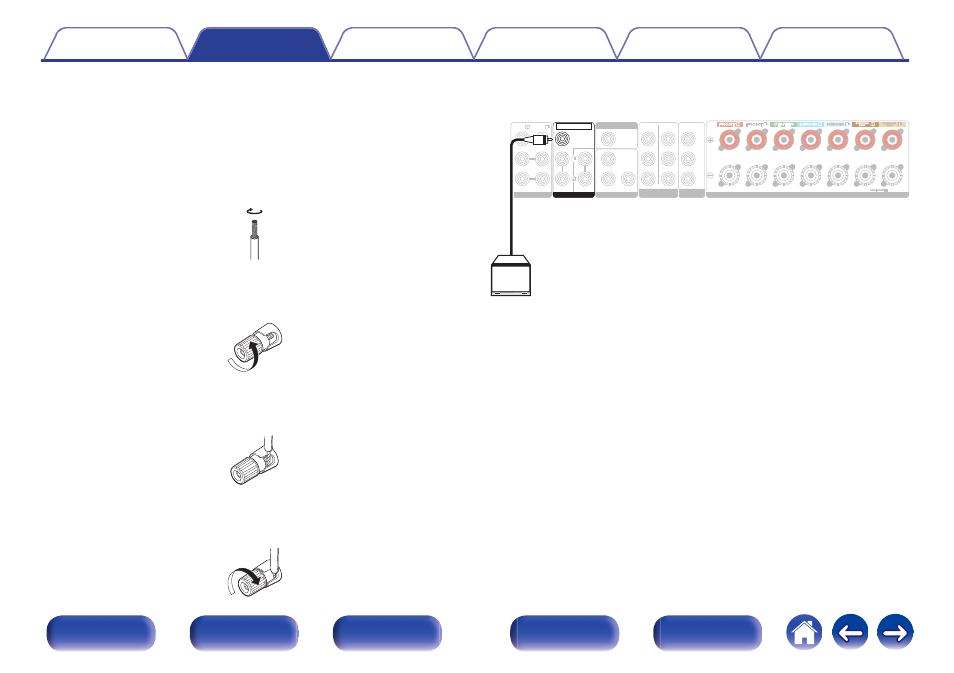

o Connexion des câbles d’enceinte
Vérifiez attentivement les canaux gauche (G) et droit (D) et les polarités +
(rouge) et – (noire) des enceintes connectées à cet appareil, et veillez à ce
que les canaux et les polarités soient correctement connectés.
1
Dénudez environ 10 mm du revêtement de l’embout du
câble d’enceinte, puis torsadez fermement le fil
conducteur ou coupez-le.
.
2
Tournez la borne de l’enceinte dans le sens inverse
des aiguilles d’une montre pour la desserrer.
.
3
Insérez le fil conducteur du câble d’enceinte dans la
garde de la borne de l’enceinte.
.
4
Tournez la borne de l’enceinte dans le sens des
aiguilles d’une montre pour la resserrer.
.
o Connexion du subwoofer
Utilisez un câble adapté pour connecter le subwoofer.
.
