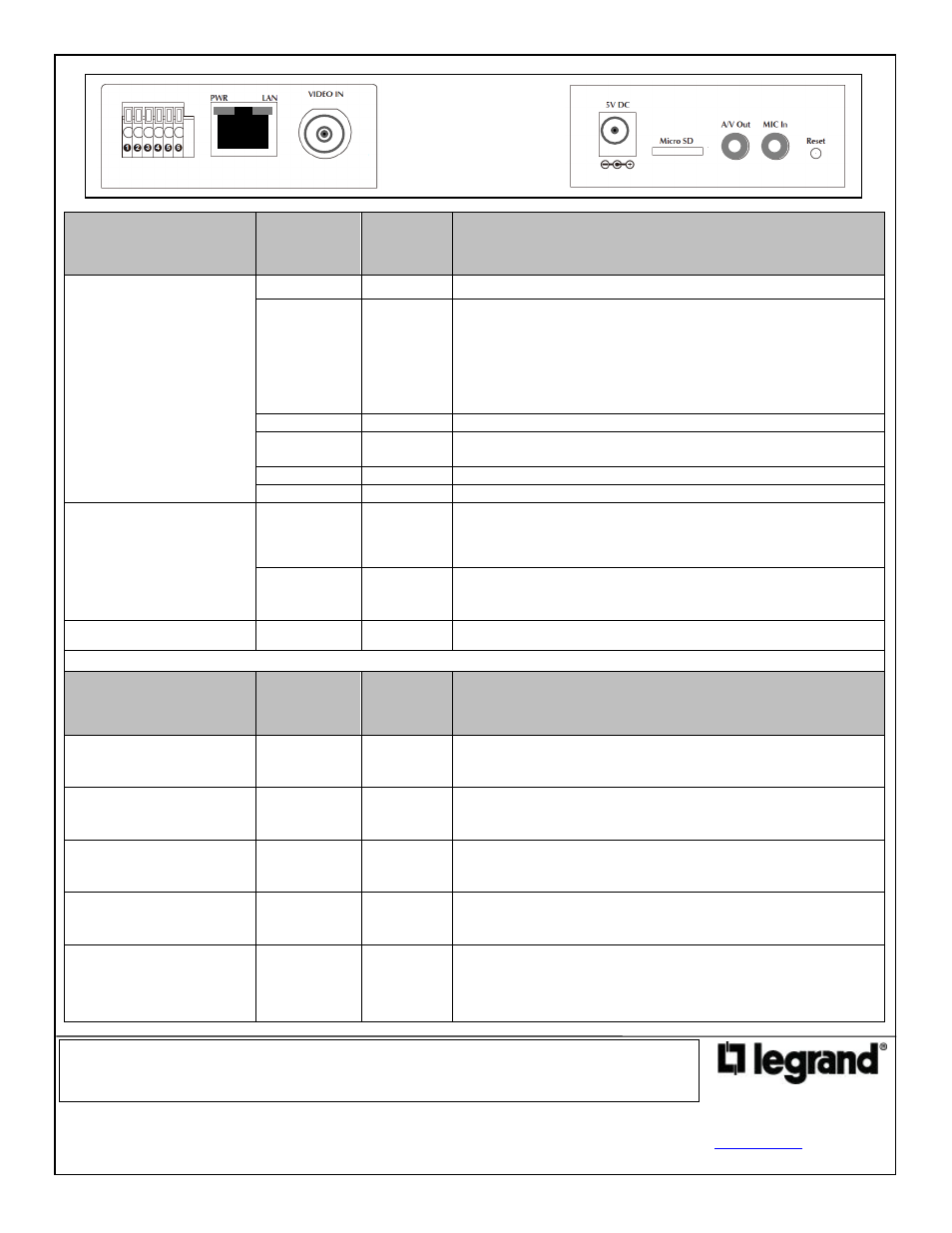

Connection
Connexion
Conexión
Designation
Désignation
Designación
Status
Statut
Estado
Description
Description
Descripción
Trigger Input
Entrée trigger
Entrada de disparador
1
N/A
12VDC 50mA max (not used with SCI, non utilisé avec SCI, no utilizar con SCI)
2
N/A
Digital Signal Input (to SCI B+); an SCI VDU button push triggers an event such as an
email, text message, or video recording (see web-based User Guide to configure).
Entrée de Signal numérique (pour SCI B+); une poussée de bouton de SCI VDU
déclenche un événement tel qu'un courriel, message texte ou d'enregistrement vidéo
(voir le Guide de l'utilisateur sur le web pour configurer).
Entrada de señal digital (a SCI B+); un empuje de botón de SCI VDU desencadena
un evento como un correo electrónico, mensaje de texto o video grabación (consulte
la guía de usuario basadas en web para configurar).
3
N/A
Ground, Sol, Tierra (to SCI B-, pour SCI B-, a SCI B-)
4
N/A
Digital Signal Output, Signal de sortie numérique, Salida de señal digital
(not used with SCI, non utilisé avec SCI, no utilizar con SCI)
5
N/A
RS485 data + (not used with SCI, non utilisé avec SCI, no utilizar con SCI)
6
N/A
RS485 data - (not used with SCI, non utilisé avec SCI, no utilizar con SCI)
RJ45 Jack
PWR
(Orange LED,
LED orange,
LED naranja)
On
Sur
En
DC power is available, Alimentation CC est disponible, Corriente continua está
disponible
LAN
(Green LED, LED
verte, LED verde)
Flashing
Clignoter
Intermitente
Ethernet data usage, Utilisation de données Ethernet, Uso de datos Ethernet
BNC
Video In
N/A
Analog Camera Input Jack, Caméra analogique entrée Jack, Toma de entrada de
cámara analógica
Connection
Connexion
Conexión
Designation
Désignation
Designación
Status
Statut
Estado
Description
Description
Descripción
CM2001 Power Input
CM2001 Puissance d'entrée
CM2001 Entrada de energía
5VDC
N/A
Use only provided AC/DC Adapter
Utilisation uniquement fournie adaptateur CA/CC
Uso sólo bajo adaptador AC/DC
SD Card Slot
Fente pour carte SD
Ranura para tarjeta SD
Micro SD
N/A
Micro SD card used for image storage (recording)
Carte mémoire micro SD utilisée pour le stockage d'images (enregistrement)
Tarjeta micro SD, utilizado para el almacenamiento de la imagen (grabación)
Audio and Video Output
Sortie audio et vidéo
Salida de audio y Video
A/V Out
N/A
Use supplied A/V cable (Yellow for Video Out / White for Audio Out)
Utilisez fourni A / V câble (jaune pour la Video Out / blanc pour l'Audio Out)
Uso suministrado A / V cable (amarillo para Video Out / blanco para salida de Audio)
Microphone Input
Entrée microphone
Entrada de micrófono
Mic In
N/A
Connection for External Microphone Input
Connexion d'entrée micro externe
Conexión para entrada de micrófono externo
Recessed Button
Bouton encastré
Botón embutido
Reset
N/A
Use paper clip to depress button for 5 seconds to restore factory defaults
Trombone d'utilisation pour appuyer sur la touche pendant 5 secondes pour restaurer
les paramètres par défaut
Clip de papel de uso pulsando el botón por 5 segundos para restaurar valores
predeterminados de fábrica
1 2 3 4 5 6
For additional information, see the User Guide for this product on our website at www.legrand.us.
Pour plus d'informations, consultez le Guide de l'utilisateur pour ce produit sur notre site Web à www.legrand.us.
Para obtener más información, consulte a la guía de usuario para este producto en nuestro sitio web en
www.legrand.us.
