TITAN

™

INSTRUCTIONS D’INSTALLATION

GRADATEURS POUR LAMPES À INCANDESCENCE, GRADATEURS
MAGNÉTIQUES BASSE TENSION, CONTRÔLEURS DE VITESSE DE VENTILATEUR,
CONTRÔLEURS DEHUMMER DE VITESSE DE VENTILATEUR, GRADATEURS
POUR LAMPES FLUORESCENTES

P/N 340880

GRADATEURS POUR LAMPES À INCANDESCENCE SÉRIE « CD » : Ces gradateurs
sont à utiliser avec des lampes à incandescence ou halogène.
MISE EN GARDE : Pour éviter toute surchauffe et endommagement éventuel des
autres appareils, ne pas utiliser pour contrôler une prise, une lampe ou un tube
fluorescent, ou un appareil ménager équipé d’un moteur ou alimenté par un
transformateur.
• Ne pas utiliser ce gradateur avec des lampes à incandescence d’une puissance

supérieure à la puissance maximale (exprimée en watts) de ce contrôleur.

• Ne pas connecter ce gradateur à une source de courant autre que 120 VCA, 60 Hz.
• N’utiliser que des fils en cuivre.
GRADATEURS MAGNÉTIQUES BASSE TENSION SÉRIE « CDLV » : Ces gradateurs
sont à utiliser avec des lampes basse tension à incandescence ou halogène.
MISE EN GARDE : Pour éviter toute surchauffe et endommagement éventuel des
autres appareils, ne pas utiliser pour contrôler une prise, une lampe ou un tube
fluorescent ou un appareil ménager utilisant un moteur. Connecter uniquement
sur un circuit 120 VCA, 60 Hz pour contrôler le primaire d’un transformateur
alimentant une lampe à incandescence ou halogène. La capacité en VA de ce
gradateur concerne l’entrée du transformateur, et non la charge sur le secondaire
du transformateur.
• Ne pas utiliser pour contrôler un transformateur électronique basse tension.
• Ne pas utiliser si des lampes manquent ou sont hors service. L’utilisation de ce

gradateur avec des lampes hors service ou manquantes peut créer une
surtension qui peut endommager le transformateur. Utiliser des trans-
formateurs équipés d’une protection thermique ou d’un fusible sur le bobinage
primaire.

• N’utiliser que des fils en cuivre.
CONTRÔLEURS DE VITESSE DE VENTILATEUR SÉRIE « CDSC » : Ces contrôleurs
sont à utiliser avec des ventilateurs de plafond à pales équipés de moteurs à
condensateur auxiliaire ou à bague de déphasage uniquement. À n’utiliser qu’avec
des ventilateurs de plafond à pales portant l’indication « Compatible avec des
contrôleurs de vitesse transistorisés » (Suitable for Use with Solid State Fan Speed
Controls). Régler les ventilateurs à plusieurs vitesses à leur vitesse maximale
avant d’installer ce contrôleur.
• Plusieurs ventilateurs de plafond à pales du même type peuvent être utilisés si

la puissance maximale (exprimée en watts) de ce contrôleur n’est pas dépassée.

• Ne pas connecter ce contrôleur à une source de courant autre que 120 VCA, 60 Hz.
• N’utiliser que des fils en cuivre.
• Ce contrôleur est conçu pour être installé dans une boîte électrique en métal ou

en plastique (polymère).

CONTRÔLEURS DEHUMMER DE VITESSE DE VENTILATEUR SÉRIE « CDDH » : Ces
contrôleurs sont à utiliser avec un seul ventilateur de plafond à pales.
• Ne pas utiliser ce contrôleur avec un ventilateur de plafond à pales d’une

puissance supérieure à la puissance maximale (exprimée en watts) de ce
contrôleur.

• Ne pas connecter ce contrôleur à une source de courant autre que 120 VCA, 60 Hz.
• N’utiliser que des fils en cuivre.
GRADATEURS POUR LAMPES FLUORESCENTES SÉRIE « CDFB » : Ces gradateurs
sont à utiliser avec des ballasts de gradation électroniques utilisant un contrôleur
à deux fils (voir TABLEAU 1 ci-dessous).
• N’utiliser que des fils en cuivre.

GRADATEURS POUR LAMPES FLUORESCENTES SÉRIE « CD3FB » : Ces grada-
teurs sont à utiliser avec des ballasts de gradation électroniques utilisant un
contrôleur à trois fils (voir TABLEAU 2 ci-dessous).
• Utiliser avec des ballasts de gradation électroniques Lutron pour lampes

fluorescentes Série FDB ou ECO uniquement. Ne pas utiliser avec d’autres
ballasts.

• N’utiliser que des fils en cuivre.
GRADATEURS POUR LAMPES FLUORESCENTES SÉRIE « CD4FB » : Ces grada-
teurs sont conçus pour être utilisés avec des ballasts de gradation électroniques
0-10 VCC ou des contrôleurs de DEL (voir TABLEAU 3 ci-dessous). Ce contrôleur fait
varier l’alimentation 10 VCC du ballast ou du contrôleur de DEL.
• Ne pas connecter ce contrôleur sur la tension du secteur. BASSE TENSION

UNIQUEMENT.

• Utiliser des fils de Classe 2. Ne pas installer des fils de Classe 2 dans la même

gaine que des fils d’alimentation secteur.

• Utiliser obligatoirement un bloc d’alimentation à commutation zéro P&S n° de

catalogue PWP120/277 (ou équivalent) pour la commutation de la ligne
d’alimentation secteur.

• Ne pas dépasser un total de 150 mètres (500 pieds) de fils basse tension

(18 AWG) jusqu’au contrôleur. Utiliser du câble blindé pour les longs tronçons,
ou en présence de bruit électrique, pour assurer le bon fonctionnement du
gradateur et du ballast.

• Un maximum de 60 ballasts peuvent être connectés à un contrôleur donné.
• N’utiliser que des fils en cuivre.

CONTENU DU PAQUET

Un des gradateurs suivants :

Gradateurs étroits

Gradateurs larges

N° cat. :

CD700

CD703P

CD1600

CD1603P

CD1100

CD1103P

CD2000

CD2003P

CDLV700

CDLV703P

CDLV1600

CDLV1603P

CDLV1100

CDLV1103P

CDFB10

CDFB103P

CDFB5

CDFB53P

CDFB16

CDFB163P

CDFB8

CDFB83P

CDFB7-277

CDFB73P-277

CDSC6

CD3FB163P

CDFB10-277

CDFB103P-277

CDDH16

CD3FB103P-277

CDSC12

CD3FB16

CD4FB3P

CD3FB10-277

CD4FB

Connecteurs

Coupleur

Petit coupleur

Plaque murale

2. Retirer le capuchon d’extrémité entre les gradateurs adjacents (2 vis pour chaque

capuchon d’extrémité). Conserver ces vis car elles seront réinstallées à l’étape n° 5.

REMARQUE :

Les capuchons d’extrémité non situés entre des gradateurs ne

doivent pas être retirés.

3. Connecter le gradateur comme illustré sur le schéma de câblage en utilisant des

connecteurs de fil de taille convenable.

4. Installer le gradateur dans la boîte murale avec le mot « TOP » en haut, en utilisant

les vis fournies (serrer les vis avec les doigts uniquement à ce stade).

5. Fixer les coupleurs entre les gradateurs avec les vis qui ont été retirées à l’étape

n° 2.

6. Serrer les vis, insérer l’étiquette, fixer la boîte murale et remettre le circuit sous

tension.

7. Calibrer le gradateur si nécessaire – Voir Instructions d’installation dans une boîte

simple, étape n° 7.

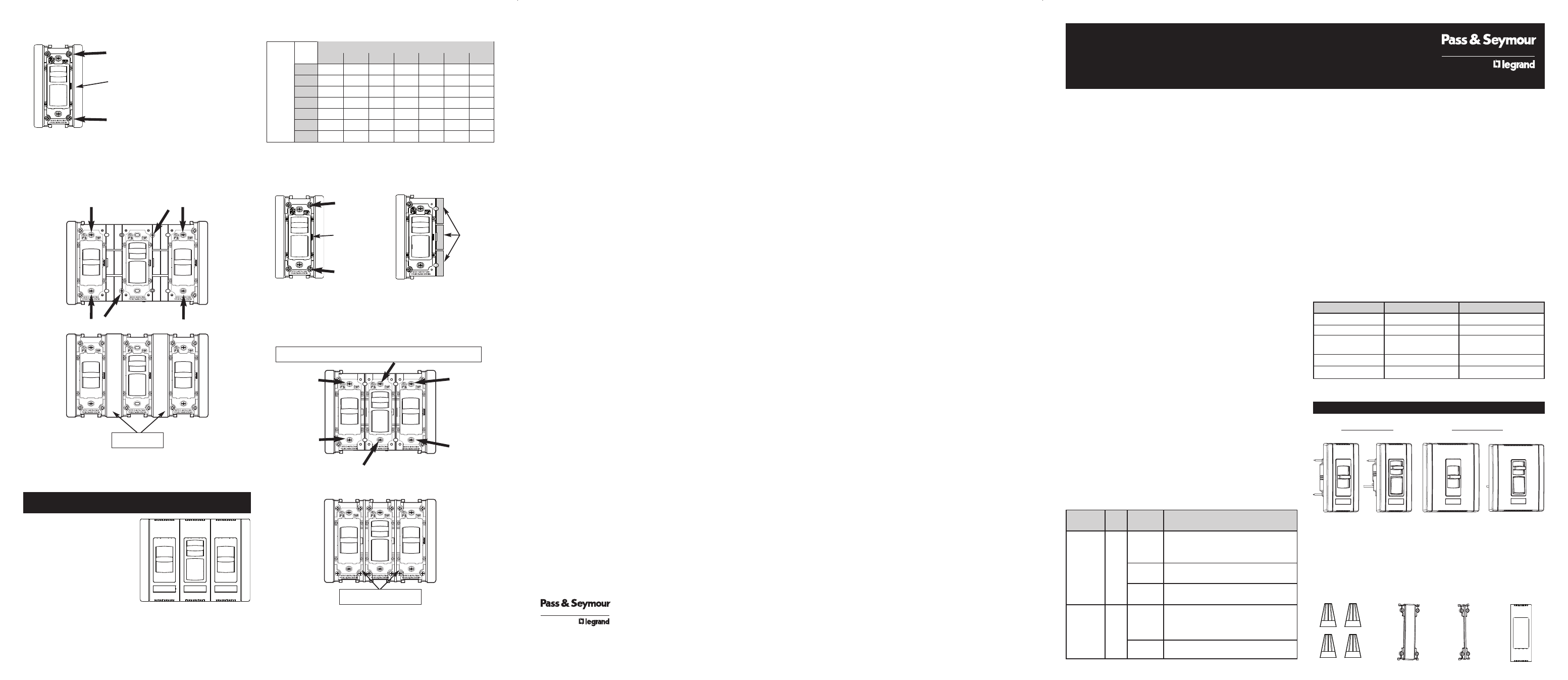

INSTRUCTIONS D’INSTALLATION DANS UNE BOÎTE MULTIPLE

LES AILETTES SONT RETIRÉES

REMARQUE :

Une installation triple de

gradateurs étroits est illustrée et
décrite ci-dessous. N’importe quelle
combinaison de gradateurs étroits ou
larges peuvent être groupés de cette
manière.
1. Choisir la boîte de la bonne dimen-

sion d’après le Tableau 8.

Table 3

Fabricant du ballast

Modèle

Série

Advance Transformer

Mark 7, Xitanium

IZT, RZT, VZT, LED120

Lutron

Eco-10

TVE

Sylvania / Osram

Quicktronic Powersense,

QTP, QT, OT

Helios, Optotronic

Universal

SuperDim, Ballastar

ES, B132, B232, B332, B432

Ballasts de gradation T8

B132, B232, B332

[D’autres ballasts 0-10 V et/ou contrôleurs de DEL peuvent être compatibles

avec ce contrôleur. Contacter Pass & Seymour pour vérifier la compatibilité.]

Retirer cette vis pour retirer le capuchon
d’extrémité

Capuchon d’extrémité

Retirer cette vis pour retirer le capuchon
d’extrémité

Coupleurs

Tableau 8 – Exigences de groupement dans les boîtes murales – LES
AILETTES SONT RETIRÉES

2. Retirer le capuchon d’extrémité et casser les ailettes entre les gradateurs adjacents

(2 vis pour chaque capuchon d’extrémité). Conserver ces vis car elles seront
réinstallées à l’étape n° 5.

REMARQUE :

Les capuchons d’extrémité et les ailettes non situés entre des

gradateurs ne doivent PAS être retirés.

3. Connecter le gradateur comme illustré sur le schéma de câblage en utilisant des

connecteurs de fil de taille convenable.

4. Installer le gradateur dans la boîte murale avec le mot « TOP » en haut, en utilisant

les vis fournies (serrer les vis avec les doigts uniquement à ce stade).

5. Fixer les petits coupleurs entre les gradateurs avec les vis qui ont été retirées à

l’étape n° 2.

6. Serrer les vis, insérer l’étiquette, fixer la boîte murale et remettre le circuit sous

tension.

7. Calibrer le gradateur si nécessaire – Voir Instructions d’installation dans une boîte

simple, étape n° 7.

Gradateurs étroits

Les ailettes sont retirées entre les gradateurs adjacents

Petits coupleurs

Retirer cette

vis pour retirer

le capuchon

d’extrémité

Capuchon

d’extrémité

Retirer cette

vis pour retirer

le capuchon

d’extrémité

Retirer les

ailettes

entre les

gradateurs

adjacents

avec un

étau ou

des pinces.

GARANTIES
Garantie à vie.

Tant que vous en serez propriétaire et moyennant un usage normal,

l’appareil que vous avez acheté est garanti contre tout défaut de fabrication et de
matériaux. Si l’appareil ne fonctionne plus en raison d’un défaut de fabrication alors qu’il
en a été fait un usage normal, adressez-vous au magasin où vous l’avez acheté pour le
faire remplacer, ou expédiez-le à :

Pass & Seymour Legrand

50 Boyd Avenue

Syracuse, NY 13209

Toutes les demandes de remplacement doivent s’accompagner du reçu de caisse daté
(les copies lisibles sont acceptées).

TOUTES LES AUTRES GARANTIES, Y COMPRIS, SANS S’Y LIMITER TOUTEFOIS, LES
GARANTIES DE QUALITÉ MARCHANDE OU D’ADAPTATION À UN USAGE PARTICULIER,
SONT LIMITÉES À UNE PÉRIODE DE DEUX ANS À COMPTER DE LA DATE D’ACHAT.
VOTRE SEUL ET UNIQUE RECOURS CONTRE PASS & SEYMOUR/LEGRAND EN VERTU DE
L’UNE OU L’AUTRE DES GARANTIES EST D’OBTENIR LE REMPLACEMENT ÉQUIVALENT
DE L’APPAREIL. AUCUNE GARANTIE NE PEUT S’APPLIQUER EN AUCUN CAS CONTRE
UN DÉFAUT DÛ À UNE MODIFICATION DE L’APPAREIL, À UN CÂBLAGE INCORRECT, À
UNE MAUVAISE INSTALLATION, À UN MAUVAIS USAGE, À UN USAGE ANORMAL OU À DE
LA NÉGLIGENCE. PASS & SEYMOUR/LEGRAND NE PEUT EN AUCUN CAS ÊTRE TENU
RESPONSABLE DE PERTE DE PROFITS, DE DOMMAGES INDIRECTS, DE DOMMAGES-
INTÉRÊTS EXEMPLAIRES OU PARTICULIERS, DE DOMMAGES ACCESSOIRES OU DE
DOMMAGES CONSÉCUTIFS. Certains états et provinces n’autorisent pas la limitation de
la durée des garanties implicites et n’autorisent pas l’exclusion ou la limitation des
dommages accessoires ou indirects. Certaines limitations ou exclusions énumérées
peuvent ne pas s’appliquer à tous les acheteurs.

P/N 340882

Compatible

avec N° cat.

P&S

CDFB5
CDFB8

CDFB53P
CDFB83P

CDFB10
CDFB16

CDFB103P
CDFB163P

CDFB7-277

CDFB10-277

CDFB73P-277

CDFB103P-277

Modèle

REZ-132-SC, REZ-2S32-SC, REZ-3S32-SC, REZ-154, REZ-2S54,
REZ-1Q18-M2, REZ-2Q18-M2, REZ-1T42-M2, REZ-2T42-M3,
REZ-1TTS40/REZ-1TTS40-SC, REZ-2TTS40/REZ-2TTS40-SC,
IEZ-2S24-D, REB-2S26-M1-LS-DIM/REB-2S26-M1-BS-DIM

2W-T426-120-1-S, 2W-T426-120-2-S, 2W-T432-120-1-S,
2W-T432-120-2-S, 2W-T832-120-1-S, 2W-T832-120-2-S

QTP1x32T8/UNV DIM, QTP2x32T8/UNV DIM, QTP3x32T8/UNV
DIM, QTP4x32T8/UNV DIM

VEZ-132-SC, VEZ-2S32-SC, VEZ-3S32-SC, VEZ-154, VEZ-2S54,
VEZ-1Q18-M2, VEZ-2Q18-M2, VEZ-1T42-M2, VEZ-2T42-M3,
VEZ-1TTS40/VEZ-1TTS40-SC, VEZ-2TTS40/VEZ-2TTS40-SC,
IEZ-2S24-D

QTP1x32T8/UNV DIM, QTP2x32T8/UNV DIM, QTP3x32T8/UNV
DIM, QTP4x32T8/UNV DIM

Tension

120 VCA

60 Hz

277 VCA

60 Hz

Fabricant

du ballast

Advance

Lutron

Sylvania/

Osram

Advance

Sylvania/

Osram

Tableau 1
