Quelque mots sur les connexions :
Connectez les fils du câble dʼALIMENTATION aux bornes LINE :
• Le fil blanc doit être connecté sur la borne blanche (White) (argent)
• Le fil noir doit être connecté sur la borne de la phase (Hot) (laiton)
Connectez le fil de terre (sʼil existe) :
• Si la boîte nʼa pas de borne de terre (schéma non illustré) : Connectez le fil de cuivre (ou vert) nu du câble
dʼALIMENTATION directement sur la borne de terre de la prise DDFT.
• Si la boîte a une borne de terre (schéma illustré ci-dessus) : Connectez un fil 12 ou 14 AWG de cuivre (ou
vert) nu de 15 cm sur la borne de terre du DDFT. Connectez aussi un fil similaire sur la borne de terre de
la boîte. Connectez les extrémités de ces deux fils au fil de cuivre (ou vert) nu du câble dʼALIMENTATION
avec un connecteur. Si ces fils sont déjà installés, vérifiez les connexions.
Terminez lʼinstallation :
• Repliez les fils dans la boîte en maintenant le fil de terre à lʼécart des bornes blanche et de la phase.
Vissez la prise sur la boîte et fixez la plaque murale.
• Passez à lʼétape 8.
Quelque mots sur les connexions :
Connectez les fils du câble dʼALIMENTATION aux bornes LINE :
• Le fil blanc doit être connecté sur la borne blanche (White) (argent)
• Le fil noir doit être connecté sur la borne de la phase (Hot) (laiton)
Connectez les fils du câble de CHARGE aux bornes LOAD :
• Retirez lʼétiquette jaune pour exposer les bornes LOAD
• Le fil blanc doit être connecté sur la borne blanche (White) (argent)
• Le fil noir doit être connecté sur la borne de la phase (Hot) (laiton)
Connectez le fil de terre (sʼil existe) comme indiqué ci-dessus :
• Connectez un fil 12 ou 14 AWG de cuivre (ou vert) nu de 15 cm sur la borne de terre du DDFT. Si
la boîte a une borne de terre, connectez aussi un fil similaire à la borne de terre de la boîte. Connectez les
extrémités de ces fils aux fils de cuivre (ou verts) nus des câbles dʼALIMENTATION et de CHARGE avec
un connecteur. Si ces fils sont déjà installés, vérifiez les connexions.
Terminez lʼinstallation :
• Repliez les fils dans la boîte en maintenant le fil de terre à lʼécart des bornes blanche et de la phase.
Vissez la prise sur la boîte et fixez la plaque murale.
• Passez à lʼétape 8.
8. Testez votre travail
Pourquoi devez-vous effectuer ce test?
• Si vous avez mal câblé le DDFT, il peut ne pas vous protéger des blessures ou de la mort que
peut causer une fuite à la terre (choc électrique).
Procédure :
(a) Rétablissez lʼalimentation au niveau du panneau dʼalimentation. Appuyez
bien à fond sur le bouton RESET. Le bouton RESET doit rester enclenché.
Si le bouton RESET ne reste pas enclenché, reportez-vous à la section
Dépannage. Si le bouton RESET reste enclenché, branchez une lampe
ou une radio sur le DDFT (et laissez-la branchée) pour vérifier que la prise
est sous tension. Si la prise nʼest pas sous tension, reportez-vous à la
section Dépannage.
(b) Appuyer sur le bouton TEST pour déclencher le dispositif. Ceci doit arrêter le
courant électrique, éteignant ainsi la lampe ou la radio; le témoin dʼalimentation
vert du DDFT doit sʼéteindre. Remarquer que le bouton RESET ressort. Si le
dispositif reste sous tension, et si le témoin lumineux dʼalimentation vert reste
allumé, se reporter à la section Dépannage. Si lʼalimentation est coupée et si
le témoin lumineux dʼalimentation vert sʼéteint, essayer de réenclencher le
DDFT en appuyant sur le bouton RESET. Si le DDFT ne se réenclenche
pas, se reporter à la section Dépannage. Si le DDFT se réenclenche, la prise
DDFT a été installée correctement.
(c) Si vous avez installé le DDFT en suivant lʼétape 7B, branchez une lampe
ou une radio sur les prises voisines pour déterminer laquelle ou lesquelles,
en plus du DDFT, sont déconnectées lorsque vous appuyez sur le bouton
TEST. Ne branchez pas de dispositifs de survie sur lʼune des prises qui
est déconnectée. Placer un autocollant “Protection GFCI” sur toutes les
prisses qui ne sont plus alimentées en courant.
(d) Appuyez sur le bouton TEST (puis sur le bouton RESET) une fois par
mois pour vous assurer que le dispositif fonctionne correctement.
(e) Ce DDFT se déclenchera et ne pourra plus être réenclenché (pas de courant de sortie)
une fois quʼil aura atteint la fin de sa vie utile. Pour confirmer que le DDFT a atteint la fin de
sa vie utile, débrancher les appareils connectés au DDFT ainsi que toutes les prises en aval
éventuelles protégées par ce DDFT, puis appuyer sur le bouton de réenclenchement (Reset).
Si le DDFT continue à se déclencher, il a atteint la fin de sa vie utile et doit être remplacé.
Si le DDFT se réenclenche, il se peut que lʼun des appareils soit défectueux.

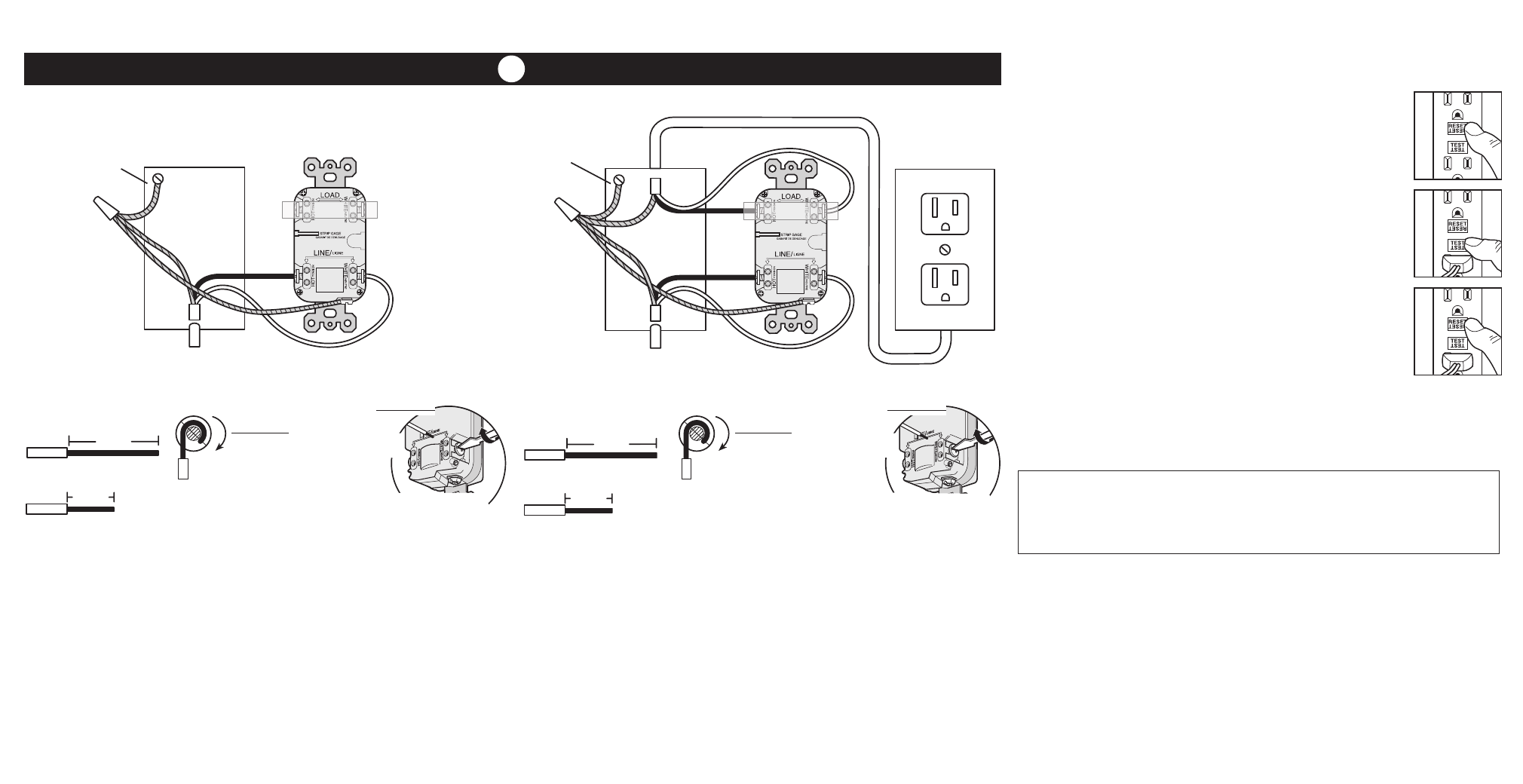

7. Connectez les fils (choisissez A ou B)… uniquement après avoir lu complètement les instructions au verso
B : Deux câbles (4 ou 6 fils) entrant dans la boîte
Fil latéral
Enroulé de 2/3
autour de la vis
dans le sens des
aiguilles dʼune
montre
Fil arrière
Le câble dʼALIMENTATION
alimente le DDFT
Connexion de la terre
à la boîte (si la boîte a
une borne de terre)
Connecteur
Boîte
électrique
Lʼétiquette jaune reste
en place pour cacher
les bornes LOAD
A : Un câble (2 ou 3 fils) entrant dans la boîte
OU
DÉPANNAGE
Coupez l’alimentation électrique et vérifiez les connexions en vous aidant du schéma approprié de l’étape
7A ou 7B. Assurez-vous que toutes les connexions sont bien serrées. Il se peut que vous ayez interverti
les connexions ALIMENTATION et CHARGE. L’inversion ALIMENTATION/CHARGE se traduit par le fait
que le DDFT ne reste pas sous tension et que le bouton RESET ne reste pas enclenché lorsqu’il est
enfoncé. Au besoin, inversez les connexions ALIMENTATION et CHARGE. Recommencez les tests à partir
de l’étape 8 si vous recâblez n’importe quel fil relié au DDFT.
Fil latéral
Enroulé de 2/3
autour de la vis
dans le sens des
aiguilles dʼune
montre
2. Serrez bien la vis située en
dessous du trou pour immobiliser
le fil inséré.
1. Insérez le fil
jusquʼau fond
du trou.
1. Insérez le fil
jusquʼau fond
du trou.
GARANTIE LIMITÉE DʼUN AN
Pass & Seymour remédiera à tout vice de matière ou dʼexécution susceptible de se présenter dans les produits Pass &
Seymour dans le cadre de leur utilisation correcte et normale pendant une période dʼun an à compter de leur date dʼachat
par un consommateur en procédant :
(1) à leur réparation ou remplacement, ou au gré de Pass & Seymour, (2) au remboursement dʼun montant égal au prix
dʼachat payé par le consommateur. Ledit remède tient LIEU ET PLACE DE TOUTES GARANTIES EXPRESSES OU
TACITES DE QUALITÉ MARCHANDE OU DE CONVENANCE À UN USAGE PARTICULIER. Ledit remède offert par Pass
& Seymour ne comprend ni ne couvre les frais de main-dʼœuvre nécessaires au démontage ou à la réinstallation du produit.
TOUS LES AUTRES ÉLÉMENTS DE DOMMAGES (DOMMAGES ACCESSOIRES OU INDIRECTS) POUR VIOLATION
DE TOUTES GARANTIES EXPRESSES OU TACITES, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE OU
DE CONVENANCE À UN USAGE PARTICULIER, SONT PAR LA PRÉSENTE EXCLUS. (Certaines provinces nʼautorisent
pas de stipulations dʼexonération, dʼexclusion ou de limitation des dommages accessoires ou indirects; par conséquent, la
stipulation dʼexonération, dʼexclusion ou de limitation susmentionnée peut ne pas sʼappliquer à votre cas.) TOUTES
GARANTIES TACITES, Y COMPRIS, SELON LE CAS, LES GARANTIES DE QUALITÉ MARCHANDE ET DE CONVE-
NANCE À UN USAGE PARTICULIER, SERONT LIMITÉES À LA PÉRIODE DʼUN AN STIPULÉE CI-DESSUS. (Certaines
provinces nʼautorisent pas de limitations sur la durée dʼune garantie tacite; par conséquent, la limitation susmentionnée peut
ne pas sʼappliquer à votre cas.)
Pour assurer la sécurité, toutes les réparations des produits Pass & Seymour doivent être effectuées par Pass & Seymour, ou
sous son contrôle direct. La procédure pour obtenir exécution de toute obligation au titre de la garantie est la suivante : (1)
Contactez Pass & Seymour, Syracuse, New York 13221, pour recevoir les instructions concernant tout renvoi ou répara-
tion; (2) renvoyez le produit à Pass & Seymour, port payé, en indiquant vos nom et adresse et en joignant une description
par écrit de lʼinstallation ou de lʼusage du produit Pass & Seymour ainsi que de la défaillance ou des défauts constatés, ou
de toute autre base dʼinsatisfaction avancée.
La présente garantie vous donne des droits juridiques spécifiques et il se peut que vous ayez également dʼautres droits qui
peuvent varier dʼune province à lʼautre.
Trous pour fils arrière
13 mm
Fil
(0,5po)
Fil arrière
2. Serrez bien la vis située en dessous
du trou pour immobiliser le fil inséré.
Connexion de la terre
à la boîte (si la boîte
a une borne de terre)
Connecteur
Boîte
électrique
Le câble de CHARGE alimente les autres prises
Le câble
dʼALIMENTATION
alimente le DDFT
Borne à vis
25 mm
Fil
(1 po)
Trous pour fils arrière
13 mm
Fil
(0,5po)
Borne à vis
25 mm
Fil
(1 po)
Information Générale
Capacités :
15A 125V 60Hz
20A 125V 60Hz
Support Technique :
(800) 223-4185
www.passandseymour.com
Pièce n° 340896
