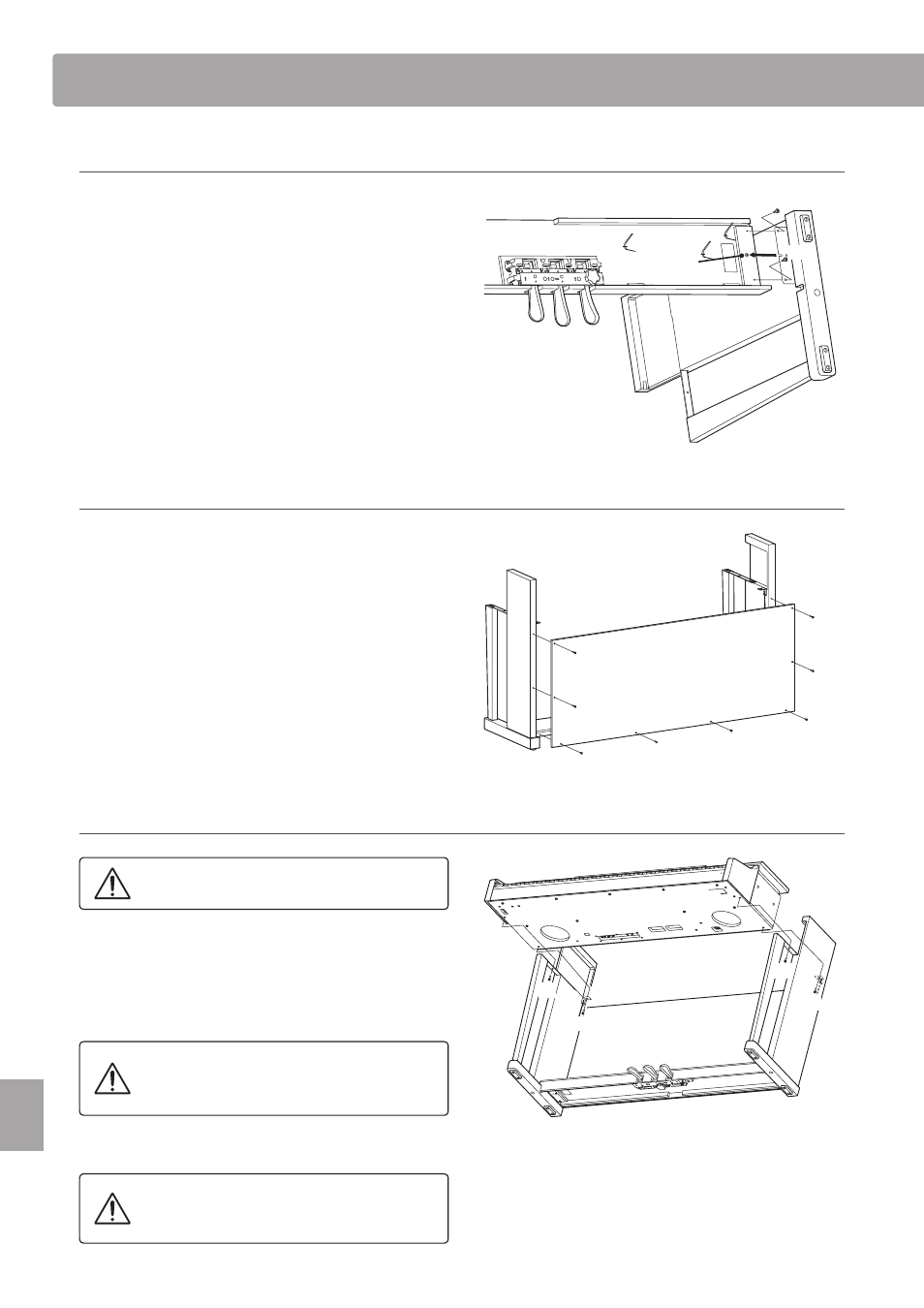

Consignes d’assemblage
1. Fixation des panneaux latéraux b au pédalier d
Détachez et tendez le câble de connexion de pédales sous le
pédalier d.
Fixez le pédalier d aux panneaux latéraux gauche et droit b à
l’aide des vis de fixation temporaire de chaque côté du pédalier
d.
Assurez-vous que le pédalier et les panneaux latéraux sont bien
en contact, sans espace entre les pièces.
Insérez deux vis taraudeuses argentées courtes i dans les
trous de chaque côté du pédalier (pour un total de 4 vis), et fixez
les panneaux latéraux gauche et droit (en serrant).
i
d
Vis
de montage
temporaire
b
i
2. Fixation du panneau arrière c
Mettez le pédalier et les panneaux latéraux assemblés debout
(verticalement) sur le sol.
Fixez (sans serrer) le panneau arrière c aux panneaux latéraux
gauche et droit à l’aide des quatre vis taraudeuses longues
noires g.
Fixez (sans serrer) le panneau arrière au pédalier à l’aide des
quatre vis taraudeuses mi-longues noires h.
Positionnez le pédalier, les panneaux latéraux et le panneau
arrière en vous assurant que tous les composants sont alignés,
puis serrez fermement toutes les vis.
g
h
c
h
h
h
g
g
g
3. Montage de l’unité principale a sur le support
Deux personnes ou plus sont nécessaires pour
l’étape suivante du processus d’assemblage.
Placez le support assemblé contre un mur pour l’empêcher de
se déplacer ou de basculer vers l’arrière.
Soulevez l’unité principale a et placez-la sur le support en faisant
attention, puis faites progressivement glisser l’unité vers l’arrière
jusqu’à ce qu’elle soit alignée sur l’arrière des panneaux latéraux.
Quand vous faites glisser l’unité principale sur le
support, veillez à ne pas vous coincer les mains ou
les doigts.
Fixez l’unité principale sur le support à l’aide des quatre vis avec
rondelle ressort f.
Serrez bien toutes les vis pour vous assurer que
l’unité principale est fixée fermement sur le
support.
a
f
f
f
f
