Consignes de montage

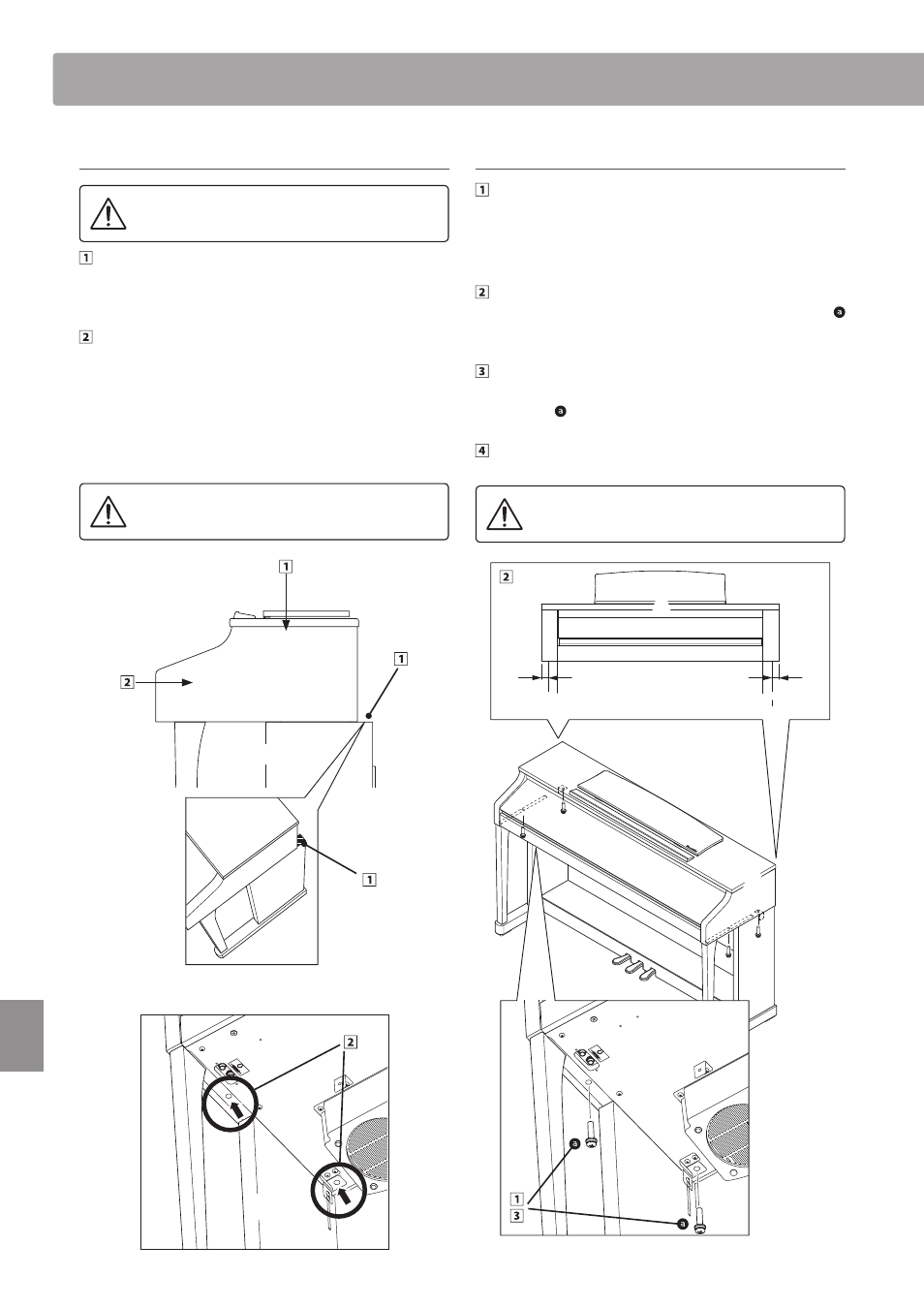

3. Montage de l’unité principale sur le support
Deux personnes ou plus sont nécessaires pour
l’étape suivante du processus d’assemblage.
Soulevez l’unité principale et placez-la soigneusement sur le support.
Positionnez l’unité principale vers l’avant du support de sorte que les
trous de montage métalliques soient visibles vus d’en haut.
Faites glisser l’unité principale vers l’arrière jusqu’à ce que la
base soit enclenchée dans les trous de fixation du support
et les verrous en place. Une fois que l’unité principale est
positionnée correctement, les trous pour les vis de fixation
doivent être visibles depuis le dessous de l’unité principale.
* Si les trous de vis ne sont pas visibles, réglez de nouveau (desserrez)
les vis fixées à l’étape 2-4.
Quand vous soulevez l’unité principale sur le support,
veillez à ne pas vous coincer les mains ou les doigts.
A
C
B
A
4. Fixation de l’unité principale sur le support
Examinez l’avant de l’instrument pour vous assurer que
l’unité principale et les panneaux latéraux sont alignés.
* Si les pièces ne sont pas alignées, réglez de nouveau (desserrez) les
vis fixées à l’étape 2-4.
Fixez sans serrer la partie avant de l’unité principale sur le
support par le dessous à l’aide d’une vis (avec rondelle)
sur chaque côté.
Fixez sans serrer la partie arrière de l’unité principale sur le
support par le dessous à l’aide des deux vis (avec rondelles)
restantes sur chaque côté.
Une fois les quatre vis fixées et l’unité principale positionnée
correctement sur le support, serrez fermement toutes les vis.
Serrez bien toutes les vis pour vous assurer que
l’unité principale est fixée fermement sur le support.
C
A
A
Vue avant
B
