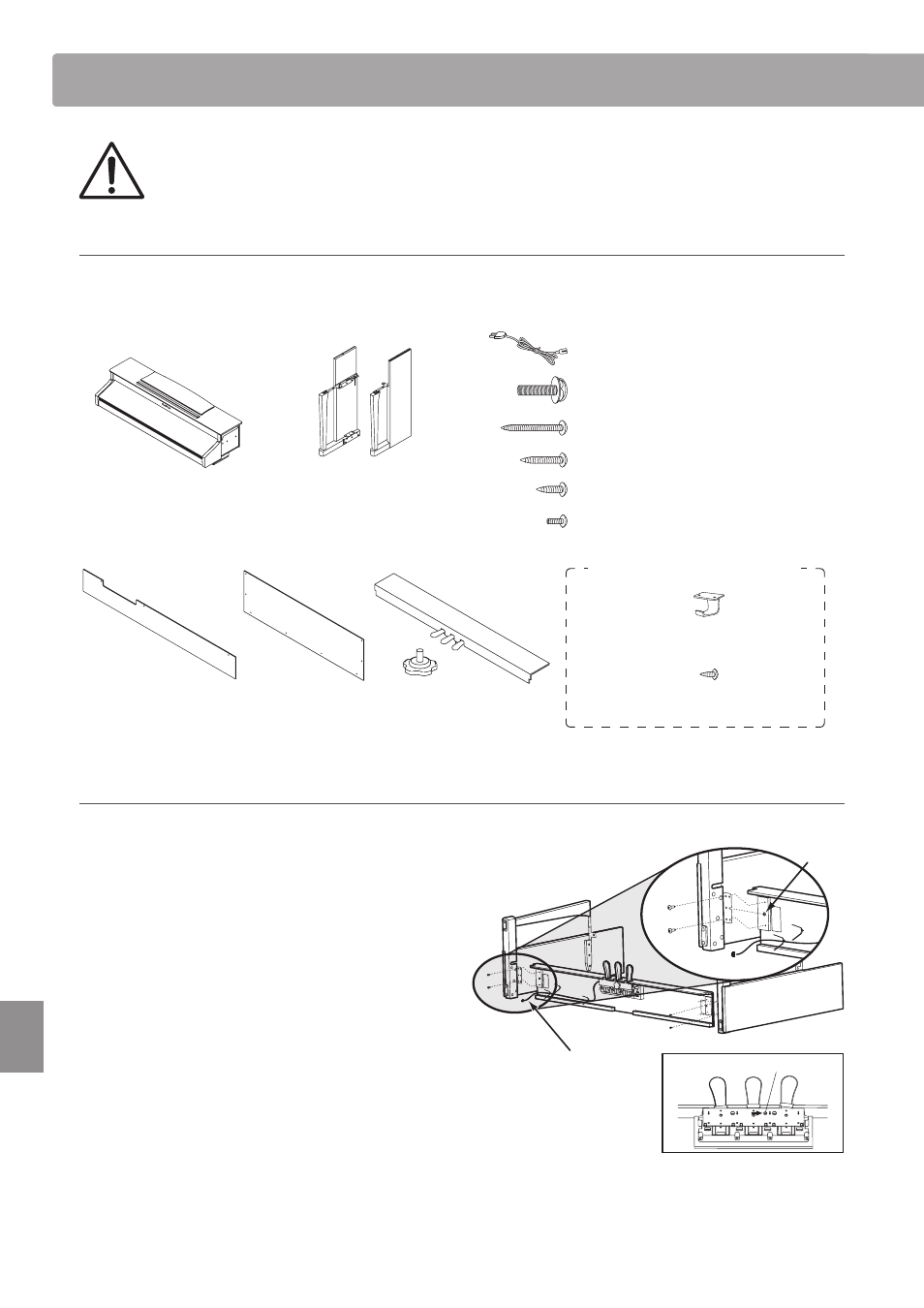

Consignes de montage
Lisez attentivement ces consignes de montage avant de tenter de monter le piano numérique CS6.
Assurez-vous que deux personnes (ou plus) participent à l’assemblage du piano numérique CS6, surtout
lorsqu’il s’agit de soulever l’unité principale de l’instrument pour la placer sur le support à l’étape 3.
„ Pièces incluses
Avant de commencer le montage du piano numérique CS6, assurez-vous que toutes les pièces ci-dessous sont présentes.
Prévoyez également un tournevis cruciforme (non inclus) pour le montage de l’instrument.
g Vis (avec rondelle plate et rondelle
ressort) x 4
h Vis taraudeuse (longue, noire) x 4
f Câble d’alimentation x 1
k Vis (courte, noire) x 3
a Unité principale x 1 b Panneau latéral x 2
(gauche, droite)
i Vis taraudeuse (mi-longueur, noire) x 4
j Vis taraudeuse (courte, noire) x 4
l Kit pour crochet de casque x 1
Crochet de casque x 1
Vis de fi xation x 2
c Panneau frontal
inférieur x 1
d Panneau arrière
x 1
e Pédalier x 1
Vis de support de pédales x 1
1. Montage des panneaux latéraux b, du pédalier et de la vis de support de pédales e
Détachez et tendez le câble de connexion de pédales sous le
pédalier e.
Insérez la vis de support de pédales d’environ 1 cm dans le
pédalier, en utilisant l’orifi ce indiqué dans le diagramme.
Fixez le pédalier e aux panneaux latéraux gauche et droit
b à l’aide des vis de fi xation temporaire de chaque côté du
pédalier. Assurez-vous que le panneau latéral correct est utilisé
à gauche et à droite.
Assurez-vous que le pédalier et les panneaux latéraux sont
bien en contact, sans espace entre les pièces.
Insérez les quatre vis taraudeuses courtes argentées j dans
les trous comme indiqué et attachez fermement le pédalier
aux panneaux latéraux de gauche et de droite.
Vis de fi xation
temporaire
j
j
b
Câble du pédalier
Trou de vis de support de pédales
b
