HPI Racing SF-50WP Servo - Manuel (Page 2)

2/2
Apply small amount of servo gear grease to all gears before assembly.
Geben Sie immer ein wenig Servo-Fett auf alle Zahnräder
bevor Sie sie montieren.
Appliquez une petite quantité de graisse à pignons de servo
sur tous les pignons avant le montage.
サーボギアにはグリスを少量、塗布してください。
Equipment Needed
Benötigtes Zubehör
Equipement nécessaire
用意するもの
Screwdriver
Schraubenzieher
Tournevis
プラスドライバー
Screwdriver
Schraubenzieher
Tournevis
プラスドライバー
Loosen servo case screws.
Lösen Sie die Gehäuseschrauben.
Desserrez les vis du boîtier du servo.
サーボケースのネジを外します。

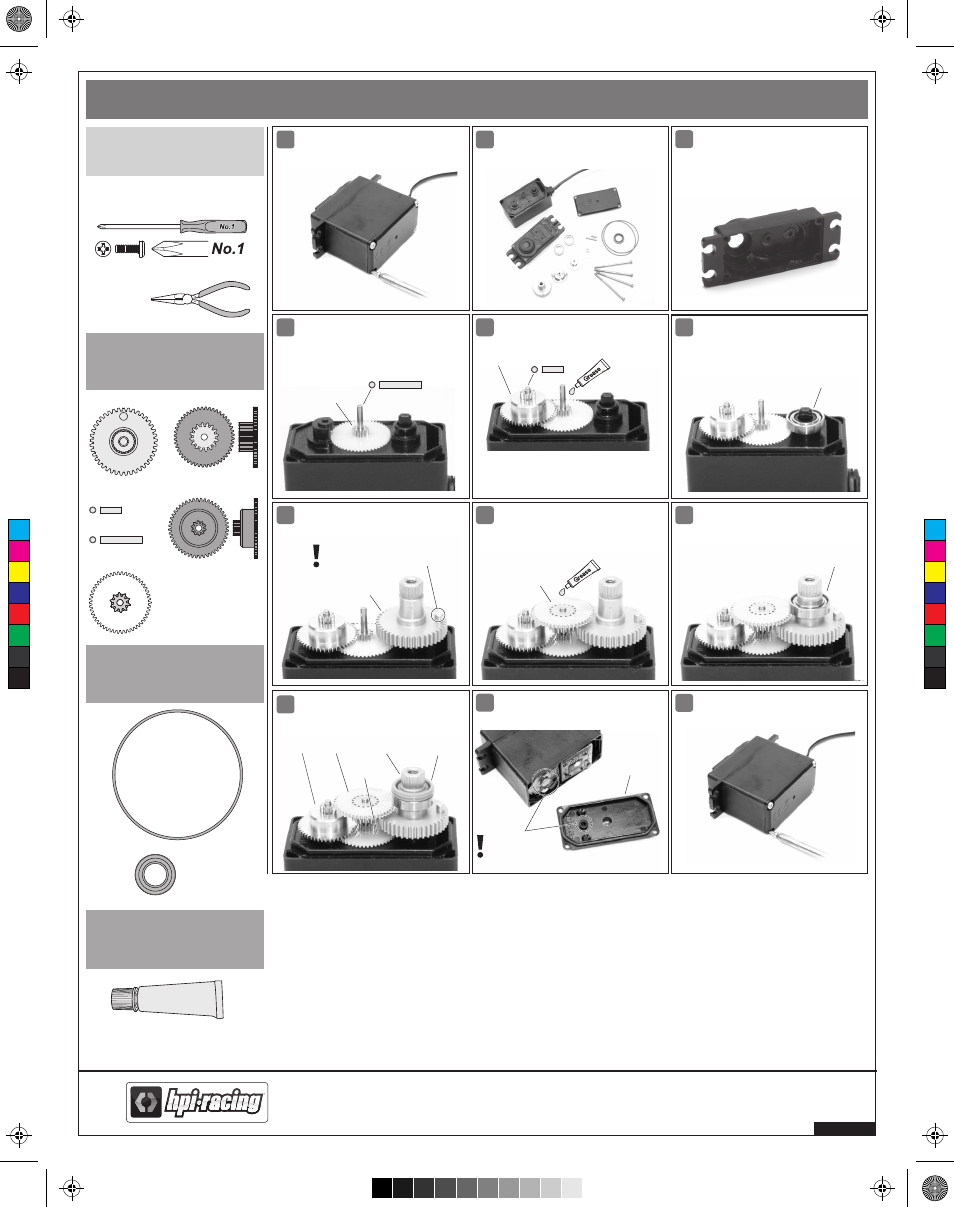

Servo Gear Replacement
Tauschen des Servogetriebes
Remplacement des pignons du servo
サーボギアの交換方法
1
Remove upper case and gears.
Entfernen Sie den oberen Teil des Gehäuses.
Retirez la partie supérieure du boîtier.
ケース上部を取り外し各ギアを取り外します。
2
Check that the shafts are fully seated.
Überprüfen Sie, dass die Wellen korrekt sitzen.
Vérifiez que l'axe soit bien positionné.
シャフトを取り付けます。
5 6
Clean inside of servo case before assembly.
Reinigen Sie die Innenseite des Servogehäuses
bevor Sie es wieder zusammenbauen.
Nettoyez l'intérieur du boîtier de servo avant le remontage.
ケース内側にギアの破片などが残っているとトラブルの原
因になりますので掃除してください。
4
Install the reduction gear.
Installieren Sie das erste Zahnrad.
Installez le réducteur.
ギヤを取り付けます。
Install the reduction gear.
Installieren Sie das erste Zahnrad.
Installez le réducteur.
ギヤを取り付けます。
7 Install the reduction gear.
Installieren Sie das erste Zahnrad.
Installez le réducteur.
ギヤを取り付けます。
8 Install the reduction gear.
Installieren Sie das erste Zahnrad.
Installez le réducteur.
ギヤを取り付けます。
9 Install the reduction gear.
Installieren Sie das erste Zahnrad.
Installez le réducteur.
ギヤを取り付けます。
10 11
Check final assembly.
Überprüfen Sie noch einmal den Zusammenbau.
Vérifiez le montage final.
写真のように正しく組みつけられたか確認してください。
12
Instaii the servo case
Montieren des Servogehäuses
Mettez en place le boîtier de servo.
サーボケースの取り付け
3
Check gear direction when installing.
Achten Sie auf die Richtung des Zahnrads.
Regardez bien le sens du pignon lorsque
vous le mettez en place.
向きを合わせます。
Note Direction.
Richtung beachten
Noter la direction
向きに注意
Bearing
Kugellager
Roulement
ベアリング
Tighten servo case screws.
Anziehen der Gehäuseschrauben
Serrez les vis du boîtier de servo.
サーボケースのねじを取り付けます。
Needle Nosed Pliers
Flachzange
Pince à bec fin
ラジオペンチ
x4
105373
HPI SF-50WP SERVO GEAR SET
HPI SF-50WP SERVO GETRIEBE SET
ENSEMBLE PIGNONS SERVO HPI SF-50WP
HPI SF-50WP サーボギヤセット
105367
HPI SF-50WP SERVO CASE SET
HPI SF-50WP SERVOGEHAEUSE SET
ENSEMBLE BOITIER DE SERVO HPI SF-50WP
HPI SF-50WP サーボケースセット
102780
HPI SF-50 SERVO FIRST GEAR
HPI SF-50 SERVO ABTRIEB
PREMIER PIGNONS P, SERVO HPI SF-50
HPI SF-50 サーボ ファーストギヤ
Vol.1 105369
Bearing
Kugellager
Roulement
ベアリング
x4
If any parts are damaged or missing, contact customer service.
Falls Teile beschädigt sind oder fehlen, kontaktieren Sie bitte die Serviceabteilung.
Si des pièces sont endommagées ou manquantes, veuillez contacter le service clients.
故障、製品についてのお問い合わせは弊社カスタマーサービス、もしくは販売店にお問い合わせください。
www.hpi-europe.com
HPI Europe
19 William Nadin Way,
Swadlincote, Derbyshire,
DE11 0BB, UK
+44 1283 229400
www.hpiracing.net.cn
HPI China
311# Xiangshi Road,
Keihan Industrial Park Phase II Standards Plant 6th,
Kunshan, JiangSu, China 215312
(+86) 512-50320780
www.hpiracing.co.jp
HPI Japan
755-1 Aritama Kita-machi,
Higashi-ku, Hamamatsu-shi,
Shizuoka 431-3121 JAPAN
053-432-6161
www.hpiracing.com
HPI Racing USA
70 Icon Street
Foothill Ranch, CA 92610 USA
(949) 753-1099
(888) 349-4474 Customer Service
80586
SERVO GEAR GREASE
SERVOGETRIEBE FETT
GRAISSE SERVO POUR PIGNONS
サーボギヤグリス
105373
105373
105373
105373
105373
105373
105367
105367
105367
105367
105373
105373
105373
102780
102780
105373
105373
105373
105373
