Remplacement des composants de la souRce de couRant
powermax
105 Manuel de service 9-63
Remplacement du tuyau de gaz
1. Pousser la bague en plastique directement sur le raccord instantané tout en tirant délicatement le haut du panneau
d’extrémité arrière hors de la source de courant jusqu’à ce que le bout du tuyau de gaz se retire du raccord
instantané droit.
2. Pousser la bague en plastique sur le raccord de l’électrovanne et tirer le tuyau de gaz court hors du raccord.
3. Pousser un bout du nouveau tuyau de gaz court dans l’électrovanne jusqu’à ce qu’il soit bien en place.
4. Aligner l’autre extrémité du tuyau de gaz court avec le raccord instantané droit et pousser délicatement le haut
du panneau d’extrémité arrière vers la source de courant jusqu’à ce que le tuyau de gaz court soit bien en place
dans le raccord instantané droit.
5. Pousser la bague en plastique sur le raccord instantané de 90° et tirer le tuyau de gaz long hors du raccord.
6. Pousser la bague en plastique sur le raccord de l’électrovanne et retirer le tuyau de gaz long hors du raccord.
7. Pousser une extrémité du nouveau tuyau de gaz long dans l’électrovanne jusqu’à ce qu’il soit bien en place.
8. Pousser l’autre extrémité du nouveau tuyau de gaz long dans le raccord instantané de 90° jusqu’à ce qu’il soit bien
en place.

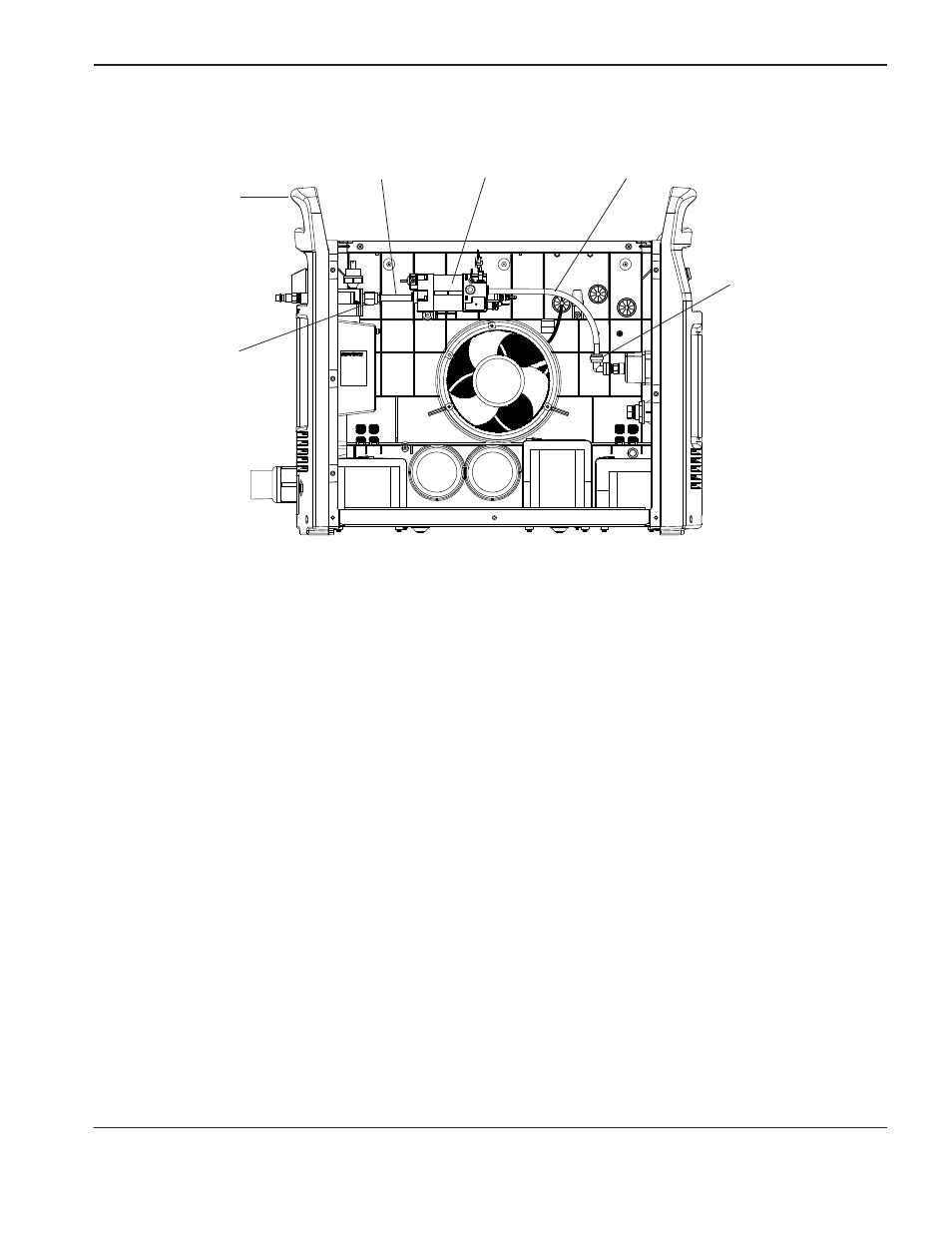

Tuyau de gaz long Tuyau de gaz court
Panneau d’extrémité
arrière
Électrovanne
Raccord instantané à 90°
Raccord instantané
droit
