ENTRETIEN/NOMENCLATURE DES PIÈCES
HYPERTHERM PMX600 Manuel d’instructions 5-5
9/14/99

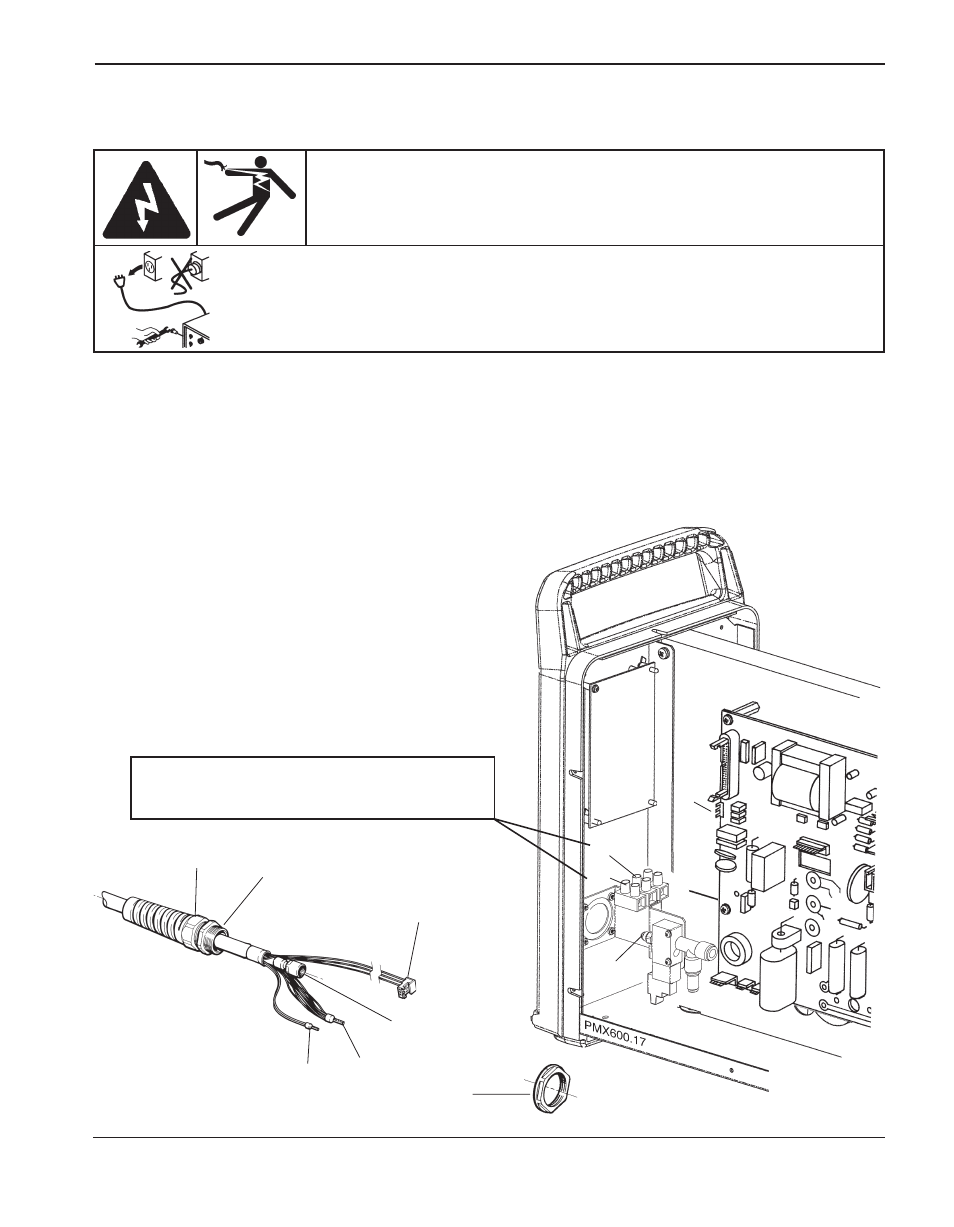

REMPLACEMENT DU FAISCEAU DE LA TORCHE (Pour les modèles sans raccord rapide)
AVERTISSEMENT
DANGER D’ÉLECTROCUTION
Toujours couper l’alimentation électrique avant de procéder à toute opération
d’entretien. Toutes les opérations d’entretien nécessitant la dépose du
couvercle protégeant la source de courant doivent être effectuées par un
technicien qualifié.
Couper les alimentations en électricité et en gaz avant d’enlever l’ancien faisceau de la torche.
Installation
ATTENTION : Ne pas serrer le collier du protecteur de câble (4) sur le faisceau de torche
tant que le raccord de gaz (3) n’est pas serré. Autrement, le raccordement
risque de fuir.
Installer le protecteur de câble (1) et le fixer avec l’écrou (2).
Rattacher et fixer le raccord de gaz (3).
Serrer le collier du protecteur de câble (4) sur le
faisceau de torche.
Faire les connexions électriques (5), (6) et (7). Serrer les
vis du bornier à un couple de 10 in-lb / 1,2 Nm.
Installer le couvercle protégeant la source de courant.
Rétablir les alimentations en électricité et en gaz.
ATTENTION : Il s’agit de connexions à haute
intensité. Il est essentiel de les
serrer au bon couple.
ባ
ብ
ቧ
ቨ
ቢ
ቦ
ቤ
ᕥ
ᕣ
ᕧ
ᕦ
