INSTALLATION
powermax1000
Manuel de l’opérateur 3-11
Connexion de la télécommande ON/OFF
Dans le cas de la torche machine (T60M), les entrées pour l’amorçage de l’arc sont disponibles par la
connexion d’interface machine à l’arrière de la source de courant. Brancher la télécommande
Hypertherm (voir la nomenclature pour les numéros de référence) dans le connecteur sur le panneau
arrière.

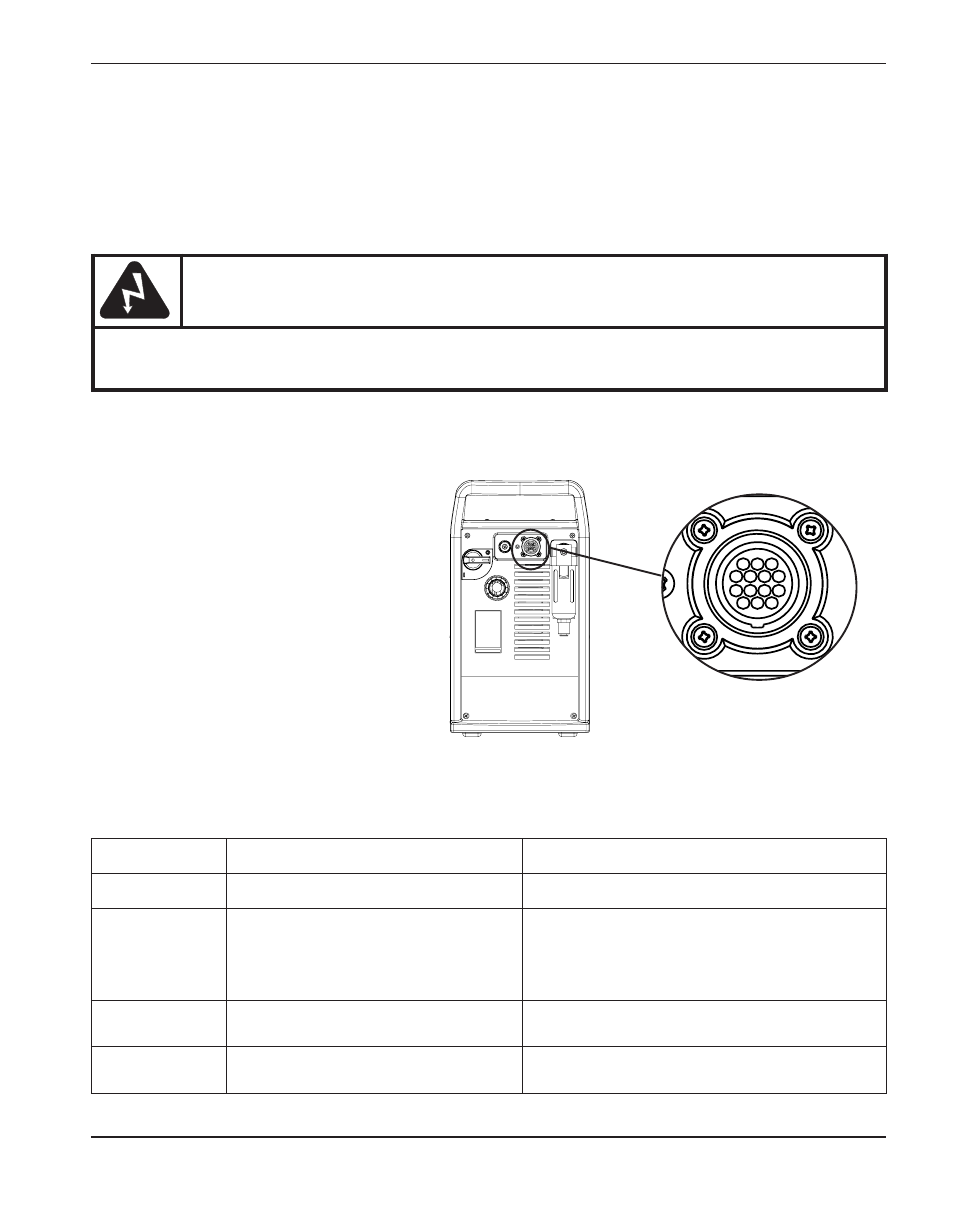

Connexion de l’interface machine
Les signaux pour le transfert d’arc et
l’amorçage sont disponibles par la
connexion d’interface machine à l’arrière
de la source de courant. Brancher le
câble d’interface machine (réf. 023206
ou 083220 pour une configuration de la
source de courant comprenant un câble
d’interface machine et un diviseur de
tension) dans le connecteur sur le
panneau arrière.
Se reporter au tableau suivant quand on
connecte le câble d’interface machine à
la machine de coupage.
AVERTISSEMENT
La télécommande ON/OFF ne fonctionne pas quande une torche manuelle est
montée.
Signal : Start (amorçage plasma) XFER (met la machine en marche)
Type : Entrée Sortie
Remarques : Normalement ouvert. Tension à vide
18 V c.a. aux bornes START.
Nécessite la fermeture du contact sec
pour s’activer Normalement ouvert. Fermeture du contact sec
lors du transfert de l’arc. Tension de 120 V c.a.
maximum au relais d’interface machine ou au
dispositif de commutation (fourni par le client).
Contacts du
panneau arrière 3, 4 12, 14
Fils du câble –
023206 Vert, noir Rouge, noir
