InstallatIon
HPR800XD Manual Gas – 806492 Révision 1 3-39

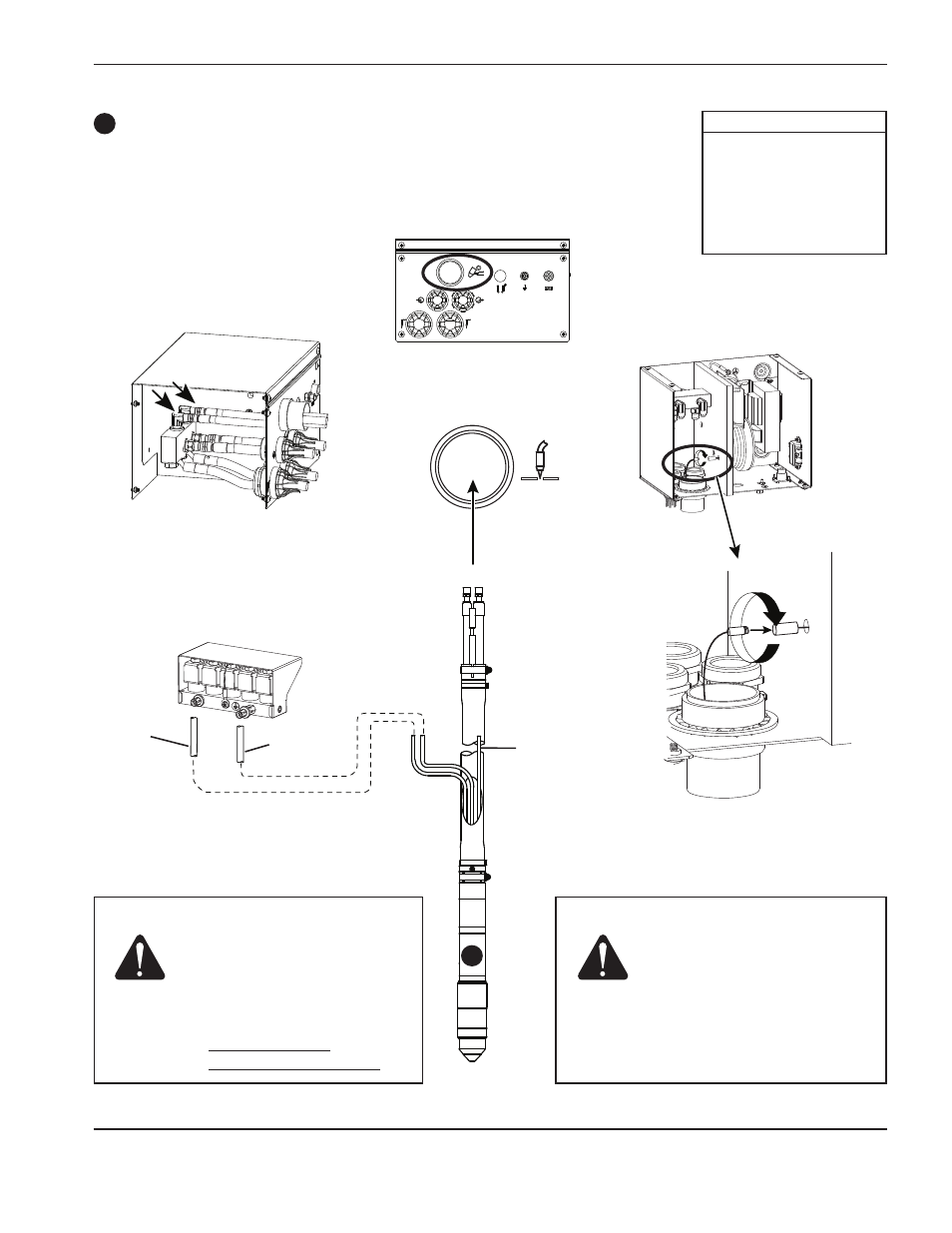

Ensemble de faisceau de la torche
Tuyau d’échappement
du gaz plasma
(blanc)
Bleu
Noir
15
15
Nº réf. Longueur
228291 2 m
228292 3 m
228293 4,5 m
228294 6 m
228295 7,5 m
228296 10 m
228297 15 m
Attention : La longueur des tuyaux
de la torche à la console
de dosage est essentielle
à la qualité de la coupe
et à la durée de vie des
consommables.
Ne pas modifier
la longueur des tuyaux.
Attention : Tenir l’extrémité exposée
du flexible d’échappement
du gaz plasma à l’écart
des étincelles créées par
le perçage pour éviter
toute inflammation et un
éventuel endommagement
du faisceau de la torche.
Note : Un faisceau de torche
de 20 m n’est pas
disponible pour les
systèmes HPR800XD
