InstallatIon
3-22 HPR400XD Auto Gas – 806162 Révision 3
3
3
Extrémité femelle à la console d’allumage
Nº réf. Longueur Nº réf. Longueur
123419 3 m 123425 22,5 m
123834 4,5 m 123736 25 m
123420 6 m 123426 30 m
123670 7,5 m 123672 35 m
123422 9 m 123938 37,5 m
123835 10 m 123673 45 m
123423 12 m 123837 60 m
123671 15 m 123838 75 m
123836 20 m
Liste des signaux de câble – source de courant à console
d’allumage
Extrémité de la
source de courant
Extrémité de la
console d’allumage
N° de contact Description N° de contact
1
120 V c.a. – sous
tension
1
2
120 V c.a. –
retour
2
3 Terre 3
4 Inutilisé 4

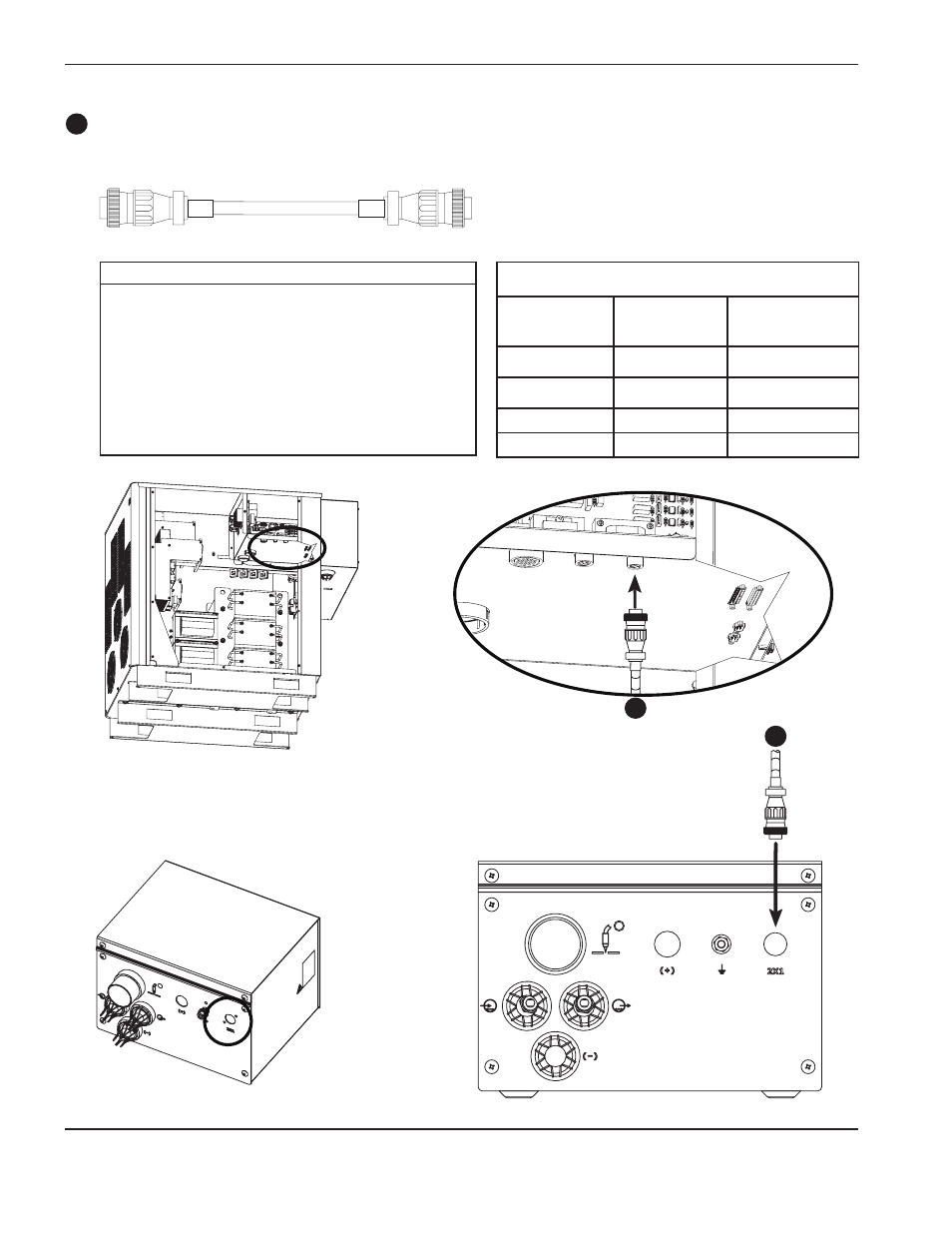

Câble d’alimentation de la console d’allumage 3
