InstallatIon
HPR400XD Manual Gas – 806172 Révision 3 3-35
10
Tuyau d'échappement
du gaz plasma
(blanc)
Bleu
Noir
N° réf. Longueur
228291 2 m
228292 3 m
228293 4,5 m
228294 6 m
228295 7,5 m
228296 10 m
228297 15 m
Attention : La longueur des tuyaux
de la torche au bloc
d’électrovannes est
capitale pour la qualité
de coupe et la durée de vie
des consommables.
Ne pas modifier la longueur
des tuyaux.
Attention : Tenir l’extrémité exposée
du flexible d’échappement
du gaz plasma à l’écart
des étincelles créées par
le perçage pour éviter toute
inflammation et un éventuel
endommagement
du faisceau de la torche.

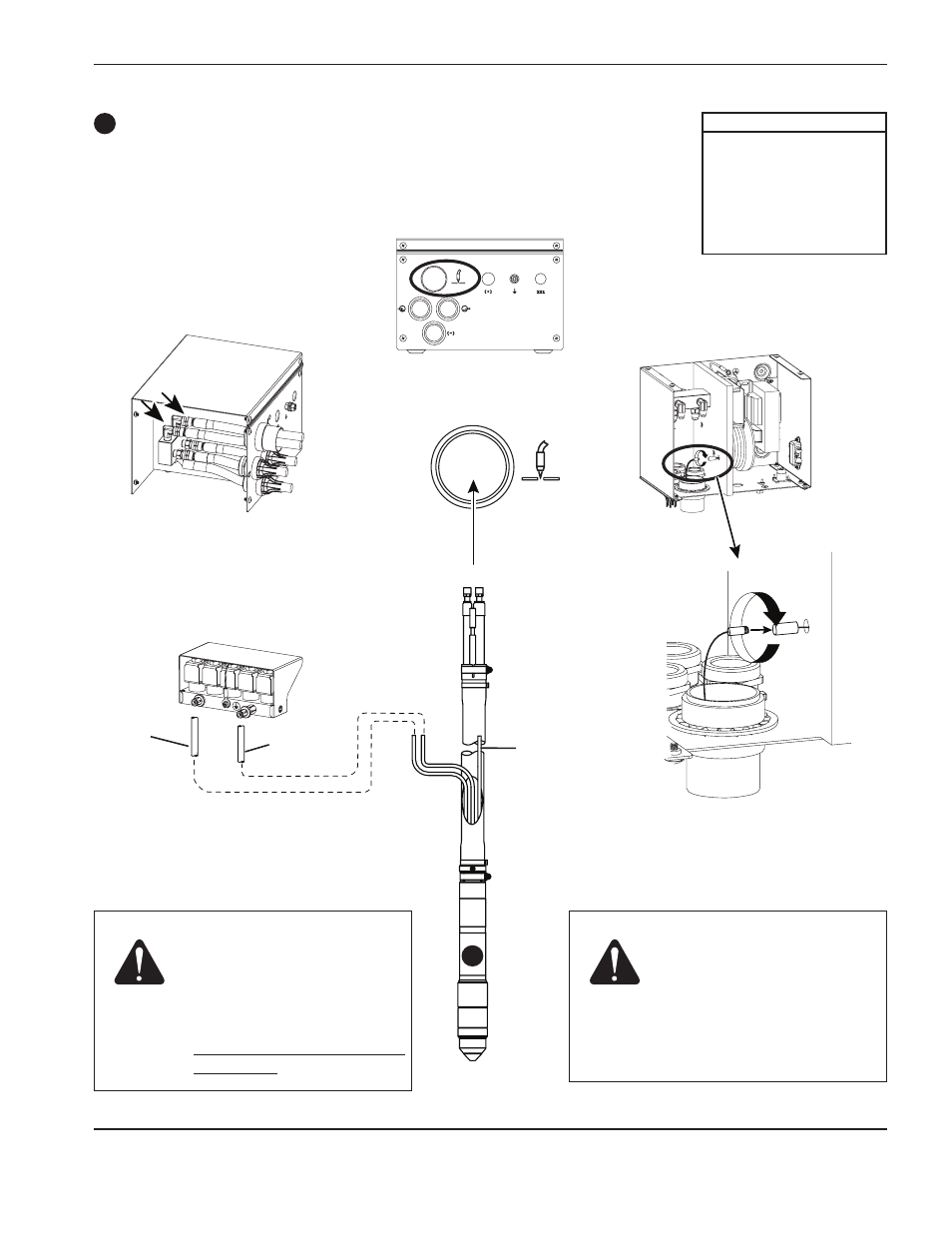

Ensemble de faisceau de la torche
12
Note : Un faisceau de torche
de 20 m n’est pas
disponible pour les
systèmes HPR400xD
