InstallatIon
HPR260XD Auto Gas –
806352 Révision 2
3-9

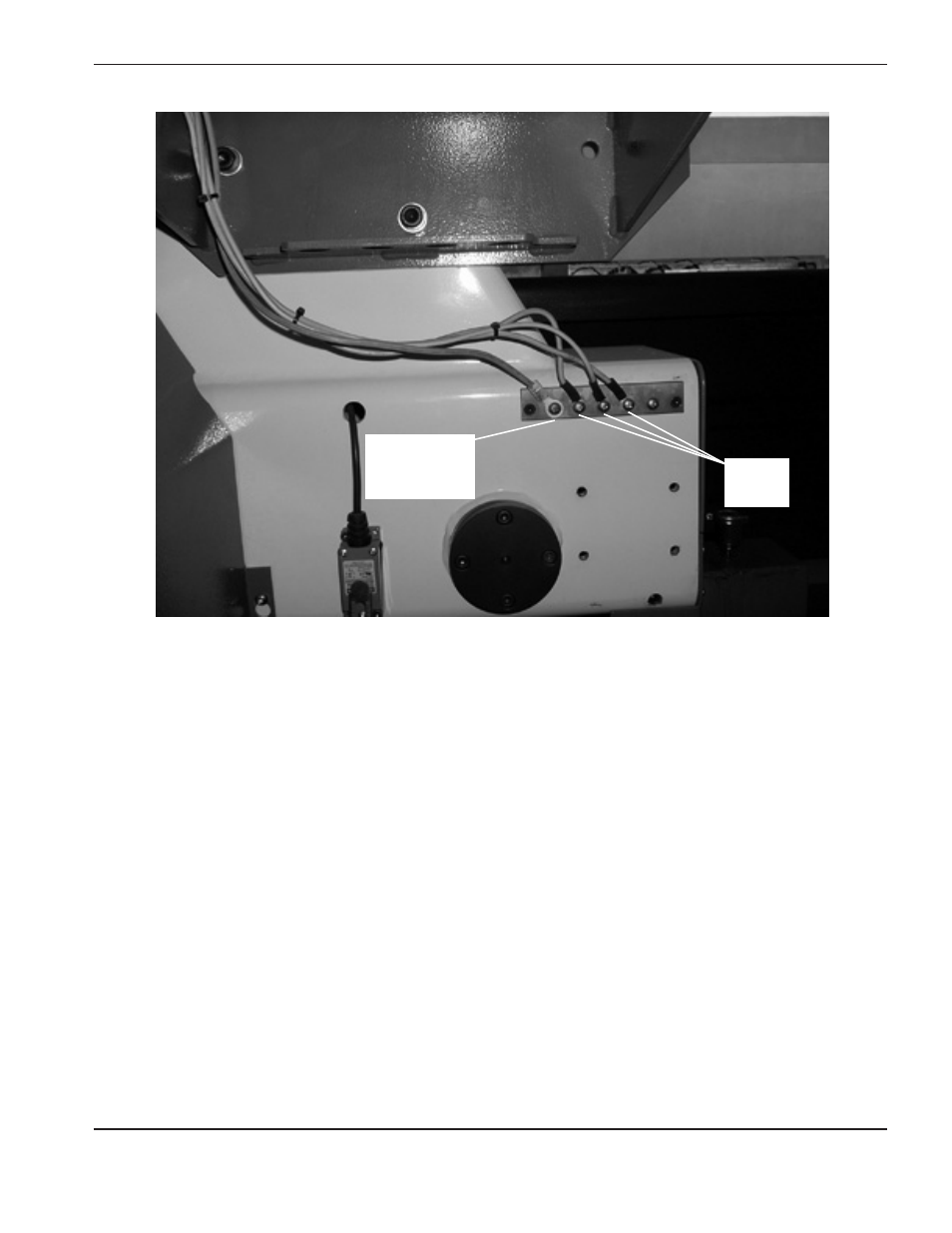

Exemple d’une bonne barre de masse d’un portique de découpe. Elle est boulonnée au portique
de découpe, près du moteur. Tous les câbles de masse individuels des composants montés sur
le portique de découpe vont vers la barre omnibus à l’exception des câbles de la console haute
fréquence à distance* et du porte-torche. Un seul câble épais passe ensuite de la barre omnibus
de masse du portique de découpe à la barre omnibus de masse boulonnée à la table.
* S’applique aux systèmes utilisant une console haute fréquence à distance (HFD).
Câbles de
masse des
composants
Câble conduisant
à la barre omnibus
de masse de la
table de coupe
