InstallatIon
2-30
MicroEDGE Pro
Manuel d’instructions 807292 Révision 1
N° contact
côté A
Couleur
des fils
Signal
N° contact
côté B*
1
Noir
Levier de commande levé
1
2
Blanc
Levier de commande abaissé
2
3
Rouge
Levier de commande à gauche
3
4
Vert
Levier de commande à droite
4
5
Marron
Commun
5
6
Bleu
Potentiomètre de vitesse 1+
7
7
Orange
Potentiomètre de vitesse 1–
8
8
Jaune
Potentiomètre de vitesse 2+
11
9
Violet
Potentiomètre de vitesse 2–
12
*Sur le côté B, il n’existe pas de connnexion aux contacts 6, 10, 13 et 16.

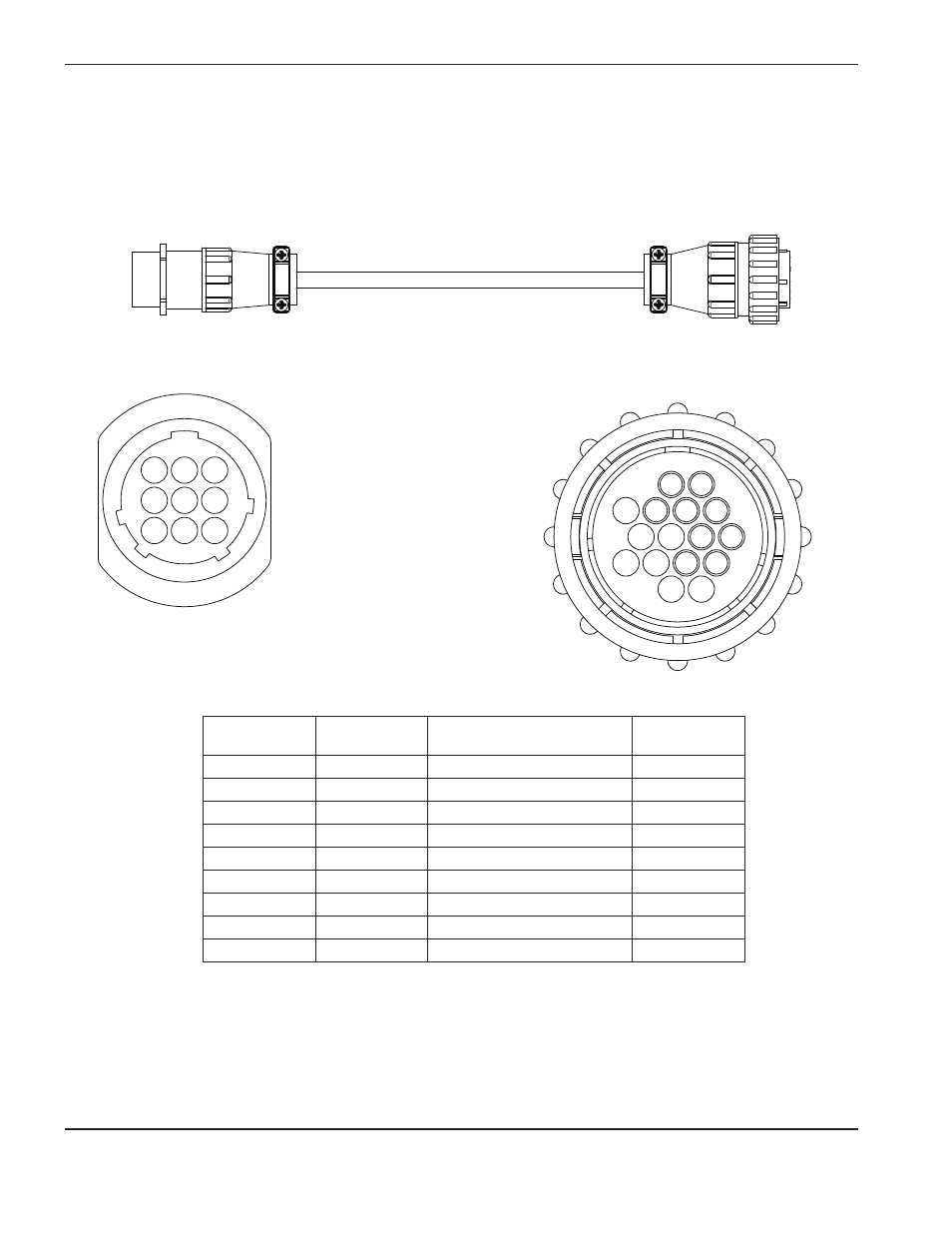

Adaptateur de câble du levier de commande et potentiomètre pour la CNC MicroEDGE
(223252)
Si la MicroEDGE Pro CNC remplace une CNC MicroEDGE d’Hypertherm, un câble adaptateur est nécessaire pour
permettre la connexion du câble du levier de commande et du potentiomètre à la MicroEDGE Pro.
Côté A
Se connecte au câble du levier de commande
et du potentiomètre de la MicroEDGE
Côté B
Se connecte au connecteur du levier de commande
et du potentiomètre de la MicroEDGE Pro
1
3
4
6
4
7
9
2
1
3
7
11
8
12
5
2
5
8
