74 EDGE Pro HyPath CNC Manuel d’instructions 807622
2 – Installation
Configuration d’E/S THC intégrée
Configuration d’E/S THC intégrée
Interface E/S THC

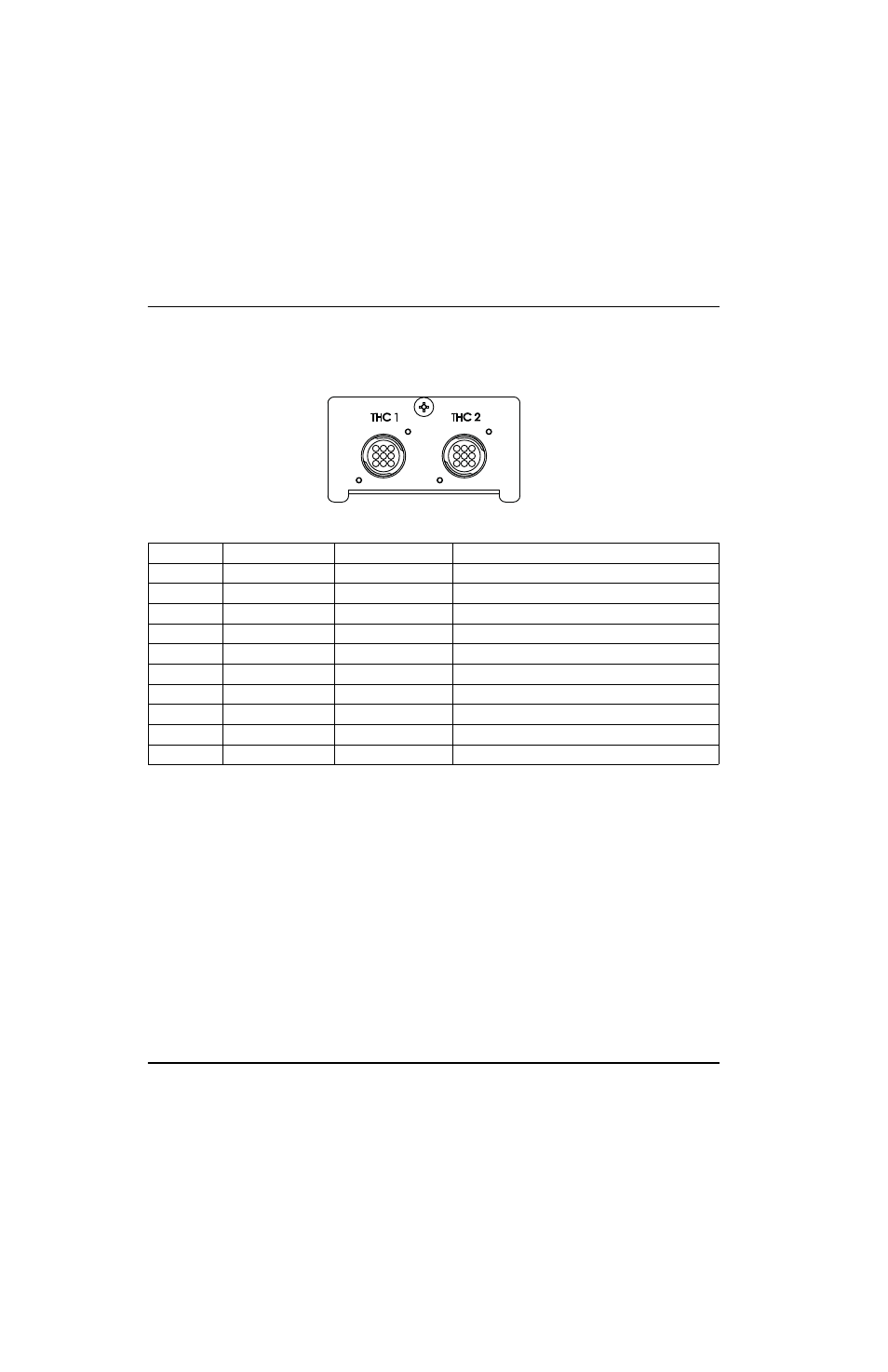

Figure 28 Interfaces THC 1 et THC 2
Brochage E/S THC
Contact N° THC 1 THC 2 Signal
1 Commun Commun Commun
2 Entrée + Entrée + Capteur du contact de buse +
3 Entrée – Entrée – Capteur du contact de buse –
4 Sortie + Sortie + Activation du contact de buse + (contact de relais)
5 Sortie – Sortie – Activation du contact de buse – (contact de relais)
6 Entrée analogique + Entrée analogique + THC +
7 Entrée analogique – Entrée analogique – THC –
8 Sortie + Sortie + Maintien de l’allumage (contact de relais)
9 Sortie – Sortie – Maintien de l’allumage (contact de relais)
Borne de masse Borne de masse Protecteur
