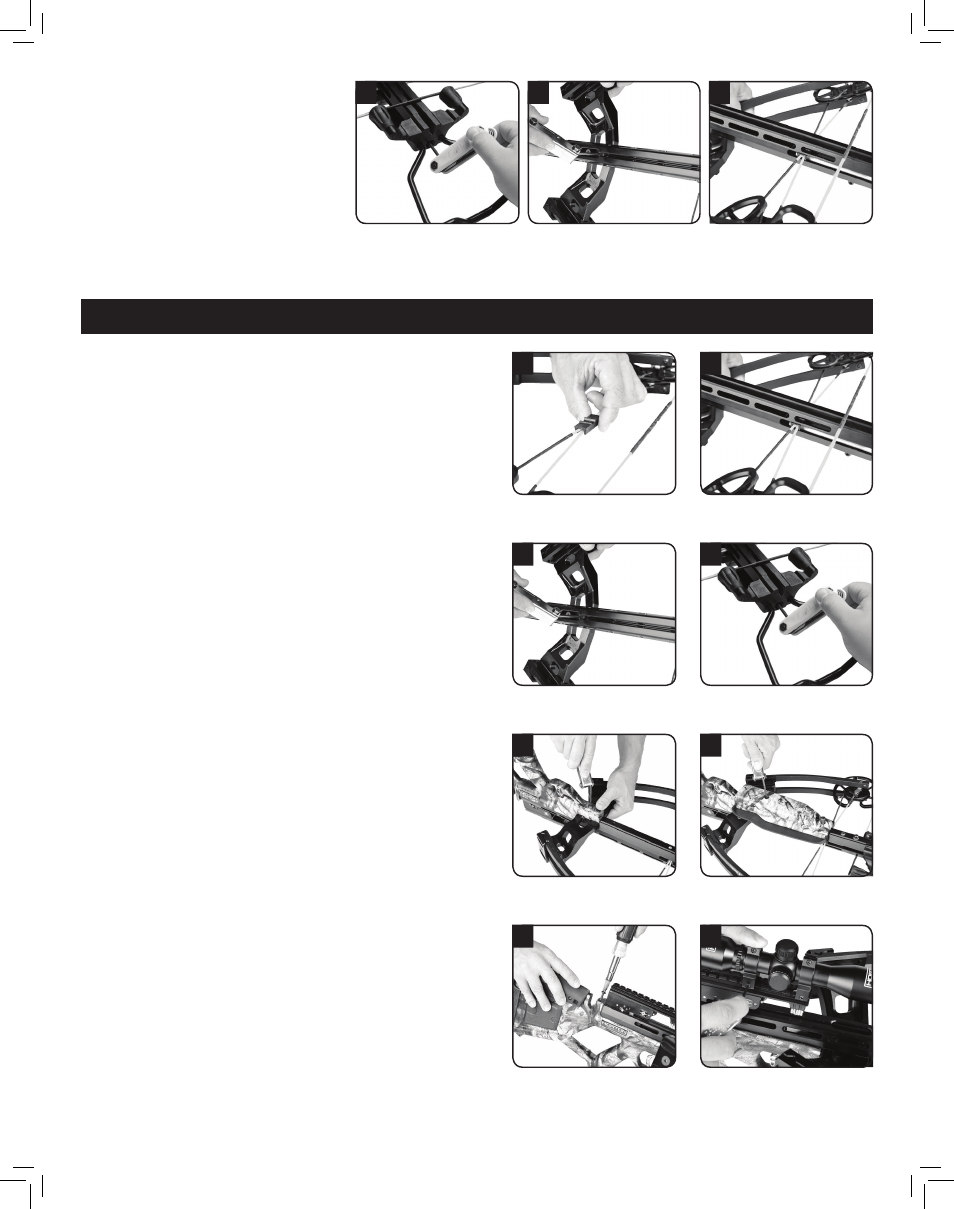

ASSEMBLAGE DE LA STORM RDX
1
5 7 6
5. Retirez le bloc d’arrêt du câble, son
boulon d’assemblage et ses rondelles
(photo 5).
Remarque: Ne retirez
pas l’étrier.
6. Retirez les deux vis encastrées
de 1/4 - 20 x 3/4 po de la rainure
d’encastrement du canon (photo 6).
7. Inclinez la barre vers le bas et
glissez-la hors du canon (photo 7).
1. Installez le support du câble. Remarque: Le long côté
rainuré du support du câble est positionné sur les câbles,
il ne s’enclenche pas (photo 1).
2. Avec le canon au-dessus de la barre, glissez le support du
câble dans la fente du câble avec le câble sur le porte-flèche.
Remarque: N’accrochez pas et ne frottez pas les câbles sur
le bout du canon (photo 2).
3. Insérez et serrez les deux vis encastrées de 1/4 - 20 x 3/4
po reliant la barre au canon (photo 3). Assurez-vous que les
deux vis sont bien serrées.
Remarque: Les vis encastrées ne
seront pas alignées avec les trous du canon ou enfoncées
dans ceux-ci.
4. Installez le bloc d’arrêt du câble, le boulon de la monture et la
rondelle (photo 4).
5. Installez la monture en insérant la vis 1/4 - 20 x 1 po dans
le trou situé à l’avant de la monture et serrez partiellement,
puis la vis 1/4 - 20 x 1 3/4 po dans le trou arrière et
serrez partiellement (photo 5). Lorsqu’elles sont
correctement alignées, serrez les deux vis complètement
sans trop serrer.
6. Fixez les ailes de sécurité et le garde-main en insérant
la vis 1/4 - 20 x 1 po dans le trou situé à l’avant de la
monture et serrez partiellement, puis la vis
1/4- 20 x 1 3/4 po dans le trou arrière et serrez
partiellement (photo 6). Lorsqu’elles sont correctement
alignées, serrez les deux vis complètement sans trop serrer.
7. Insérez et serrez la vis auto-taraudeuse #10 x 1 po
(photo 7).
8. Fixez la lunette et les anneaux à la monture en queue
d’aronde dans la position souhaitée (photo 8). Pour éviter
d’endommager la lentille, serrez les vis inférieures sur les
premiers anneaux de la lunette, en laissant un léger écart
entre les sections des anneaux supérieurs.
1
5
3
7
2
6
4
8
Retirez le bloc d’arrêt du câble. Retirez les vis de la rainure
d’encastrement du canon.
Inclinez la barre et glissez-la
hors du canon.
Installez le support du câble.
Insérez les vis de la rainure
d’encastrement du canon.
Installez la monture et les vis.
Insérez la vis auto-taraudeuse.
Glissez le support du câble dans
la fente du câble.
Installez le bloc d’arrêt du câble.
Fixez les ailes de sécurité et le
garde-main.
Fixez la lunette.
