Important! Utilisez une seule
main lorsque vous effectuez ou
la rupture d’une connexion pour
éviter de faire un circuit complet
à travers votre corps. En outre,
assurez-vous que votre autre main
ne touche pas tout ce que vous
motifs.
Important! Si vous êtes au milieu
d’une course et que vous souhaitez
connecter ou déconnecter
les câbles, éteignez toujours
l’alimentation hors tension
(appuyez sur start/stop) et attendre
que la lampe HV pour l’éteindre.
Fonctionnement de l’alimentation
1
Branchez le cordon d’alimentation secteur. Branchez le
cordon d’alimentation à la prise d’alimentation sur le
panneau arrière et à une mise à la terre appropriée à
trois fils prise de courant. Placez le bloc d’alimentation
de telle sorte que le ventilateur sur le panneau arrière et
les évents sur le fond ne sont pas obstruées.
2
Connectez les fils à haute tension. Raccorder l’appareil
à l’alimentation en branchant les connecteurs de plomb
dans les prises de sortie creux (figure 5).
3
Mettez l’interrupteur principal sur le panneau arrière.
Après que l’unité complète un cycle de diagnostic
20 sec, l’alimentation est en «SET» mode, dans lequel
les paramètres de puissance et le temps programmés
pour l’exécution précédente sont affichés.
Facultatif: Si vous souhaitez enregistrer les paramètres
au cours d’une course, connnect l’PS2A200 à une
imprimante série ou un PC via le port RS232 situé sur
le panneau arrière.
Pour que la PS2A200 pour communiquer avec une
imprimante ou un PC, la vitesse de transmission entre
les deux instruments doit être mis à la même valeur.
Pour définir la vitesse de transmission appuyez sur les
flèches gauche et droite en même temps pour accéder
au menu de configuration:
Appuyez sur la flèche vers le bas pour accéder à l’écran
la vitesse de transmission.
Utilisez les flèches haut ou vers le bas pour régler la
vitesse de transmission et la flèche droite pour revenir
au menu principal.
•
p8
(rouge) (noir) (rouge) (noir)

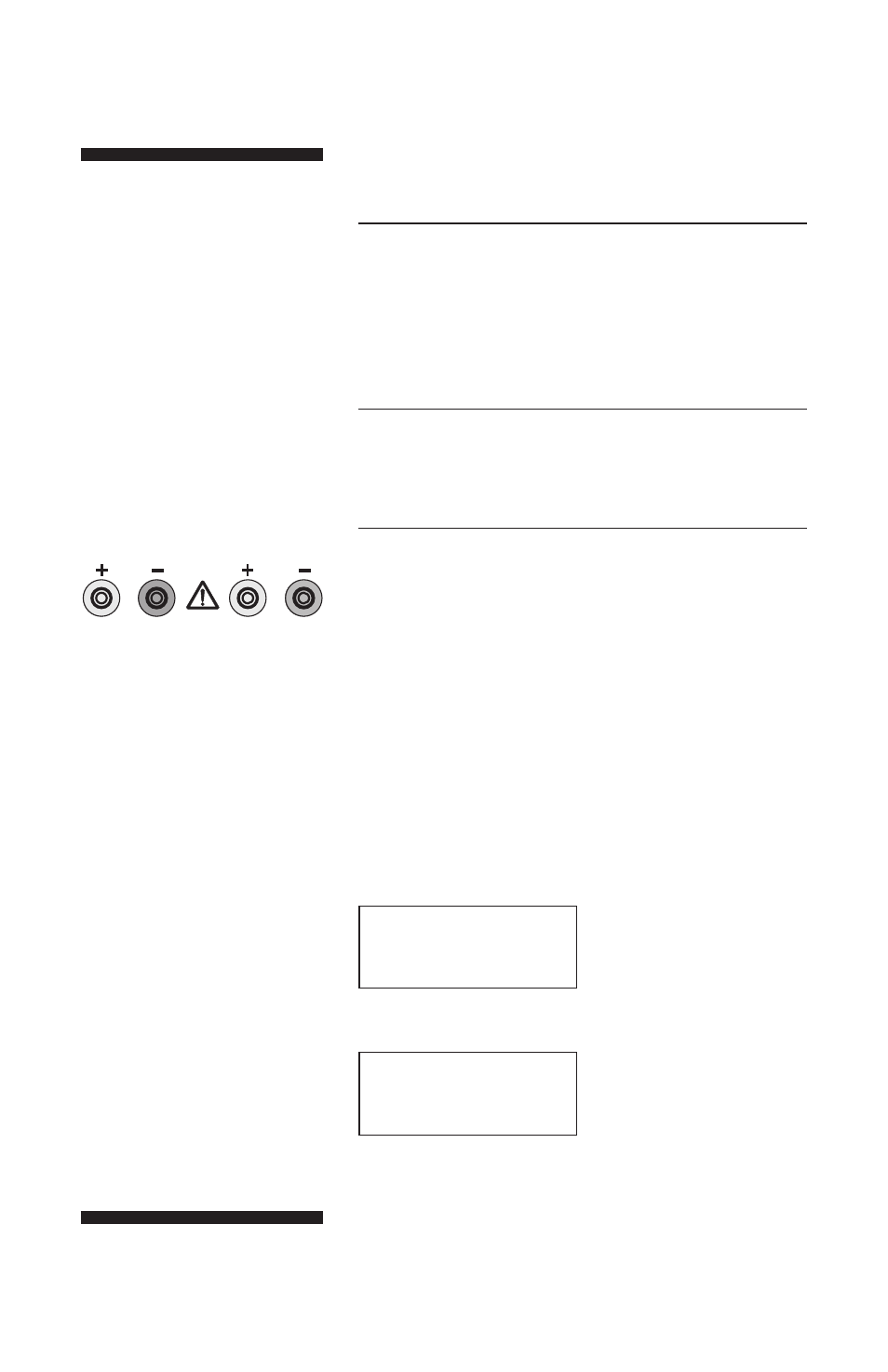

Fig 5. Les prises de sortie sont en
retrait et un code de couleur.
Pistes recommandées:
• 4 mm (banane), des bouchons
fixes gaines isolantes
Accepte:
• 4 mm (banane) prises, gaines
dégainées ou rétractable
Non recommandé:
• Bouchons empilables
PS2A200 Setup
procedure
up to adj V & A
down to set baud
Serial Port
baud rate: 1200
Up & down to set
Right to exit >
Remarque: Si vous souhaitez
connecter une imprimante ou
un ordinateur, installer le câble
RS232 avant la mise sous tension.
