p4
complètement dans la zone, avec des bords parallèles
aux bords récréations. Si la membrane n’est pas posi-
tionné correctement, soulevez-le et le repositionner.
5
Mettez soigneusement le bloc supérieur, avec des
lettres et des chiffres vers le haut, au-dessus du bloc
de support de membrane.
6
Insérez la vis dans les trous filetés. Serrer les vis
jusqu’à ce que les boutons il suffit de toucher la
surface du bloc.
7
Serrer à la main chaque vis seule une petite quantité,
à la suite de la séquence de la figure 2. Répétez la
séquence d’une ou deux fois jusqu’à ce que toutes les
vis sont bien serrées.
8
Attacher le transfert fente d’une petite pompe à vide à
vide réglable et une jauge à vide. Si une pompe à vide
réglable n’est pas disponible, utilisez un aspirateur à
eau ou d’un aspirateur maison et placer une vanne de
purge et d’un manomètre dans la ligne de vide.
9
Pour garder les liquides d’être aspirée dans la source
de vide, mis en place un piège à liquide entre le slot
blot et la source de vide, comme indiqué dans la
figure 3:
a. Utilisation une fiole à vide côté du bras et un
bouchon avec un petit trou.
b. Insérez un tube de verre à travers le trou bouchon.
Positionner le tube de sorte qu’il s’étend
au-dessous du bras latéral flacon quand le bouchon
est en place.
c. Boucher le flacon. Utilisez une longueur de tube en
caoutchouc pour connecter le tube de verre dans le
bouchon pour le connecteur sur le Hoefer PR648.
d. Utilisation une deuxième longueur de tube pour
relier le bras latéral du ballon à l’orifice d’admission
de la pompe à vide ou à la ligne de vide.
Remarque: Ne serrez pas
trop. Plus-serrage des causes
des fuites.

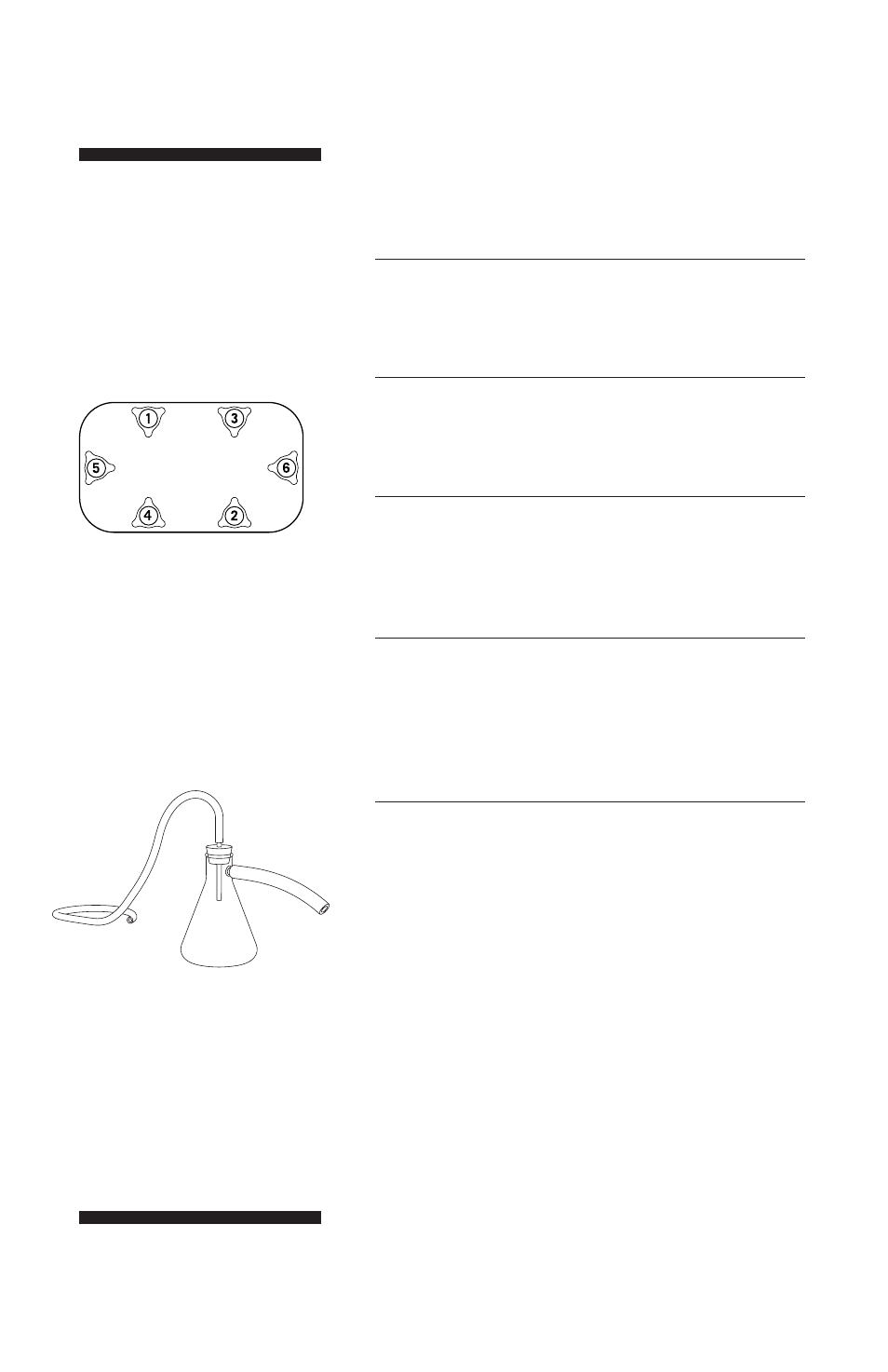

Fig 2. Bon ordre pour serrer
les vis.
Fig 3. Corrigez set-up du
piège liquide.
