6
Réglage de la vanne de décharge
La vanne de décharge du vérin intégral hydraulique est
préréglée en usine afin de limiter la tension à la charge
maximale du câble recommandé pour l’application.
Chaque vérin est réglé selon une force de traction maxmale.
Utilisation

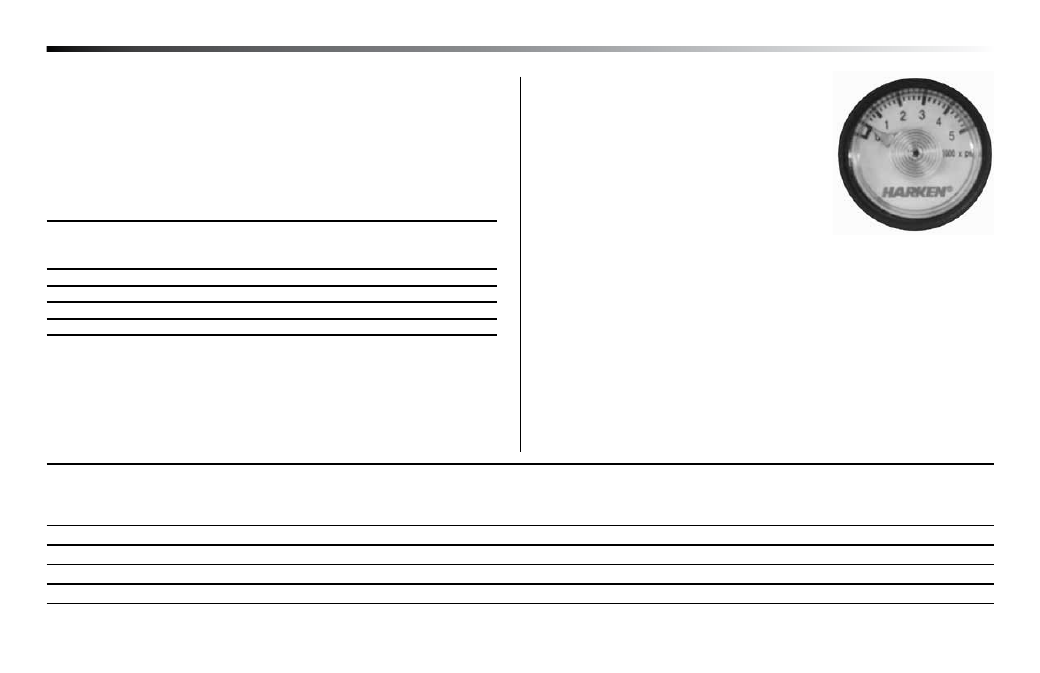

Manomètre
Facile à lire, le cadran
analogique du manomètre
indique la pression de l’huile en
milliers de psi. Reportez-vous
au tableau ci-dessous pour
connaître les équivalences entre
pression et force de traction.
FORCE DE TRACTION MAXIMALE REGLEE EN USINE
Type Réf. du vérin
Force de traction max.
kg
-6 HYCI025110345 3500 1590
-10 HYCI035130345 5000 2270
-12 HYCI040160385 6500 2950
-17 HYCI045160385 8700 3950
IMPORTANT : le réglage de la décharge à un niveau
supérieur au réglage maximum de sécurité paramétré
en usine peut annuler la garantie.
Remarque : l’aiguille peut se déplacer au-delà du réglage
maximum de sécurité spécifié au cours du pompage,
puis revenir à cette valeur. Ce phénomène est
parfaitement normal.
La tension du vérin peut être augmentée via l’ajustement du
réglage maximum de sécurité. Contactez votre représentant
Harken pour plus de renseignements.
Réf. Dimension
Ø max.
du câble Course
Long.
axe à axe
(rentré)* Poids**
Écart/Ø
axe
Force de traction***
Charge de
rupture
à 1000 psi
69 bar
à 2000 psi
138 bar
à 3000 psi
207 bar
à 4000 psi
276 bar
à 5000 psi
345 bar
in mm in mm in mm lb kg in mm lb kg lb kg lb kg lb kg lb kg lb kg
HYCI025110345BCC -6 7 /
32
5.5 13.6 345 29.8 758 7.3 3.32 7 /
16
11.1 1236 561 2473 1122 3500 1587 — — — — 7000 3175
HYCI035130345BCC -10 9 /
32
7 13.6 345 29.8 758 7.3 3.32 1 /
2
12.7 1236 561 2473 1122 3709 1682 4946 2243 6182 2804 12364 5608
HYCI040160385BCC -12 5 /
16
8 15.2 385 32.8 834 10.8 4.92 5 /
8
15.9 2098 952 4197 1904 6295 2855 8394 3807 10492 4759 20984 9518
HYCI045160385BCC -17 3 /
8
9.5 15.2 385 32.8 834 10.8 4.92 5 /
8
15.9 2098 952 4197 1904 6295 2855 8394 3807 10492 4759 20984 9518
*Pour la longueur axe à axe du vérin ouvert, ajouter la course à la longueur du vérin rentré **Chapes incluses dans le poids *** Réglage maximum de sécurité : 5 000 psi / 345 bar
