Harken 2600 57 mm Shackle & Cheek Block - Manuel (Page 2)

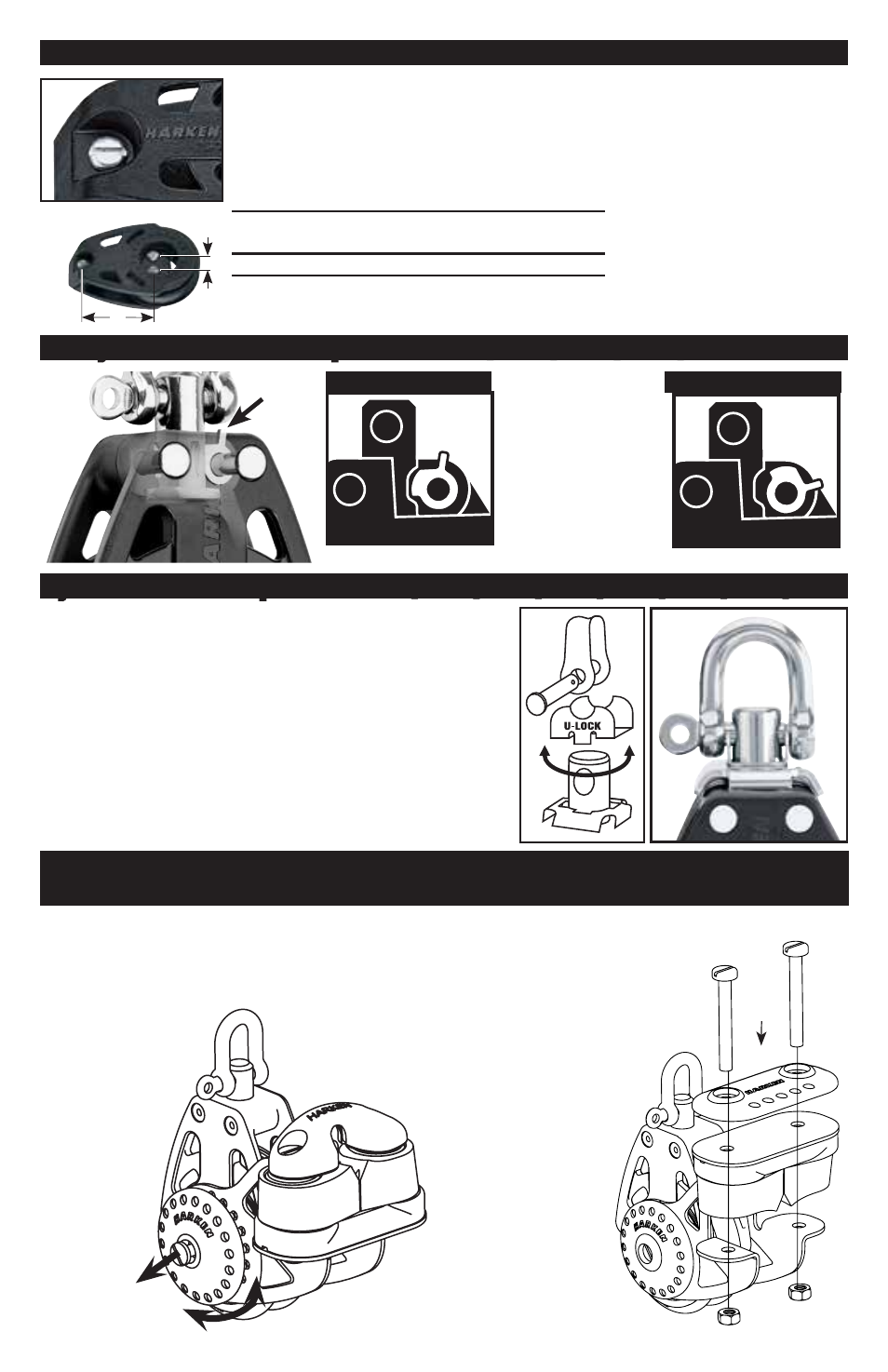

Poulie à plaquer 2606
Repérez l’emplacement des trous à percer avec un pointeau en vous servant de
la poulie comme gabarit. Retirez la poulie, puis percez les trous avec un foret de
5,2 mm. Élargissez l’entrée des trous réalisés sur le pont à l’aide d’un petit couteau
afin de permettre au produit d’étanchéité d’y pénétrer. Fixez la poulie en utilisant
les vis, rondelles et écrous autobloquants en acier inoxydable recommandés.
Système U-Lock à trois positions – 2602 / 2603 / 2604 / 2605 / 2617 / 2618 / 2629 / 2631
Réf. Fixations
A B
in mm in mm
2606 M5 ou TCL/TR #10* 1 7 /
8
47 1 /
2
12
*Pour déterminer la longueur nécessaire, ajoutez l’épaisseur du
pont ainsi qu’une une marge suffisante pour la rondelle et l’écrou.
A
B
Sur les modèles doubles et triples, le système U-Lock
peut autoriser la rotation de l’émerillon ou verrouiller ce
dernier en position parallèle ou perpendiculaire à la poulie.
Pour modifier l’orientation de l’émerillon, extrayez la
manille, faites tourner l’émerillon, puis remettez la manille
en place. Retirez le système U-Lock pour permettre à la
poulie de pivoter librement.
Réf.
HFS889
1 2
Réglage de l’angle du taquet coinceur
(modèles simples et triples)
Inversion du taquet coinceur
(modèles simples uniquement)
1. Retirez les vis du taquet coinceur.
2. Procédez au montage comme indiqué.
Remarque : installez une cale en
plastique sur l’embase du taquet
coinceur.
3. Remettez les vis en place. Ne les
serrez pas excessivement : les
cliquets doivent s’emboîter
sans contrainte.
1. Desserrez la vis maintenant la plaque de verrouillage
et tirez légèrement sur cette dernière pour la libérer.
2. Faites pivoter le support de taquet coinceur jusqu’à la
position souhaitée.
3. Remettez en place la plaque de verrouillage, puis la vis.
Veillez à ne pas
serrer excessive-
ment la vis afin
de ne pas
déformer
le réa.
Système Cam-Lock à trois positions – 2600 / 2601 / 2615 / 2616 / 2621 - 2624
1. Levier relevé :
verrouillage de la
poulie en position
frontale ou latérale.
2. Levier abaissé :
rotation libre
de la poulie.
2
1
VERROUILLE LIBRE
