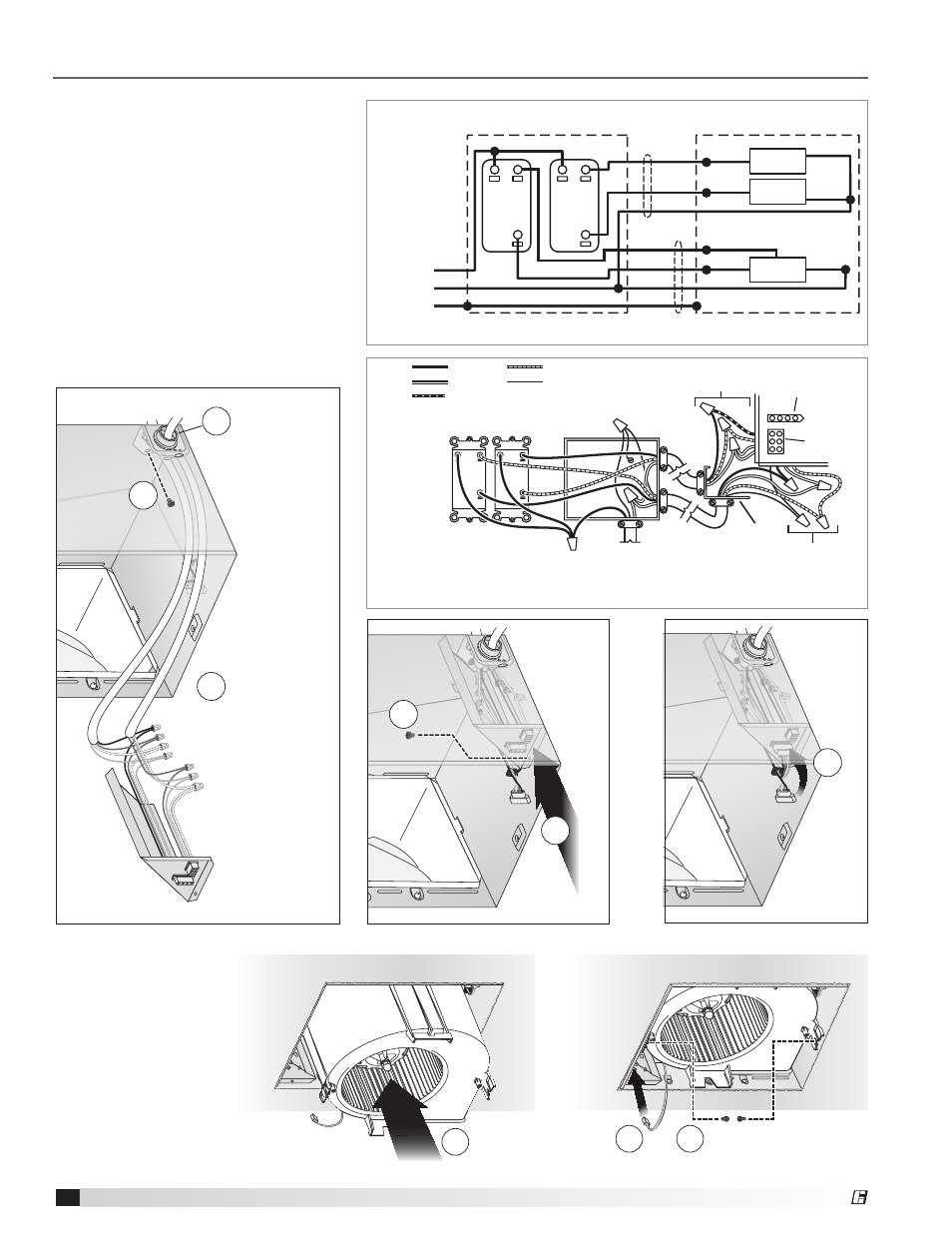

Page 22
10
Ventilateurs d’extraction de plafond SP
®
1
2
3
1
2
3
1
2
3
4
Si le plafond doit être réparé,
placer le masque dans le caisson
une fois que la soufflante a été
fixée. Voir Installation dans une
construction neuve, étape 6.
Enlever le masque avant de
poser la grille.
Vis du sachet de pièces
12 - Mettre la soufflante
en place et la fixer
2
1
4
5
6
3
2
1
4
5
6
3
2
1
4
5
6
3
Vis du sachet
de pièces
Raccorder
les fils
Ventilateur
Éclairage
Vis
conservée à
l’étape 6
Attacher des
serre-câbles
à la plaquette
défonçable. La
plaquette se monte
sur l’intérieur du
caisson et peut être
orientée selon les
besoins.
ENTRÉE
ALIM
TER
TER
BLC
BLC
BLC
BLC
BLC
BLC
NR
NR
NR
BLU
NR
RGE
RGE (Niveau nominal)
RGE
RGE
NR*
INTERRUPTEUR
GÉNÉRAL M/A
VENTILATEUR
SÉLECTEUR
DE MODE
VENTILATEUR
LAMPE
LAMPE
VEILLEUSE
VEILLEUSE
APPAREIL
BOÎTE DE COMMUTATION
(*Niveau réglable)
(2) COMMANDES
2 FONCTIONS
PLAQUETTE
DÉFONÇABLE
PRISE DE
VENTILATEUR
PRISE
D’ÉCLAIRAGE
FILS DE PRISE
D’ÉCLAIRAGE
FILS DE PRISE
DE VENTILATEUR
(2) COMMANDES 2 FONCTIONS
(acheter séparément)
ENTRÉE
ALIM 120 VCA
SÉLECTEUR
DE MODE
INTERRUPTEUR
GÉNÉRAL M/A
VENTILATEUR
BOÎTE DE
COMMUTATION
LAMPE
VEILLEUSE
NOIR
BLANC
BLEU
ROUGE
TERRE
(vert ou dénudé)
Installation de rénovation
11 - Poser la plaquette
défonçable, raccorder les
câbles et poser le panneau
de câblage
• Utiliser des connecteurs homologués
UL qui conviennent pour attacher
le câble à la plaquette défonçable
fournie dans le sachet de pièces.
• Raccorder les fils comme indiqué sur
le schéma de câblage.
• Ne pas utiliser un interrupteur
à gradateur pour commander
l’éclairage.
