10 Percez les trous d'implantation à l'aide d'un foret de taille
adaptée à la surface de montage.
11 Retirez le modèle de la surface de montage.
12 Connectez les faisceaux de câbles et les fils entre eux, en
respectant bien la polarité.

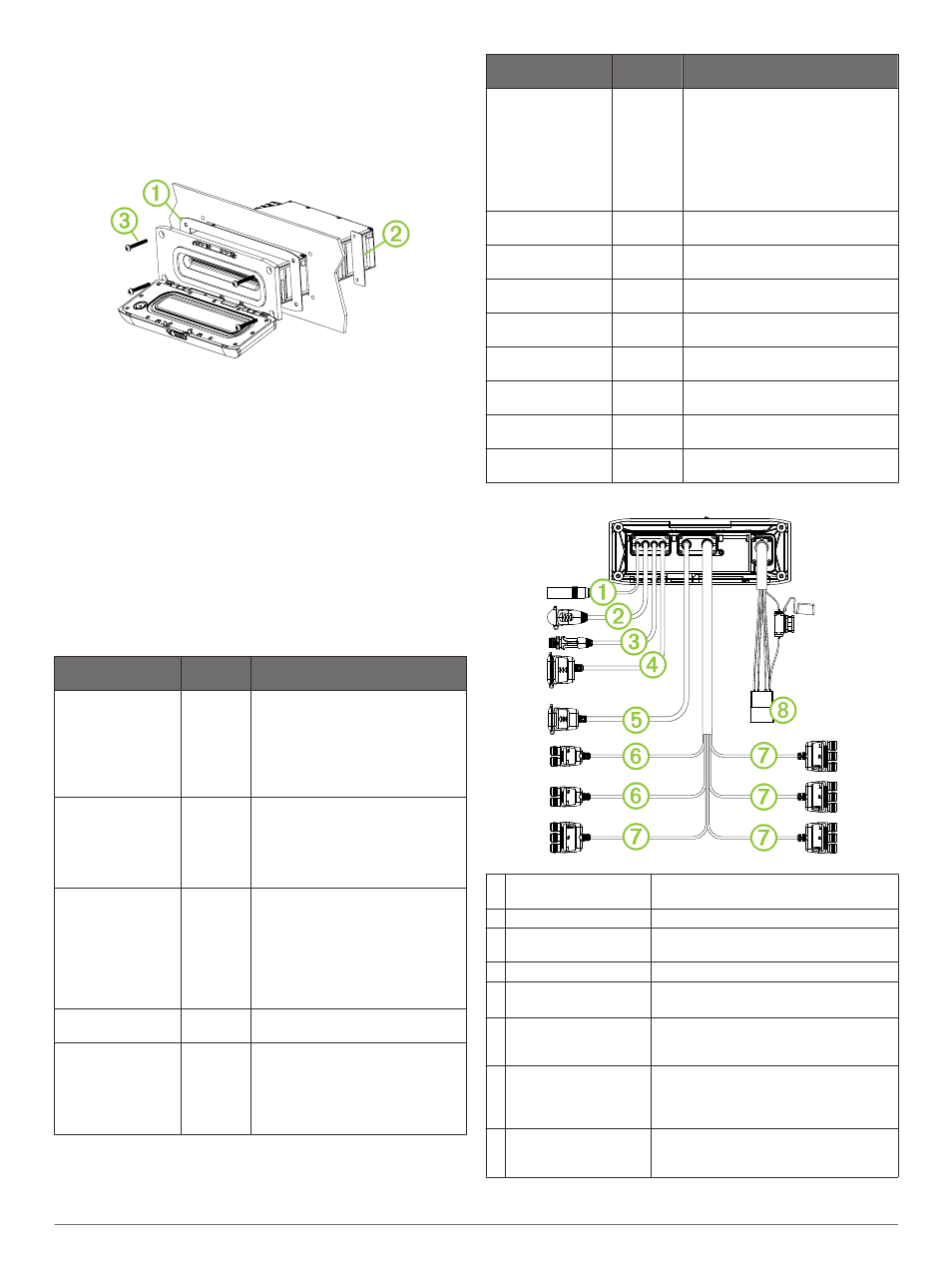

13 Placez le joint de montage au dos de la chaîne stéréo
À
.
14 Si besoin, placez les platines
Á
derrière le tableau de bord.
15 Placez la chaîne stéréo dans la découpe.
16 Fixez la chaîne stéréo à la surface de montage à l'aide des
vis fournies
Â
.
17 Si besoin, attachez l'arrière de la chaîne stéréo à l'aide d'une
sangle ou d'un support de soutien (non fourni).
Considérations relatives à la connexion
La chaîne stéréo doit être reliée à une source d'alimentation, à
des haut-parleurs et des sources d'entrée multimédia pour
fonctionner correctement. Réfléchissez attentivement à la mise
en place de la chaîne stéréo, des haut-parleurs et des sources
d'entrée avant d'effectuer tout branchement.
Identification des fils du faisceau de câbles
d'alimentation et de haut-parleur
Fonction du fil Couleur
du fil Remarques
Alimentation (+) Jaune Doit être connecté à une source
d'alimentation 12 V c.c. constante
capable de fournir 15 A. Pour tous
les câblages de 12 V c.c., un fusible
de 15 A doit être posé à l'extrémité
de la source d'alimentation de votre
câble.
Terre (-) Noir Doit être connecté à la borne
négative avant d'être connecté au fil
jaune. Tous les accessoires
connectés à la chaîne stéréo doivent
partager le même emplacement de
prise de terre.
Allumage Rouge Doit être connecté à une connexion
de 12 V c.c. commutée séparée,
comme un bus d'allumage, pour
allumer et éteindre la chaîne stéréo.
Si vous n'utilisez pas une connexion
commutée de 12 V c.c., vous devez
la connecter à la même source que
le fil jaune (d'alimentation).
Mise sous tension
de l'ampli Bleu Connecté uniquement quand un
ampli externe en option est utilisé.
Désactivation du son
du téléphone Marron Connecté à la terre, et lors d'un
appel entrant sur un téléphone
portable avec kit mains libres,
désactive le son ou bascule l'entrée
sur AUX IN 2. Peut être configuré à
partir du menu des paramètres.
Fonction du fil Couleur
du fil Remarques
Atténuation de
l'éclairage Orange Peut être connecté au fil d'éclairage
du bateau pour atténuer la
luminosité de l'écran de la chaîne
stéréo lorsque l'éclairage est allumé.
Doit être connecté à une jauge de
câble correcte pour le fusible
alimentant le circuit auquel il est
connecté.
Haut-parleurs, zone
1 gauche (+) Blanc
Haut-parleurs, zone
1 gauche (-) Blanc/noir
Haut-parleurs, zone
1 droite (+) Gris
Haut-parleurs, zone
1 droite (-) Gris/noir
Haut-parleurs, zone
2 gauche (+) Vert
Haut-parleurs, zone
2 gauche (-) Vert/noir
Haut-parleurs, zone
2 droite (+) Violet
Haut-parleurs, zone
2 droite (-) Violet/noir
Faisceaux de câbles
À
Antenna Connecteur pour antenne standard de
type Motorola
Á
ACCESSORY Connecteur SiriusXM ®
Â
WIRED REMOTE
NMEA 2000 Connecter à un réseau NMEA 2000 ® ou
un réseau déporté câblé Fusion
Ã
USB Standard industriel USB-A
Ä
Varie en fonction du
modèle HDMI ® et Ethernet : modèles 750
Composite et component : modèles 650
Å
AUX IN 1, AUX IN 2 Entrées ligne stéréo RCA rouges et
blanches pour CD, DVD, MP3 et autres
sources
Æ
Prises de zone Sorties ligne pour haut-parleurs et amplis
de caisson de basse. Les modèles 650
ont trois zones. Les modèles 750 ont
quatre zones.
Ç
Faisceau de câbles
d'alimentation et de
haut-parleur Voir Identification des fils du faisceau de
câbles d'alimentation et de haut-parleur
