ProSim™ 2/3
Mode d'emploi
18
2
1
4
3
Pin 1
Pin 3
PIN
1
FONCTION
Injectate temperature (IT) thermistor connector
2 PAS DE CONNEXION
4
3
Connecteur de température
sanguine (TS)
Connecteur thermistor de
température d'injectat (TI)
Potentiomètre 10 tours de
température d'injectat (TI)
Assemblage du connecteur
d'utilisation générale
PAS DE CONNEXION
Module/Câble CI-3
Tube de
sertissage Extrémité du câble
avec thermistor
Vue du
dessus du
C1-3
CONNEXION A DU THERMISTOR D'INJECTAT
CONNEXION B DU THERMISTOR D'INJECTAT
Fil de soudure
pour les broches 1 et 3
hiz010.eps

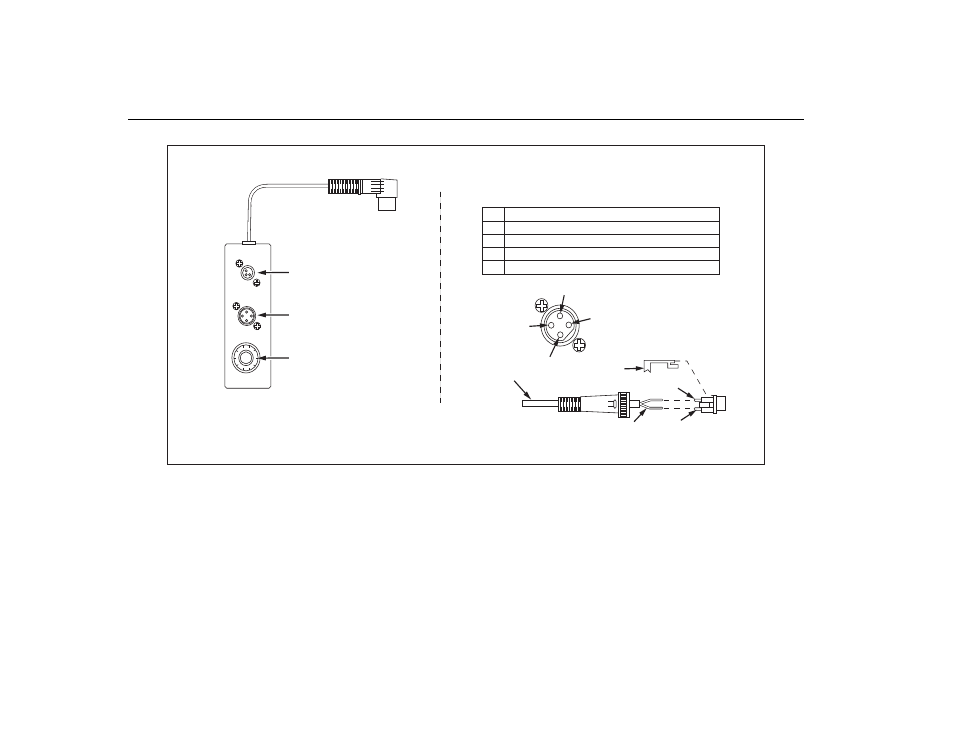

Figure 11. Adaptateur CI-3 pour injectat de débit cardiaque
Pour simuler le débit cardiaque, utilisez l'adaptateur CI-3
fourni afin de connecter le produit à l'appareil testé.
Reportez-vous à la figure 12. Si nécessaire, utilisez le
connecteur d'utilisation générale. Pour effectuer un test de débit cardiaque :
1. Branchez le moniteur individuel à l'adaptateur de débit
cardiaque.
2. Branchez l'adaptateur au produit (Figure 12).
