VT MOBILE
Manuel d’introduction
20
Pour la lecture des signaux de pression, appuyez sur
F (Remise à l’échelle) pour optimiser l’affichage
des signaux.
WAvertissement
Toujours désactiver la pression à la source
avant de débrancher une extrémité de
l’adaptateur haute pression. Cela poserait un
risque de blessure grave.

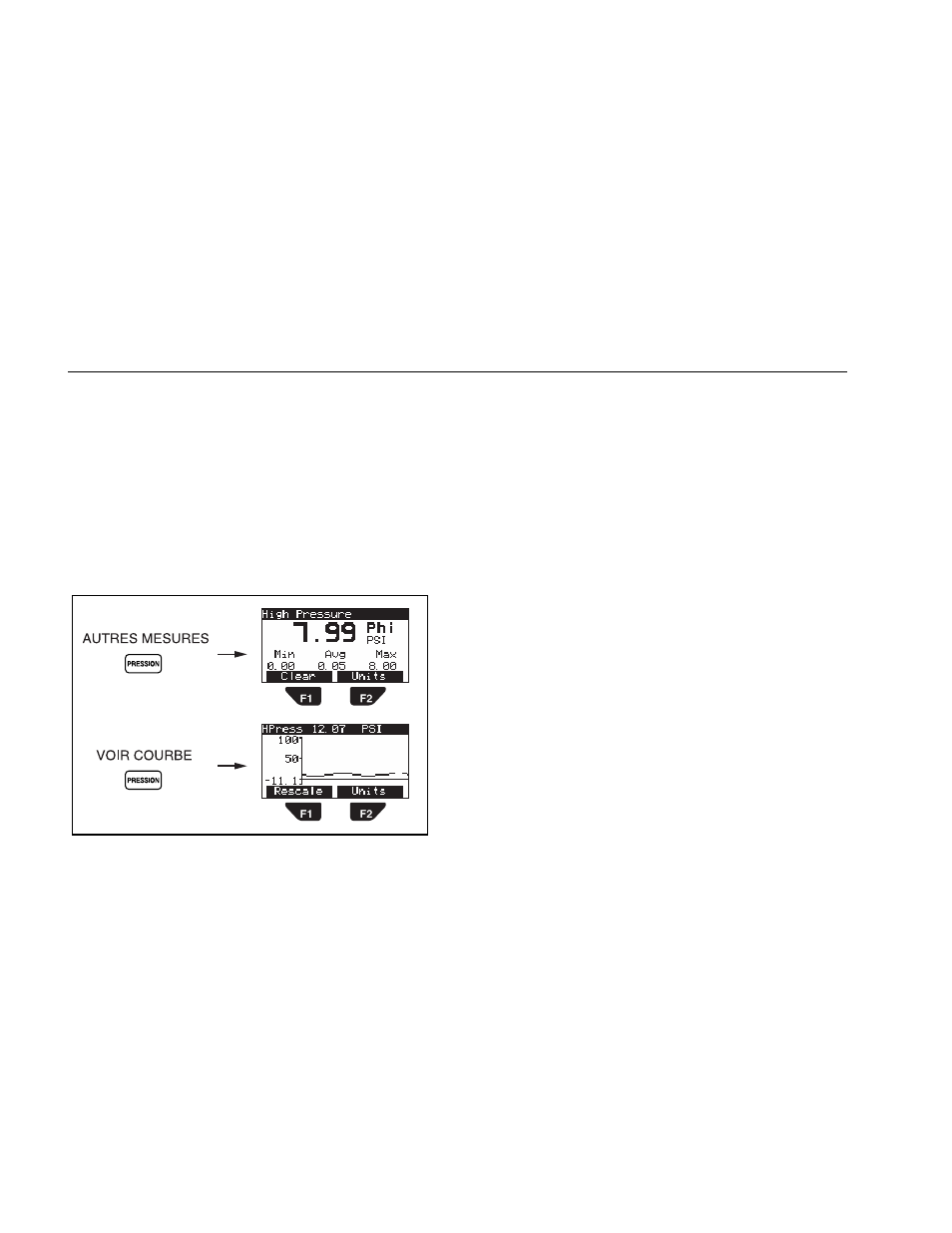

La figure 8 montre certains écrans de haute pression
caractéristiques.
edp04f.eps
Figure 8. Ecrans de haute pression
Vérification des paramètres
du ventilateur
Reportez-vous à la figure 9 lorsque vous connectez
l’analyseur à un ventilateur et à un poumon d’essai.
1. Appuyez sur R et suivez les instructions à l’écran.
2. Au niveau de l’analyseur, branchez le capteur grand
débit à l’orifice de basse pression/débit.
3. Branchez le capteur d’oxygène à l’orifice supérieur
sur le côté droit de l’analyseur.
4. Le cas échéant, branchez le capteur HR/température
à l’orifice inférieur sur le côté droit de l’analyseur.
5. Etablissez les branchements entre le ventilateur et
l’ACCU LUNG conformément à la figure 9. en
utilisant les éléments du kit d’accessoires et les
connecteurs fournis avec les capteurs, Utilisez la
séquence : Connecteur en Y du ventilateur
Æ
Capteur grand débit (bande bleue vers l’ACCU
LUNG)
Æ Capteur HR/Température Æ Capteur
d’oxygène Æ ACCU LUNG. Alignez verticalement
tous les capteurs.
6. Configurez le ventilateur pour une séquence
respiratoire caractéristique. Vous pouvez définir par
exemple 10 BPM à 7,5 lpm.
7. Réglez l’ACCU LUNG pour la compliance C20 (avec
les deux ressorts externes engagés) et la résistance
Rp50 (positionnée conformément à la figure 9.)
