QA-ES Automation Bundle
Mode d'emploi
14
FLUKE BIOMEDICAL
6920 SEAWAY BLVD.
EVERETT, WA 98203
USA
www.flukebiomedical.com
MADE IN USA PN 3781293
QA-ES SWITCHBOX
CUT
COAG
OFF
CUT
COAG
1 Kv
ACTIVE TO VARIABLE
LOAD
(RED)
ESU
QA-ES II
2
0
0
Neutre/Disp.
Bipolaire
Cordon noir
Cordon 3 ou 4
Cordon 5
Cordon 1
gpa08.eps

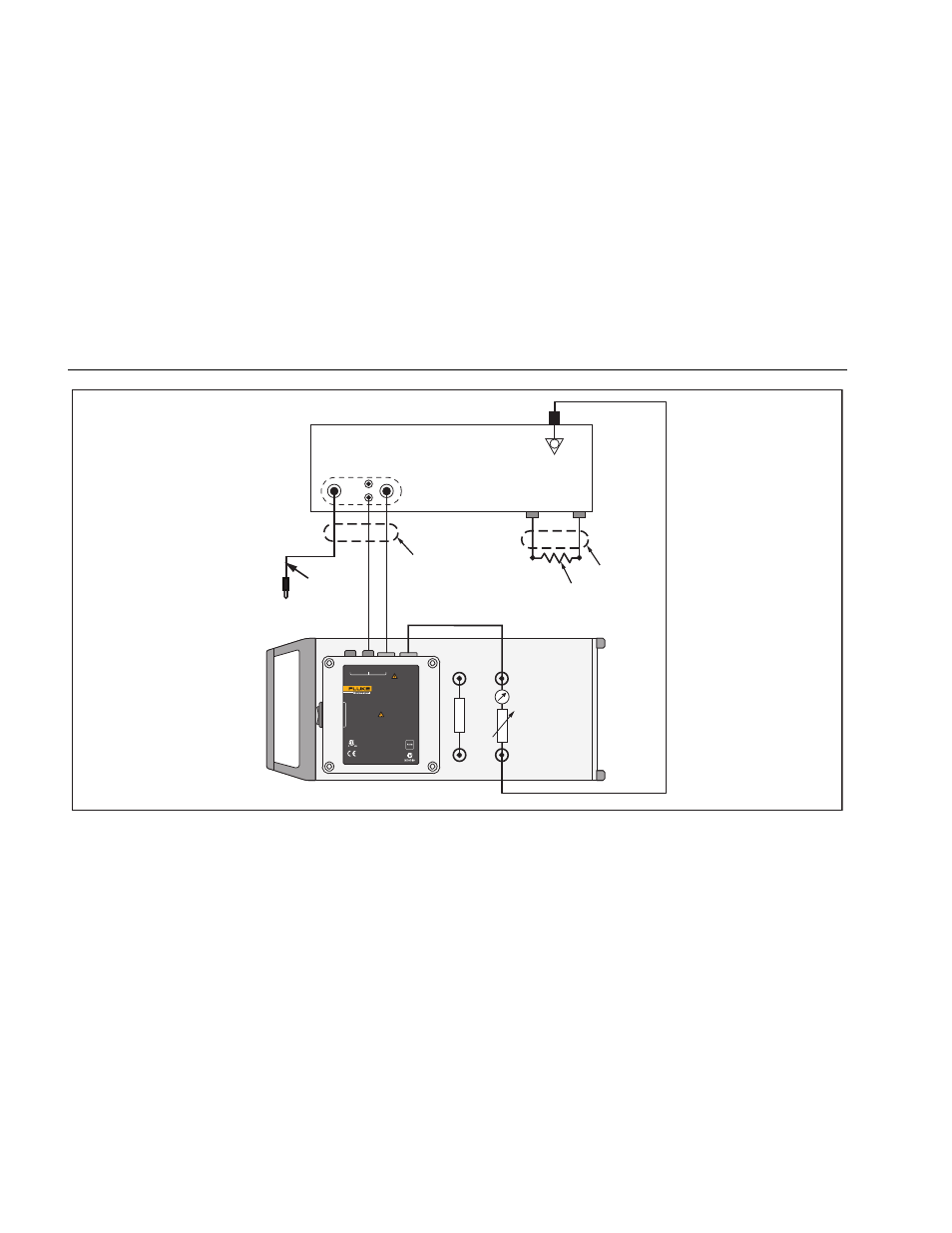

Figure 9. Courant de fuite HF pour les modes bipolaires (bistouris électriques type BF et CF) – Premier câblage
