ESA620
Mode d'emploi
50
Mesures de courant
L'analyseur peut procéder à des mesures de courant c.c.
seul, c.a. seul et c.a.+c.c. jusqu'à 10 mA. Pour effectuer
une mesure de fréquence :
1. Appuyez sur la touche de fonction étiquetée Leakage
dans le menu Point-To-Point.
2. En utilisant  ou , sélectionnez l'un des modes de
mesure c.a. seul, c.c. seul ou c.a+c.c.
3. Insérez les cordons de test dans les jacks ROUGE et
NOIR à 2 fils V/ Ω /A.
Placez les cordons entre les deux points de circulation
potentielle du courant inconnu, et relevez la mesure
affichée sur l'analyseur.
Simulation des formes d'ondes ECG
L'analyseur peut générer différentes formes d'ondes aux
bornes de branchements des parties appliquées. Ces
signaux sont utilisés pour tester les caractéristiques de
performance des moniteurs ECG et des imprimantes sur
bandes ECG . Reportez-vous à la figure 32 pour
déterminer les branchements entre l'analyseur et un
moniteur ECG.
Pour accéder au menu de forme d'onde de simulation
ECG (ECG Simulation Waveform) représenté dans la
figure 31, appuyez sur . Dans ce menu, la touche F1
permet de sélectionner différentes formes d'ondes ; la
touche F2 de sélectionner la cadence et la fréquence de
la forme d'onde.
faw09.eps

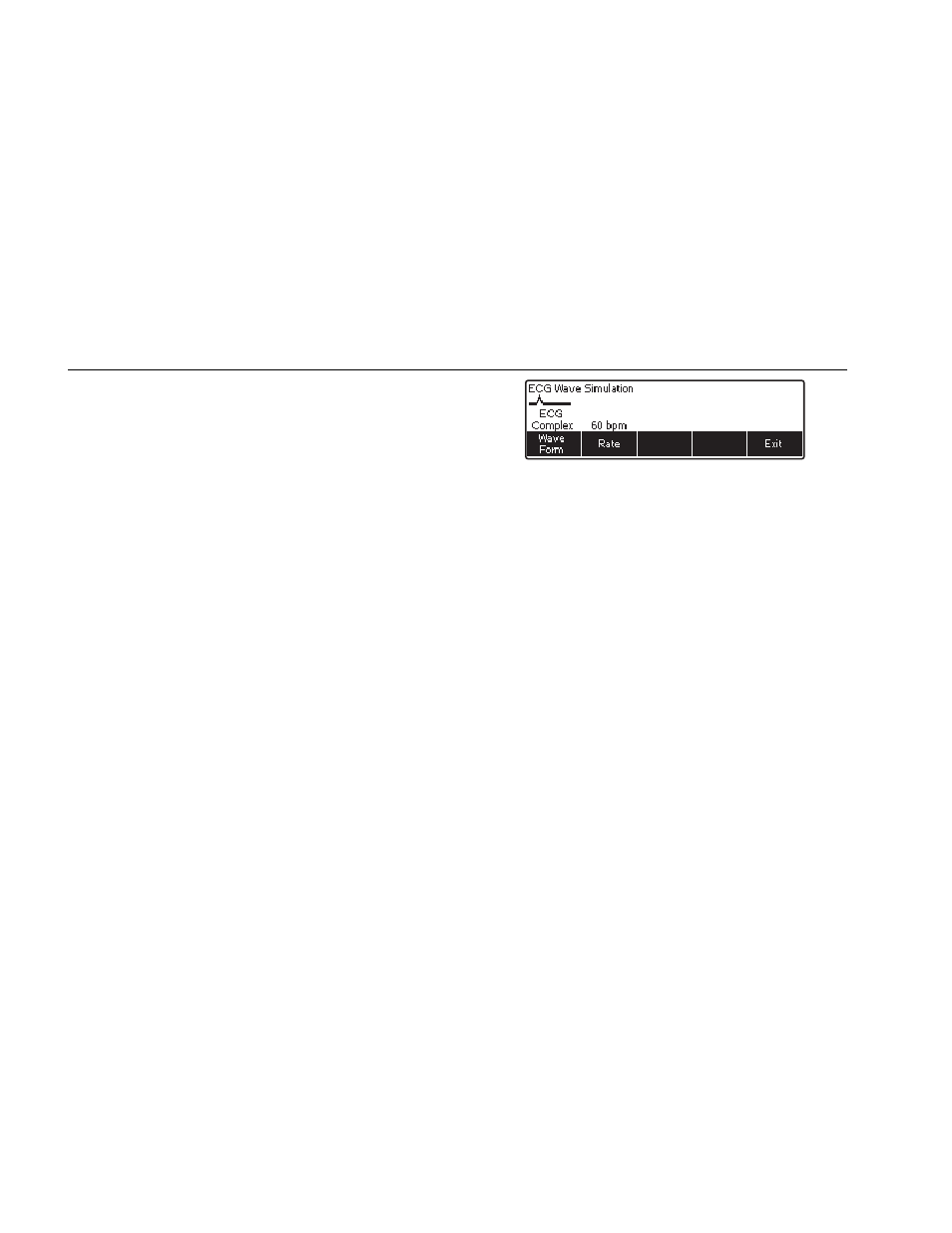

Figure 31. Menu de simulation de la forme d'onde
ECG
Pour sélectionner l'une des formes d'ondes prédéfinies,
appuyez sur la touche de fonction étiquetée Wave Form.
Une boîte de défilement munie de  apparaît au-dessus
de la touche de fonction. Utilisez  ou  pour faire
défiler les différentes formes d'ondes.
Pour toutes les formes d'ondes sauf VFIB et Triangle, la
cadence ou la fréquence de la forme d'onde est réglée à
l'aide de la touche de fonction Frequency ou Rate. La
sélection offre plus de deux fréquences ou cadences pour
certaines formes d'ondes. Dans ces cas-là, appuyez sur
la touche de fonction Frequency ou Rate pour ouvrir la
case de défilement située au-dessus de la touche de
fonction associée aux flèches . Utilisez  ou  pour
sélectionner la fréquence ou la cadence. Pour les formes
d'ondes présentant deux sélections de fréquence ou de
cadence, utilisez la touche de fonction Frequency ou
Rate
pour basculer entre les deux paramètres ; chaque
activation de cette touche permet de passer à l'autre
valeur.
