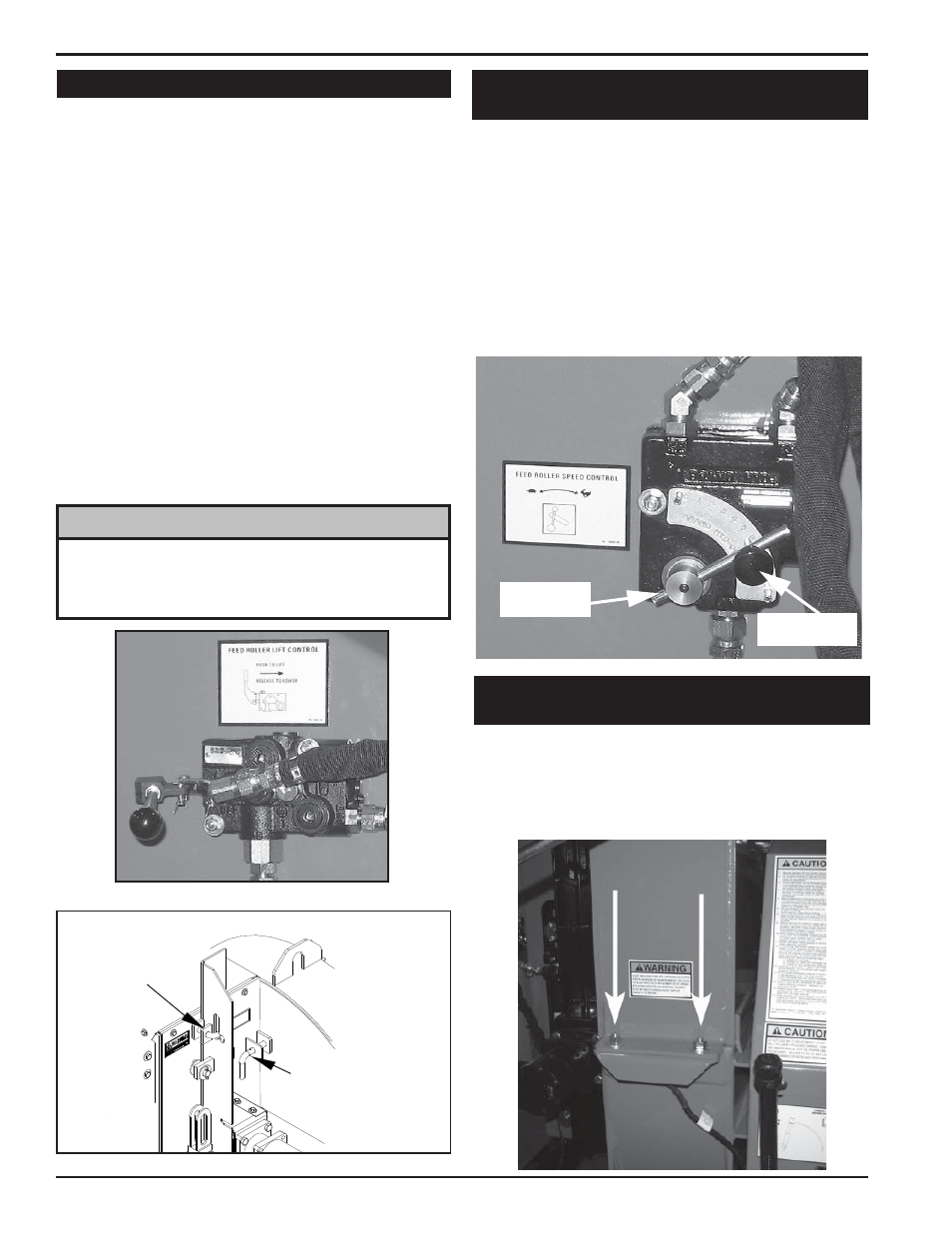

12 DÉCHIQUETEUSE DE 12 POUCES
FONCTIONNEMENT
4.7 COMMANDE DE VITESSE DE
ROULEAU D’ALIMENTATION
4.8 RELEVAGE DU COUVERCLE D’ACCÈS
AUX LAMES DE COUPE
4.6 LEVAGE DU ROULEAU D’ALIMENTATION
Levier
Bouton
La commande de levage du rouleau d’alimentation sert à lever ce
dernier durant le fonctionnement afin que les grumes de plus de
8 pouces puissent entrer dans la déchiqueteuse plus facilement.
Elle sert aussi à accéder au rouleau d’alimentation pour l’entretien
de la machine. Il n’est pas nécessaire d’engager la courroie
pour utiliser la commande de levage du rouleau d’alimentation,
mais la machine doit être en marche. Pour lever le rouleau
d’alimentation
Poussez la commande du rouleau d’alimentation vers la droite 1.
et maintenez-la dans cette position jusqu’à ce que le rouleau
soit complètement relevé.
Fixez à l’aide de la goupille de blocage située sur la glissière 2.
du rouleau pour procéder à l’entretien de la machine. Le
rouleau d’alimentation ne doit pas être levé au moyen de
la goupille de blocage pour recevoir des grumes de grande
dimension.
Relâchez la commande du rouleau d’alimentation. 3.
Pour abaisser le rouleau d’alimentation, retirez la goupille de 4.
blocage (il peut s’avérer nécessaire de soulever légèrement
le rouleau d’alimentation), puis relâchez la commande du
rouleau.
REMARQUE
L’usage de la commande de levage du rouleau d’alimentation
facilite l’introduction de grumes de 8 pouces et plus et
empêche les heurts et les claquements pouvant se produire
à la partie supérieure.
Commande de levage de rouleau d’alimentation
Goupille de blocage de rouleau d’alimentation
Goupille de blocage
du couvercle d’accès
aux lames de coupe
Goupille de
blocage de rouleau
d’alimentation
La commande de vitesse de rouleau d’alimentation sert à contrôler
la vitesse à laquelle les matières végétales pénètrent dans la
déchiqueteuse.
Pour commencer les opérations, la commande doit être réglée à
mi-course. Réglez la vitesse en dévissant légèrement le bouton
noir et en tournant la commande. Pour augmenter la vitesse du
rouleau d’alimentation, tournez le levier dans le sens horaire.
Pour ralentir, tournez le levier dans le sens antihoraire. Une fois
le réglage terminé, resserrez le bouton.
Il est conseillé de faire tourner le rouleau d’alimentation plus vite
pour les petites branches et de le faire tourner plus lentement
pour les grosses branches
Tournez la goulotte de décharge en direction du bord de la 1.
route.
Enlevez les deux boulons 1/2 po x 1 1/4 po, les écrous et les 2.
rondelles fixant le couvercle au corps de la déchiqueteuse
(voir ci-dessous)
