DÉCHIQUETEUSE DE 4,5 POUCES

12

SERVICE & ENTRETIEN

AVANT D’INSPECTER OU DE RÉPARER UNE PIÈCE DE CETTE MACHINE, COUPEZ LA SOURCE D’ALIMENTATION, DÉCONNECTEZ LE CÂBLE DE LA

BOUGIE D’ALLUMAGE ET ASSUREZ-VOUS QUE TOUTES LES PIÈCES EN MOUVEMENT SE SONT IMMOBILISÉES.

MISE EN GARDE

Vérifiez l’état de la (des) courroie(s) d’entraînement tous les

ans ou après toutes les 25 heures de fonctionnement, selon

l’événement qui se produit le premier. Remplacez toute courroie

d’entraînement fissurée, éraillée, usée ou étirée. Ne remplacez

la courroie d’entraînement que par une courroie du même type.

N’utilisez pas des courroies à bande unique. Pour réglez la(les)

bande(s) d’entraînement, procédez de la manière suivante :

5.8 RÉGLAGE DE LA COURROIE

D’ENTRAÎNEMENT

1. Mettez le levier d’engagement en position RELEASE

(DESSERRAGE).

2. Désenclenchez la prise de force et arrêtez le moteur du

tracteur.

3. Retirez l’arbre de la prise de force du tracteur et déconnectez-

le de l’attelage trois points.

4. Mettez le levier d’engagement en position CHIPPING

(DÉCHIQUETAGE).

5. Retirez les boulons de 5/16 po pour enlever soit la protection

avant soit la protection arrière de la courroie.

6. Serrez ou desserrez le boulon à œil à la base de la poulie-

tendeur jusqu’à ce que la flèche soit de 7/16 po lorsqu’une

charge de 20 lb est exercée sur le boulon. (Figure 5.4)

7. Remettez les protections de courroie en place.

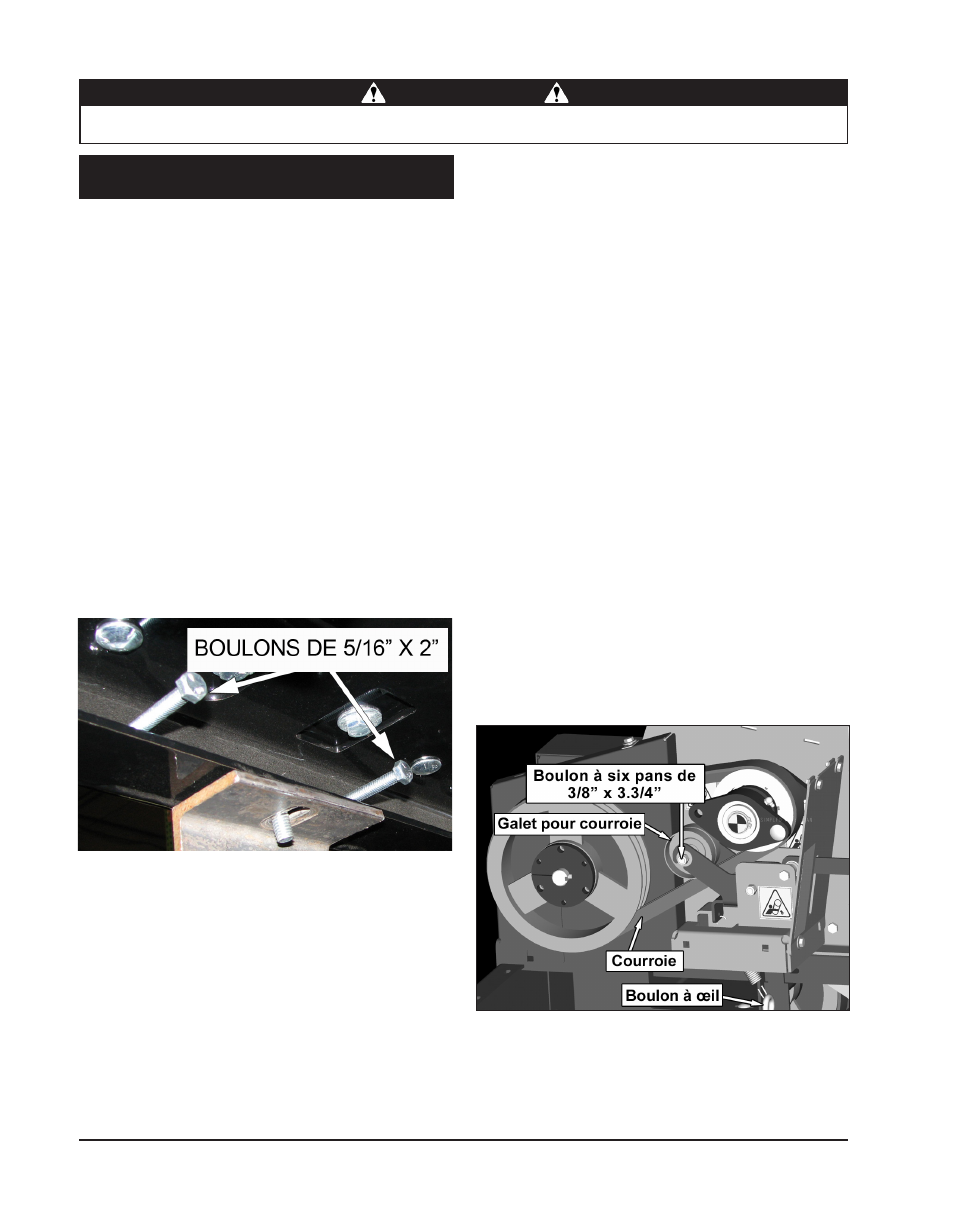

Figure 5.3 – Boulons de réglage

Figure 5.5– Remplacement de la courroie d’entraînement avant

5.9.2 MODÈLES À PDF

COURROIE D’ENTRAÎNEMENT AVANT

1. Mettez le levier d’engagement en position RELEASE

(DESSERRAGE).

2. Désenclenchez la PDF et arrêtez le moteur du tracteur.

3. Retirez l’arbre de PDF du tracteur et débranchez-le de

l’attelage en trois points.

4. Retirez les quatre boulons à six pans de 5/16 x 5/8 po et

les quatre boulons à six pans de 5/16 x ¾ po qui fixent

la protection de la courroie avant sur le logement de la

déchiqueteuse. Retirez la protection et mettez-la de côté.

5. Retirez l’anneau élastique qui fixe l’arbre de rotor sur le palier

puis retirez les boulons de 1/2 x 1-1/2 po reliant le palier avant

à l’ensemble soudé de support du palier.

6. Retirez les quatre boulons de carrosserie de 3/8 x 1 po, les

rondelles et écrous Nylock qui fixent l’ensemble soudé du

support de palier sur le logement de la déchiqueteuse. Retirez

l’ensemble soudé du support de palier et mettez-le de côté.

7. Desserrez le boulon à œil pour relâcher la tension existant

sur la courroie (Figure 5.5).

8. Retirez le boulon à six pans de 3/8 x 3-3/4 po, les rondelles

et l’écrou Nylock qui fixent la poulie-tendeur sur le support

de la poulie.

9. Retirez la poulie-tendeur. Retirez l’ancienne courroie et

installez la nouvelle.
