7 dÉChIQUETEUSE À PLaTEaU ToURnanT
FRANÇAIS
ASSEMBLAGE
2.7 RACCORdemeNT de LA bATTeRIe
Pour éviter les étincelles et une explosion possible ou un
incendie causé par un court-circuit, ne pas toucher la borne
(+) positive de la batterie et tout métal environnant avec
des outils, de la bijouterie ou d’autres objets métalliques.
au moment d’installer les câbles de la batterie, connecter
d’abord le câble (+) positif et le câble (-) négatif en dernier.
AVeRTISSemeNT
AVeRTISSemeNT
ne pas faire fonctionner cette unité sans avoir Installé
correctement la trémie de déchiqueteuse. Les lames rotatives
de coupe peuvent causer des blessures sérieuses.
2.8 TRÉmIe de dÉCHIqUeTeUSe
Monter la trémie de déchiqueteuse sur le bâti de déchiqueteuse
en utilisant huit boulons 3/8” x 1” et des écrous de blocage. Utiliser
trois boulons de chaque côté et deux sur la partie inférieure
(Figure 2.1.)
Pour introduire les boulons du haut, faire tourner le rouleau
d’alimentation jusqu’à ce que les encoches (une de chaque côté)
sur le rouleau d’alimentation soient alignées avec les trous des
boulons supérieurs.

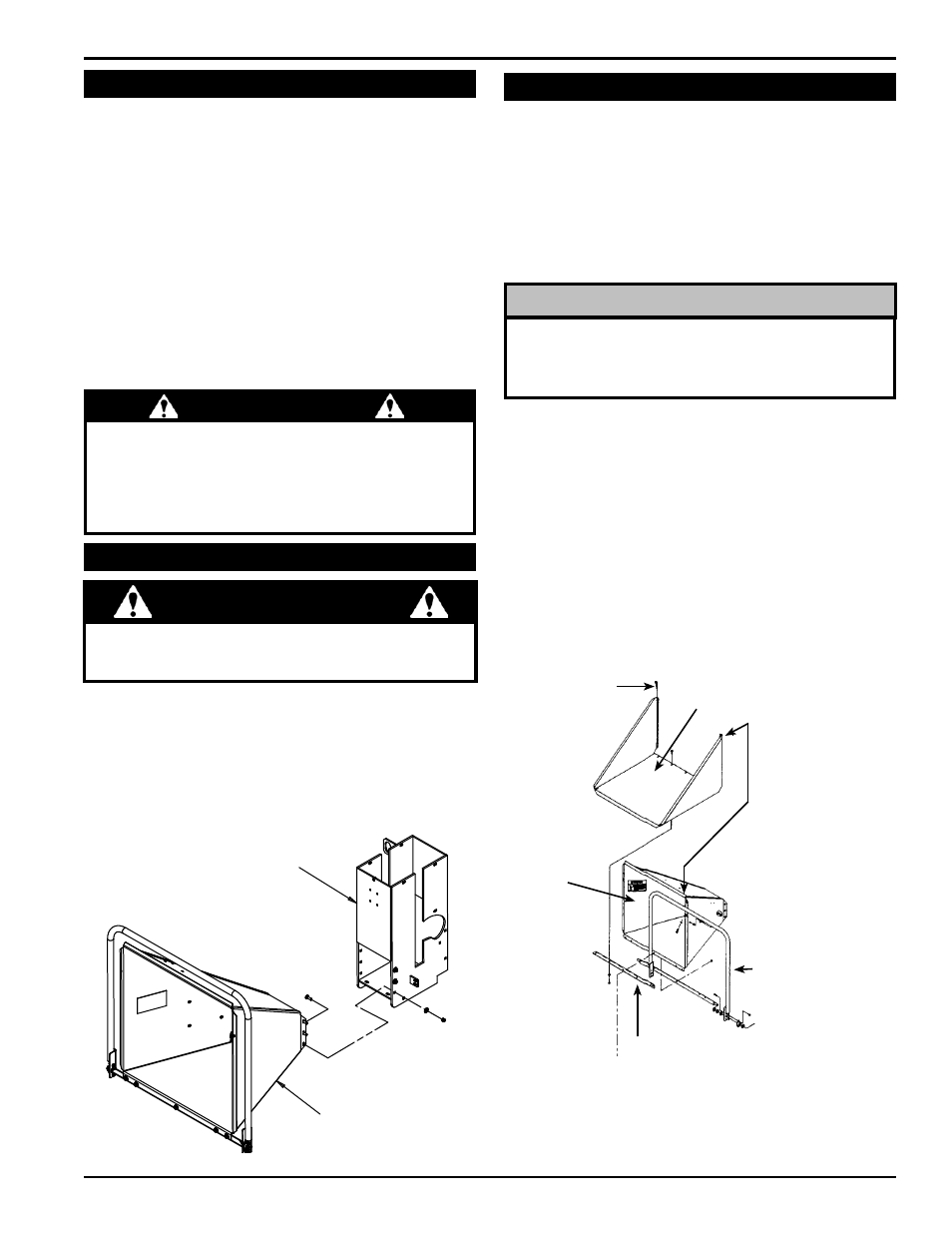

Figure 2.1 – Ensemble de trémie de déchiqueteuse
GOULOTTE DE DÉCHIQUETEUSE
ALIMENTATION HYDRAULIQUE
2.9 PLATeAU de RALLONGe de TRÉmIe
Le plateau de rallonge de trémie est un article en option qui est
acheté séparément pour les modèles nationaux.
Le plateau de rallonge de trémie est standard sur les modèles
S & F.
après avoir monté la trémie de déchiqueteuse sur le bâti 1.
de cette dernière, faire glisser le plateau de rallonge de
trémie sur la trémie de déchiqueteuse comme l’indique la
Figure 2.2.
aligner les cinq trous de boulon dans le plateau de rallonge 2.
de trémie avec les trous de boulon dans l’articulation de
rallonge.
Introduire un boulon de carrosserie 3/8” x 1” (compris dans le
3.
nécessaire du propriétaire) à travers les deux trous extérieurs
sur le plateau de rallonge et l’articulation de rallonge. attacher
les boulons avec des rondelles et écrous.
Introduire un boulon de carrosserie 3/8” x 1” à travers
4.
l’extrémité du support de trémie et les trous du milieu
se trouvant sur l’articulation de rallonge et le plateau de
rallonge. attacher les boulons de façon sûre avec rondelle
et écrous.
Figure 2.2 – Ensemble de plateau de rallonge de trémie.
Goupille en
épingle à cheveux
Levier de
commande
d’alimentation
Trémie de
déchiqueteuse
articulation
de rallonge
Plateau de
rallonge
Positionner cette lèvre
derrière la lèvre se
trouvant sur la trémie
de déchiqueteuse
indiquée ci-dessous.
Tenir le plateau de
rallonge directement
au-dessus de la trémie
de déchiqueteuse et
le faire glisser vers le
bas.
S’assurer que la lèvre du plateau de rallonge est bien
positionnée derrière la lèvre de la trémie de déchiqueteuse.
Cela procure une surface plus plate et empêche des
obstructions pendant l’alimentation de la machine.
NOTe
Vous aurez besoin d’acheter une batterie. Choisissez
une batterie qui respecte ou dépasse les spécifications
du fabricant du moteur. Consultez distributeur manuel
ou autorisé du propriétaire de votre moteur pour obtenir
les détails.
Pour installer la batterie:
ouvrez la boîte de la batterie et insérez la batterie dans
le boîtier de la batterie.
Fixez le câble de batterie positif (rouge) du moteur à la
borne de batterie positive (+).
Fixez le câble de batterie négatif (noir) du moteur à la
borne négative (-) de la batterie.
Fixez le couvercle sur la boîte de la batterie avec la
sangle.
