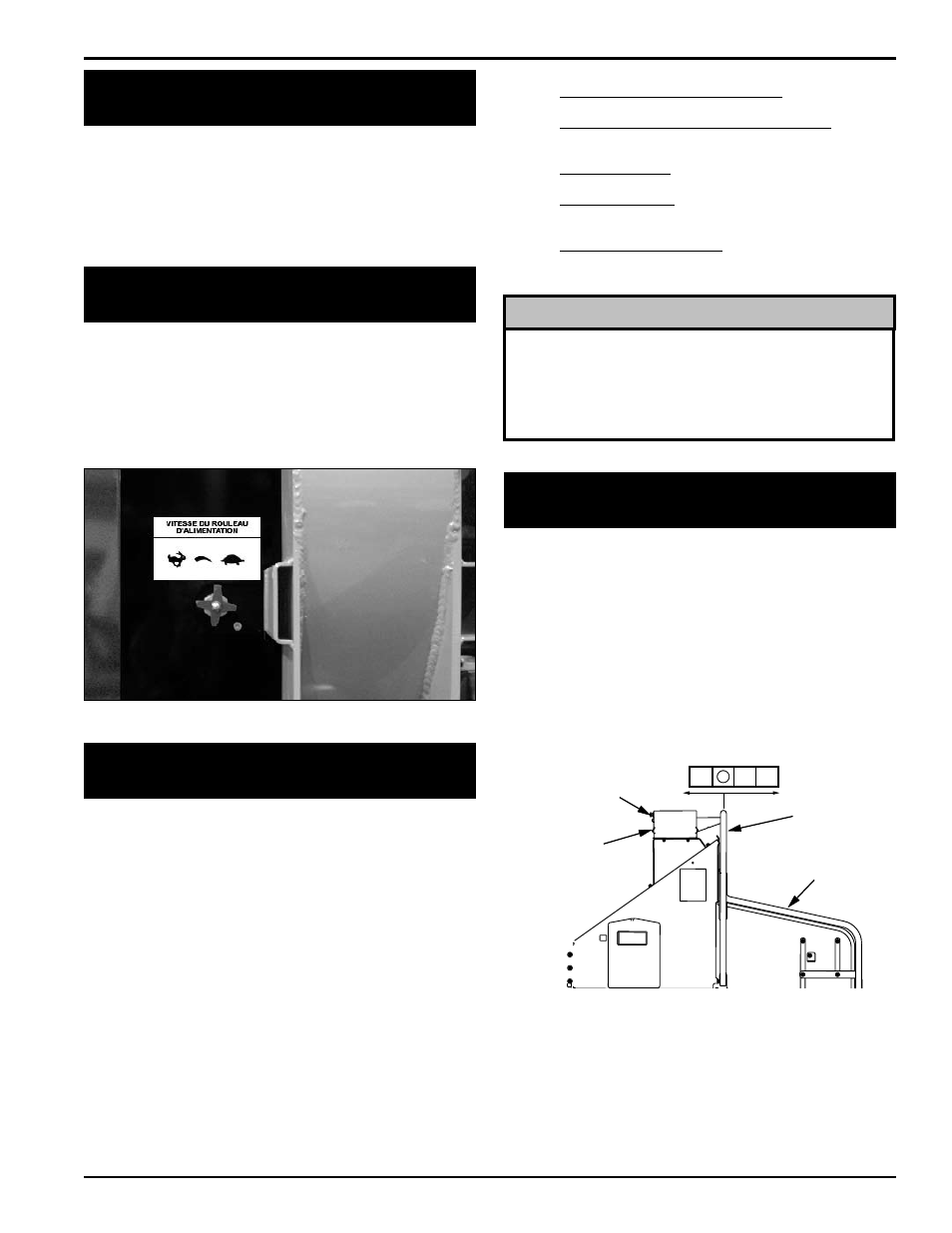

13 DÉCHIQUETEUSE 8 poUCES A pLATEAU ToURNANT
FRANÇAIS
FONCTIONNEMENT
4.6 ReLeVeR/AbAISSeR Le
COUVeRCLe d’ACCÈS
Faites tourner la trémie de décharge de sorte qu’elle soit 1.
parallèle au couvercle d’accès.
Enlevez les deux boulons 3/8” x 1-1/4”, écrous et rondelles 2.
fixant le couvercle d’accès sur le bâti de la déchiqueteuse.
après avoir abaissé le couvercle d’accès, fixez le couvercle 3.
d’accès sur le bâti de la déchiqueteuse en utilisant deux
boulons 3/8” x 1-14”, écrous et rondelles.
La commande de vitesse du rouleau d’alimentation est utilisée
pour permettre à l’opérateur d’avoir une meilleure commande du
matériau introduit dans la déchiqueteuse.
Pour avoir un déchiquetage optimal, on recommande que le
rouleau d’alimentation fonctionne à un débit plus rapide pour
les petites branches et à un débit plus lent pour les grosses
branches.
4.7 COmmANde de VITeSSe dU
ROULeAU d’ALImeNTATION
Figure 4.2 – Commande de vitesse du rouleau d’alimentation
4.8 CONTRÔLeUR d’ALImeNTATION de
LA dÉCHIqUeTeUSe
Le capteur de vitesse du rotor doit clignoter, sinon le contrôleur
ne fonctionne pas. Le dégagement entre le capteur et le
boulon doit être compris entre 0,8 mm et 2,4 mm. Il y a
également deux capteurs dans le boîtier de commande du
rouleau d’alimentation. Ceux-ci doivent avoir un dégagement
de 2 mm.
RemARqUe
4.9 bARRA de COmmANde dU
ROULeAU d'ALImeNTACIÓN
Cette machine est équipée d’un contrôleur Plus 1. Ce
dispositif contrôle la vitesse du disque de la déchiqueteuse
et règle le rouleau d’alimentation.
Lorsque la vitesse du disque de la déchiqueteuse tombe en-
dessous d’une plage prédéfinie, le rouleau d’alimentation
s’arrête automatiquement pour permettre au disque de la
déchiqueteuse de traiter les matières végétales.
Lorsque le disque de la déchiqueteuse reprend sa vitesse
de déchiquetage, le rouleau d’alimentation se réenclenche
automatiquement.
Fonction « essayer à nouveau » : Si le rouleau d’alimentation
s’obstrue, le contrôleur inverse momentanément le rouleau
pour permettre d’enlever l’obstruction. Le contrôleur réen-
clenche alors le rouleau d’alimentation et l’alimentation des
matières végétales reprend.
Si ce cycle se poursuit, retirez ou repositionnez les matières
végétales à la main.
N’oubliez pas d’affûter les lames fréquemment afin de faci-
liter le passage des matières végétales.
Le témoin de contrôle clignotera de différentes couleurs
pour afficher les codes suivants (voir la section 6 pour
plus de détails) :
Vitesse de fonctionnement normale : • Le témoin vert fixe
indique que le moteur a atteint son plein régime.
barre d’alimentation pas en position SToP : • Le témoin
rouge clignotant indique que l’opérateur doit mettre la
barre d’alimentation en position SToP.
Code d’entretien : • Témoin orange clignotant rappelant
de vérifier le tranchant des lames.
Régime insuffisant • : Le témoin vert clignotant indique
que l’opérateur doit augmenter le régime moteur
avant de commencer à déchiqueter.
barre de sécurité activée : • Témoin rouge fixe
(modèles européens uniquement).
BARRE DE SÉCURITÉ
(MODÈLES EUROPÉEN)
BOUTON DE
RESTAURATION/PRIORITÉ
(MODÈLES EUROPÉEN)
LE TÉMOIN DE
CONTRÔLE
R
REVERSE
R F
FORWARD
STOP
REVERSE
BARRE DE
COMMANDE
La barre de commande du rouleau d ’alimentation sert à
commander manuellement le sens de rotation du rouleau
d’alimentation.
Mettez la barre de commande du rouleau •
d’alimentation en position FoRWaRd (F) (avant)
lorsque vous souhaitez introduire des matières
végétales dans la déchiqueteuse. Le témoin de
contrôle doit être vert fixe.
Mettez la barre du rouleau d’alimentation •
en position REVERSE (R) (arrière) lorsque vous
souhaitez pousser les matières végétales hors
de la goulotte.
Mettez la barre du rouleau d’alimentation •
en position SToP (arrêt) pour stopper la rotation
du rouleau d’alimentation.
