6 DÉCHIQUETEUSE À PRISE DE FORCE 540
Partie
ASSembLAGe
2.1 FIXATION dU SUPPORT de LA
GOULOTTe (mOdÈLeS À AVANCe
HydRAULIqUe UNIqUemeNT)
2
AVeRTISSemeNT
2.2 FIXATION de LA GOULOTTe de LA
dÉCHIqUeTeUSe
Si des boulons ou des écrous sont tombés dans la
machine, il est important de les enlever avant de démarrer
la machine. Retirez ces articles de la zone de la broyeuse
N’utilisez pas cette machine si la goulotte n’est pas
correctement installée. Les lames rotatives pourraient causer
de graves blessures.
AVeRTISSemeNT
Sortez la déchiqueteuse de l’emballage. 1. Placez la machine
sur une surface horizontale avant de tenter de l’assembler.
Le tableau des couples de serrage de la section 8 indique les
couples de serrage minimaux des boulons et des vis.
Fixez le support de la goulotte sur l’avant de la base de la
2.
déchiqueteuse à l’aide d’un boulon de 3/8 x 1 po, d’une
rondelle et d’un écrou. Reportez-vous à la Figure 2.1.
Sur les modèles à avance par gravité, montez la goulotte sur le
support de montage du châssis à l’aide de 8 boulons de 3/8 x
1 po et de contre-écrous (Figure 2.2). Utilisez trois boulons de
chaque côté et deux sur la partie inférieure. Sur les modèles à
avance hydraulique, montez la goulotte directement sur le rouleau
d’alimentation comme illustré Figure 2.3

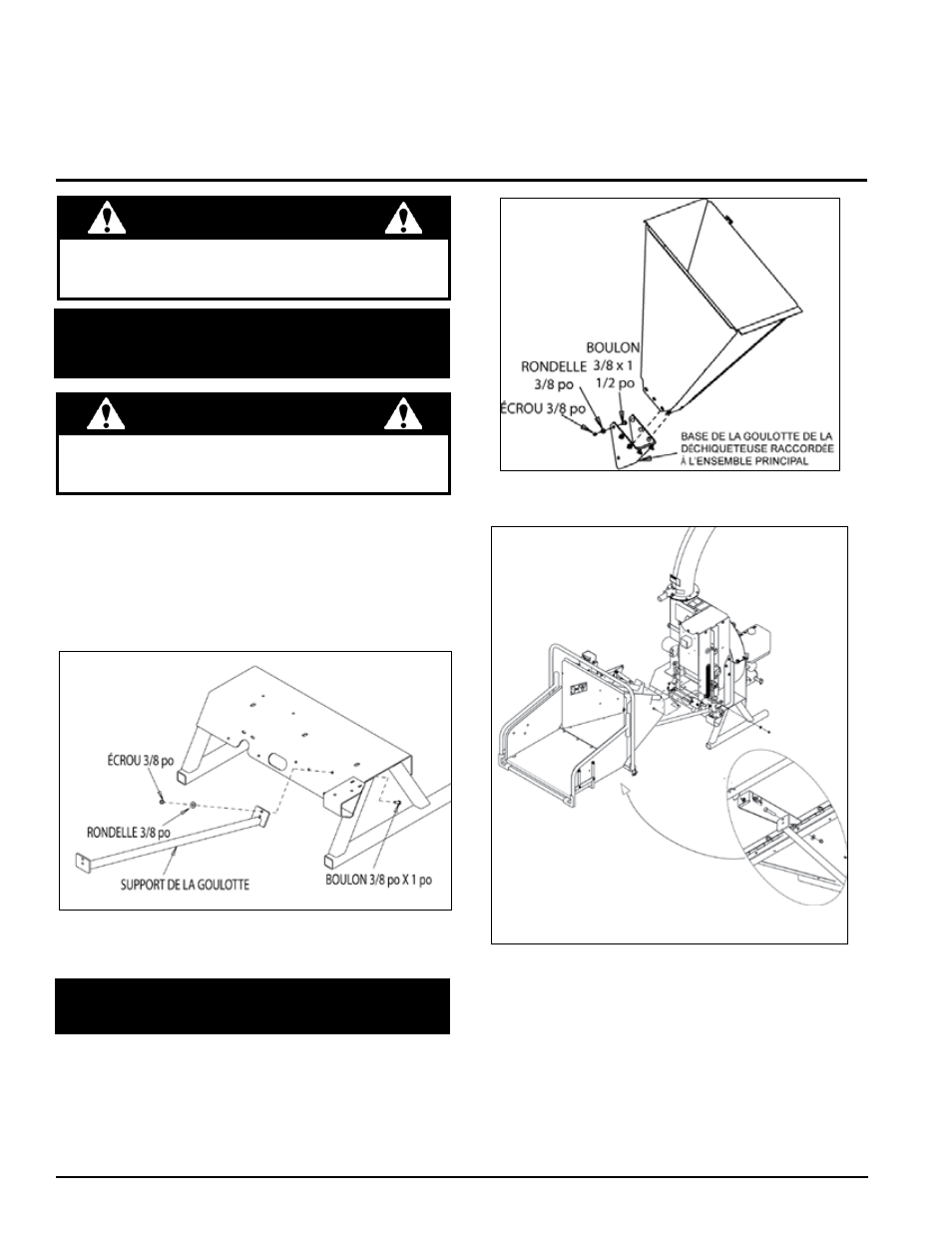

Figure 2,1. Positionnement du support de la goulotte
Figure 2.2. Fixation de la goulotte de la déchiqueteuse (modèles à
avance par gravité)
Figure 2,3. Fixation de la goulotte de la déchiqueteuse (modèles hy-
drauliques)
• Sur les modèles à avance hydraulique, connectez les trois
câbles sortant de la goulotte aux connecteurs situés sous le
rouleau d’alimentation.
