Digi-Star EZ 400 - Manuel (Page 3)

Notice utilisateur
D3655 -FR 1
Avertissement! Enlevez le câble d’alimentation avant l’utilisation de
câbles de démarrage ou avant de charger la batterie
avec un « chargeur rapide ».
Enlevez tous les câbles de l’indicateur avant de
souder à l’appareillage. L’indicateur de pesage et les
jauges de contrainte pourront être endommagés en
permanence.

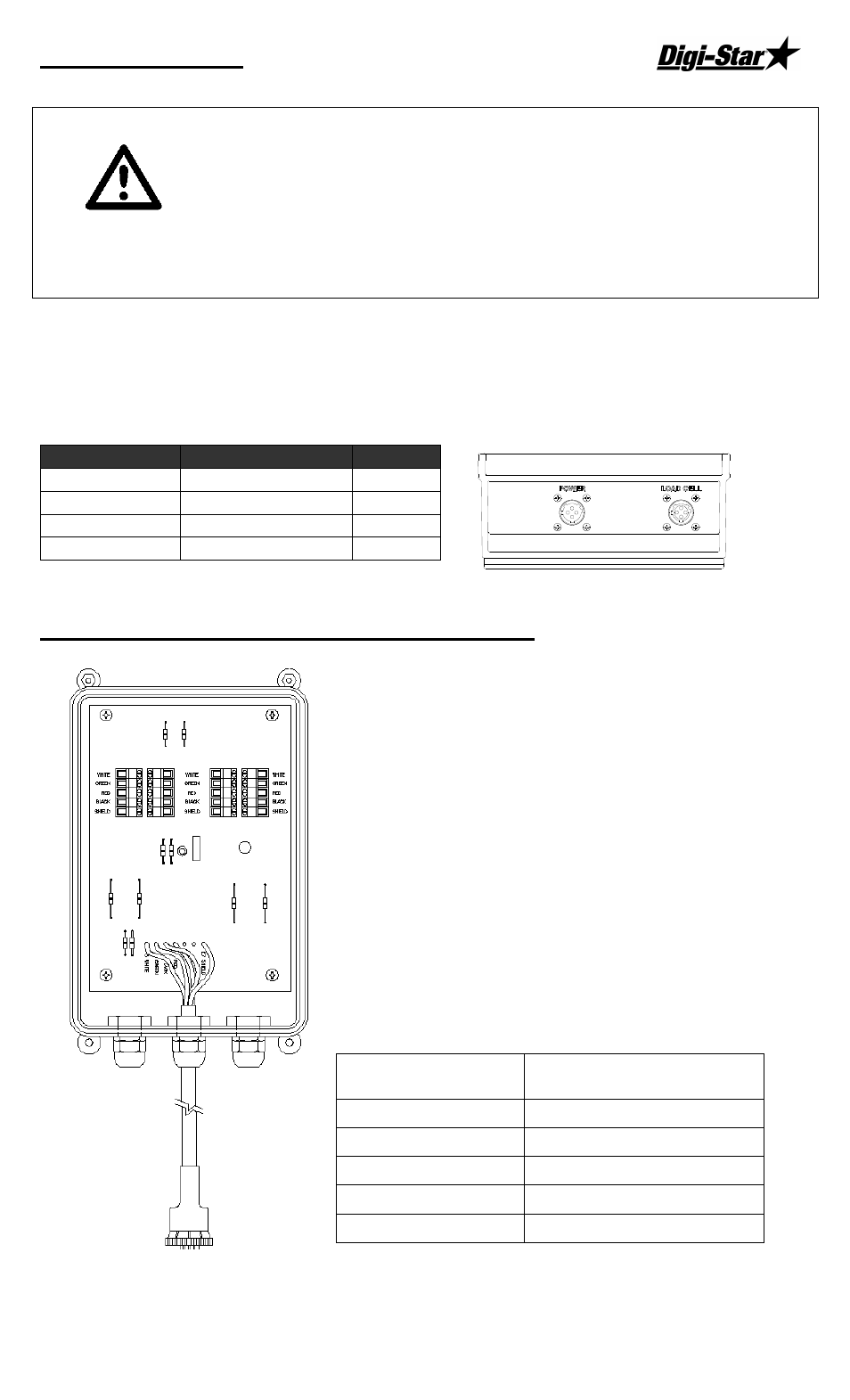

CONNEXION DU CÂBLE CÔTÉ INFÉRIEUR DE L’INDICATEUR
D’ALIMENTATION DIGI-STAR
Couleur du fil Fonction Conn.
ROUGE Batterie (+12Vcd) 1
NOIR MASSE 2
ORANGE Non utilisé 3
BLEU Non utilisé 4
Connexion de la jauge de contrainte
L’indicateur a été conçu pour travailler avec des
cellules de chargement de capteur de flexion. Le
système est équipé en standard avec une boîte de
jonction des jauges de contrainte. Un câble va de la
boîte de jonction à l’indicateur de pesage. Des
rallonges de différentes longueurs sont en vente chez
votre distributeur.
Le câble de la boîte de jonction est branché sur la
connexion LOAD CELL au côte inférieur de
l’indicateur de pesage. Connectez les câbles de la
jauge de contrainte à la boîte de jonction (voir figure à
gauche)
Suivez les couleurs sur la carte de connexion pour
être sûr d’un bon raccordement des jauges de
contrainte.
Couleur de la
borne Description
BLANC SIGNAL +
VERT SIGNAL -
ROUGE ALIMENTATION +
NOIR ALIMENTATION –
BLINDÉ BLINDÉ
