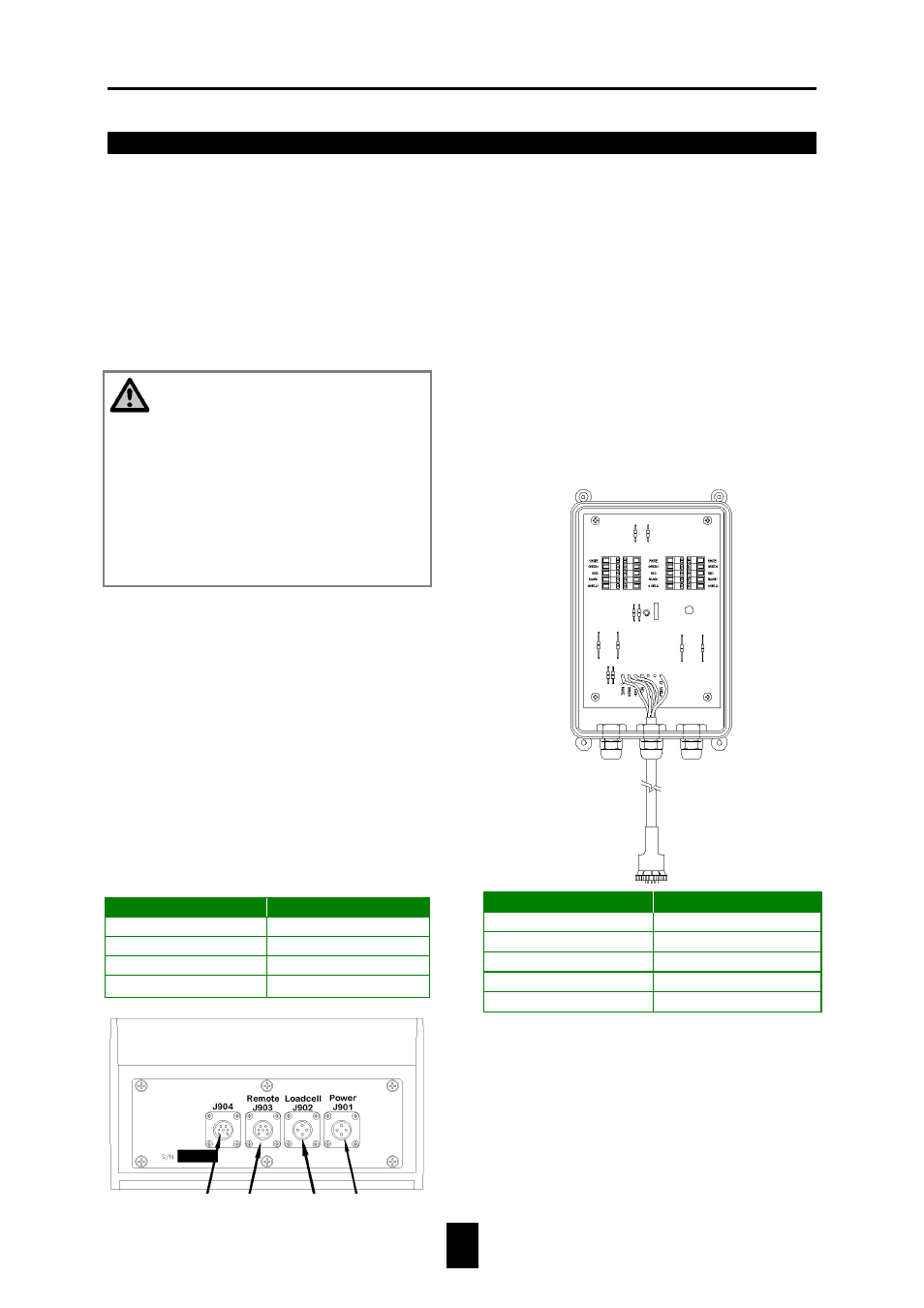

Digi-Star Model EZ2000/EZ2000V 3. Montage et connexion électrique
8
3. Montage et connexion électrique
MONTAGE INDICATEUR DE PESAGE
Vous pouvez monter l'indicateur de pesage
facilement à un support de montage en
montant le côté supérieur sur la plaque et
en montant le côté inférieur avec deux
boulons M6.
CONNEXION ALIMENTATION
Avertissement!
Toujours enlever le câble d'alimentation de
l'indicateur de pesage avant de charger la
batterie avec un "chargeur rapide".
Enlever tous les câbles de connexion de
l'indicateur de pesage, avant que vous
soudiez à l'appareillage. Le cas échéant,
l'indicateur de pesage peut endommager en
permanence!
Le câble d'alimentation doit être connecté
directement à la batterie (du véhicule) ou à
une source de tension régulée. Connecter la
fin d'indicateur du câble d'alimentation au
connecteur J901 sur la carte de fond de
l'indicateur de pesage.
Connecter le fil ROUGE du câble
d'alimentation à un +12VDC; le fil NOIR à
la TERRE ou MASSE. L'indicateur est
protégé par des fusibles internement avec
4A.
CONNEXION CABLE
D'ALIMENTATION
COULEUR FIL FONCTION FIL
ROUGE Batterie (+12Vdc)
NOIR TERRE/MASSE
ORANGE Non utilisé
BLEU Non utilisé
CONNEXION JAUGE DE CONTRAINTE
L'indicateur a été conçu pour travailler avec
les cellules de chargement de capteur de
flexion. Le système est équipé en standard
avec un câble J-BOX, qui va de l'indicateur
de pesage à la boîte de jonction des jauges de
contrainte. Des rallonges de différentes
longueurs sont en vente chez votre
distributeur.
Vous connectez les jauges de contrainte en
connectant le câble de la boîte de jonction sur
le connecteur J902 de la carte de fond de
l'indicateur de pesage. Connecter les câbles
de la jauge de contrainte à la boîte de
jonction, comme indiqué à cette page.
! Suivre la couleur sur la carte de
connexion pour être sûr d'une bonne
connexion des jauges de contrainte.
porte sérielle
(option)
Connexion
boîte de
jonction
Remote
Display
(option)
Câble
d'alimentation
BLANC SIGNAL +
VERT SIGNAL -
ROUGE ALIMENTATION +
NOIR ALIMENTATION -
BLINDE BLINDE
COULEUR BORNE DESCRIPTION
