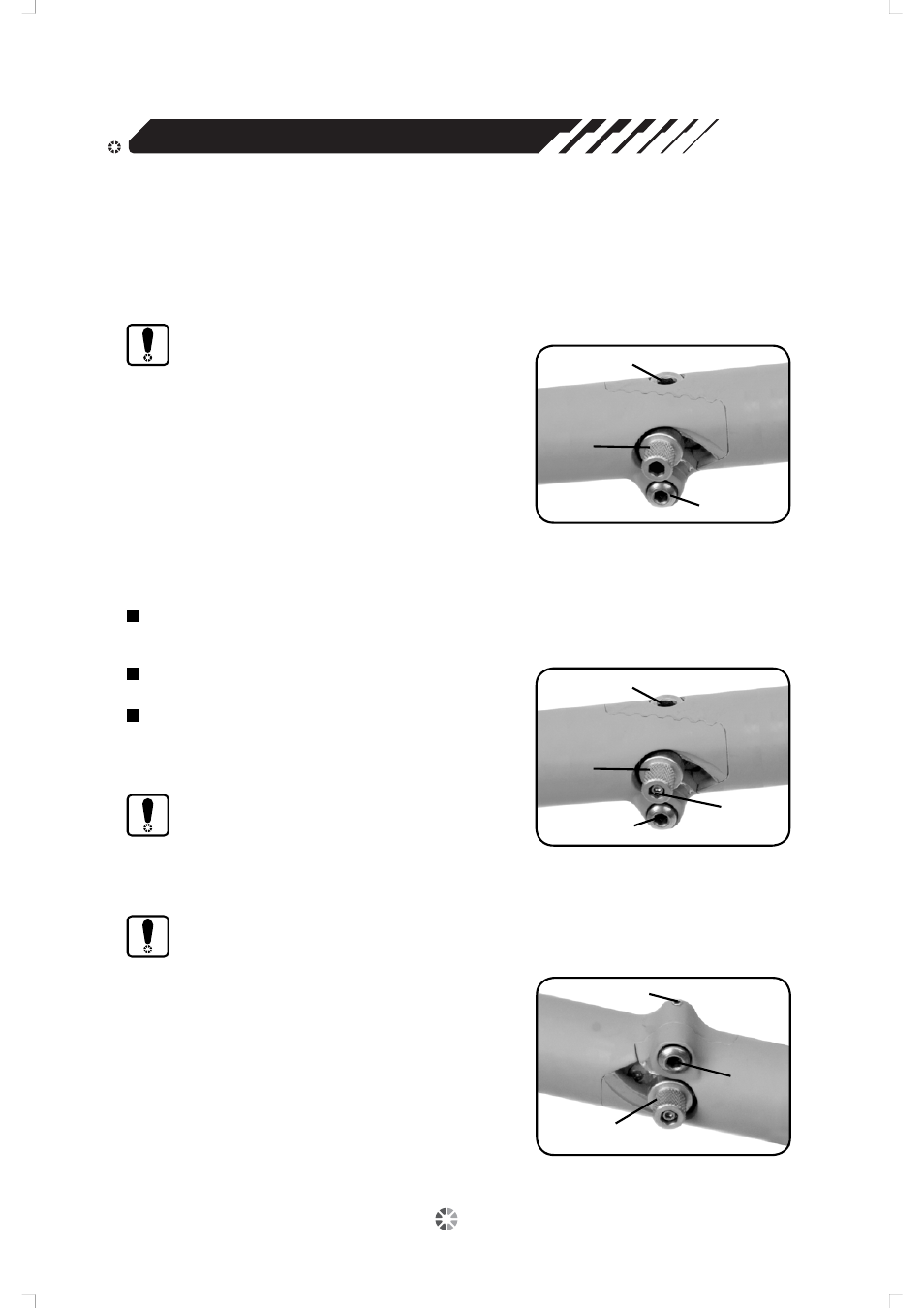

Réglage de la charnière LockJaw
Vue d’ensemble
Boulon de
réglage
Vis de fixation
Boulon OF
Boulon du
pivot
Version B
Boulon de
réglage
Boulon OF
Boulon
du pivot
Version A
Boulon de réglage
Boulon du
pivot
Vis de fixation
Les vélos équipés de la charnière Lock-Jaw
ressemblent à des vélos réguliers – vous devez
regarder de très près pour découvrir la charnière de
pliage du vélo. Pour assurer une utilisation sécurisée
et sans problème de la charnière LockJaw et de votre
vélo, veuillez lire soigneusement les instructions
suivantes.
ATTENTION:
Si pour une raison quelconque vous avez
des doutes à propos de ces réglages,
amener votre vélo chez un technicien
spécialisé pour lui demander de procéder à
ces réglages.
Les charnières LockJaw (une située sur le tube
supérieur et une sur le tube inférieur) ont trois
composants remplissant chacun une fonction
différente.
Boulon OF– ouvre et ferme la charnière LockJaw.
Il est fixé à l’aide d’une vis de sécurité spéciale
(uniquement pour la version B).
Écrou de réglage – ajuste la tension du
mécanisme LockJaw.
Boulon du pivot – Il s’agit de l’axe de la charnière
autour duquel les deux moitiés du cadre pivotent.
Le boulon du pivot peut être réglé pour serrer ou
desserrer la charnière.
ATTENTION:
Utilisez UNIQUEMENT le Boulon OF pour
ouvrir la charnière LockJaw.
ATTENTION:
En règle générale, il n’est pas nécessaire
d’ajuster le boulon du pivot. N’ESSAYEZ PAS
d’ouvrir la charnière LockJaw avec le boulon
du pivot. Réglez la tension du mécanisme
UNIQUEMENT à l’aide de l’écrou de réglage
du mécanisme.
Outils nécessaires: Ŗ%NÃJGZCIQPCNGFGOO
 Ŗ%NÃJGZCIQPCNGFGOO
 Ŗ%NÃJGZCIQPCNGFGOO
Il existe deux versions de charnière
LockJaw. Vérifiez quelle version LockJaw
est installée sur votre vélo veuillez lire
soigneusement les instructions
appropriées.
Pour la version B, les boulons de réglage
possèdent des vis de fixation
supplémentaires (situé à l’intérieur du
boulon de réglage). Consultez les
différentes versions ci-dessus.
La vis de fixation et le boulon du pivot
sont identiques pourles deux versions.
