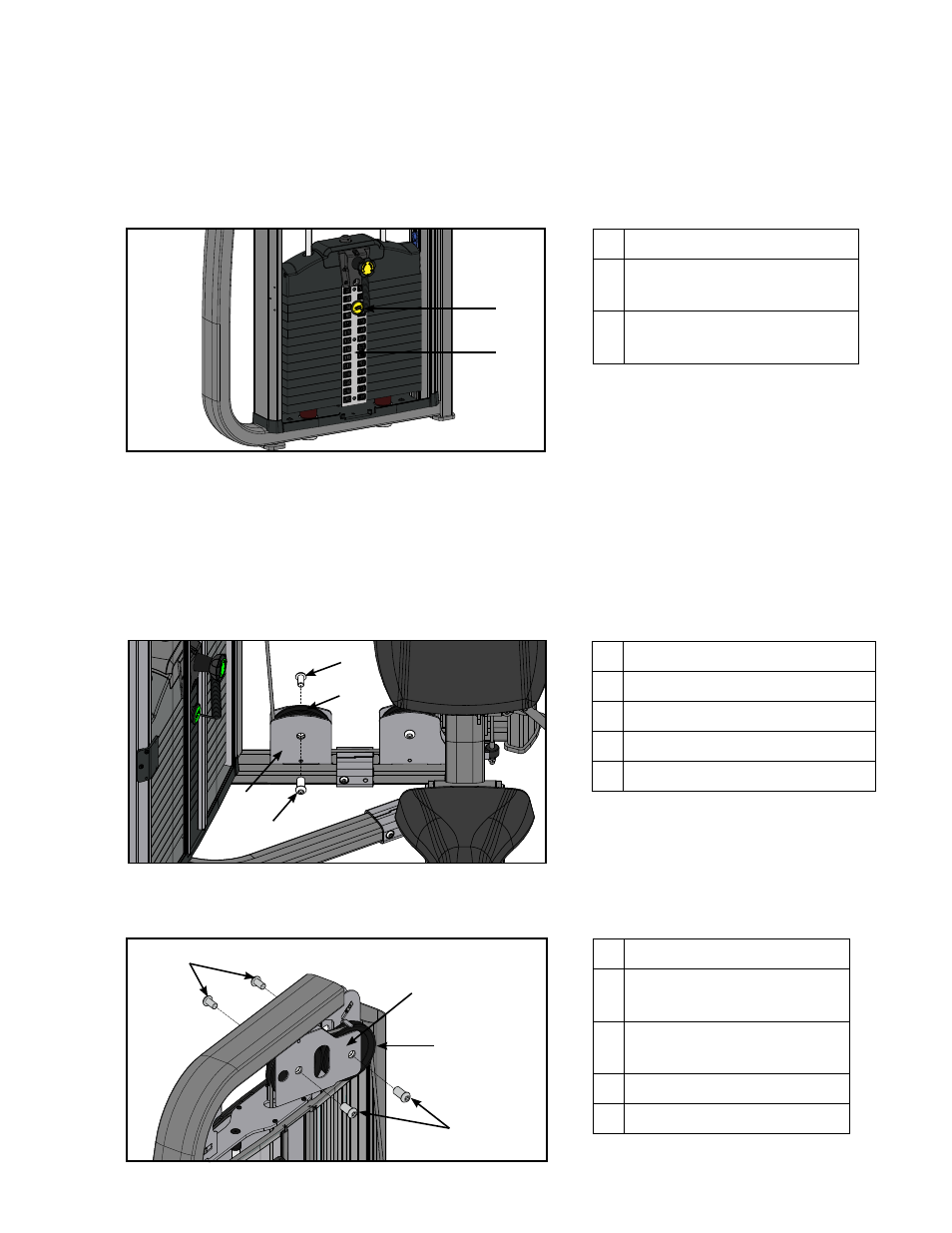

3. Insérez une tige de guidage dans chaque trou de la face avant de la feuille d'étiquettes. (Une
tige de guidage peut être tout objet qui passe par le trou de la colonne de poids, comme une
goupille de sélection des poids.)
4. Alignez les étiquettes et frottez pour les faire adhérer aux plaques de poids.
5. Retirez la face avant, ne décollez pas les étiquettes des plaques de poids.
2
1
Description
1 Goupille de sélection des
poids
2 Étiquettes des plaques de
poids
6. Répétez les étapes ci-dessus pour l'autre moitié des étiquettes de plaques de poids.
Installez le câble
1. Faîtes passer le câble par la fente dans le cache supérieur, par le support de poulie, puis par
la plaque des coulisses.
2. Installez les deux vis six pans à tête bombée et les deux boulons de l'arbre de poulie qui
maintiennent la poulie inférieure au support de poulie, à l'aide de deux clés Allen de 5/16 po.
2
3
4
1
Description
1 Boulon de l'arbre de poulie
2 Vis six pans à tête bombée
3 Poulie inférieure
4 Support de poulie
3. Installez les deux vis six pans à tête bombée et les deux boulons de l'arbre de poulie qui maintiennent
les deux poulies supérieures au support de poulie, à l'aide de deux clés Allen de 5/16 po.
1
2
4
3
Description
1 Boulons de l'arbre de
poulie (2)
2 Vis six pans à tête
bombée (2)
3 Poulie supérieure (2)
4 Support de poulie
