Manuel de l'utilisateur Cybex
8
D. Faites pivoter la came et détachez la courroie de pile de poids
de la came (en desserrant les deux vis de calage situées sur la
pince de courroie à l’aide d’une clé Allen de 7/32 po). Reportez-
vous à la figure 1.
E. Retirez l’une des deux vis de blocage à tête ronde fixant l’arbre
du pivot. Reportez-vous à la figure 2.
F. Retirez avec précaution l’arbre de pivot et l’arbre de poulie.
Reportez-vous à la figure 3. REMARQUE : Faites preuve d’une
extrême prudence lorsque vous retirez l’arbre de façon à ne pas
abîmer les filets.
G. En vous faisant aider, retirez avec précaution les huit vis
de blocage à tête ronde fixant les deux moitiés du châssis.
Reportez-vous à la figure 3.
H. Acheminez chaque moitié à leur place en les faisant passer
avec précaution par l’embrasure de la porte.
I. En vous faisant aider, assemblez les deux moitiés avec
précaution à l’aide des huit vis de blocage à tête ronde
retirées à l’étape 4G. Reportez-vous à la figure 3.
J. Fixez prudemment l’arbre de poulie en utilisant l’arbre de pivot
et les vis de blocage à tête ronde retirées aux étapes 4E et 4F.
Reportez-vous à la figure 2.
K. Attachez la courroie (retirée à l’étape 4D) de pile de poids à la
pince de courroie de la came. Reportez-vous à la figure 1.
L. Poursuivez avec l’étape 5C.
5. Enlevez les pieds d’expédition, puis les capots arrière
A. Enlevez avec précaution chaque support d’expédition en
forme de cône (standard) au moyen de la clé à douille ou
de la clé de 3/4 po.
B. Coupez l’attache d’expédition fixant le poids supérieur.
C. Placez avec précaution les pieds en caoutchouc (fournis
avec l’appareil) sur chaque pied du châssis.
D. Soulevez le poids supérieur et tournez le bouton de réglage
des poids incrémentiels pour sélectionner tous les poids de
15 lb (trois poids incrémentiels de chaque côté).
E. Enlevez les trois vis Phillips qui fixent le capot supérieur (arrière) et
retirez
le capot avec précaution. Reportez-vous à la figure 4.
F. Desserrez les deux vis inférieures illustrées à la figure 5.
REMARQUE : Ne les enlevez pas.
G. Retirez les deux vis supérieures qui fixent le capot arrière.
Reportez-vous à la figure 6.
H. Avec précaution, faites glisser le capot arrière vers le haut et
enlevez-le.

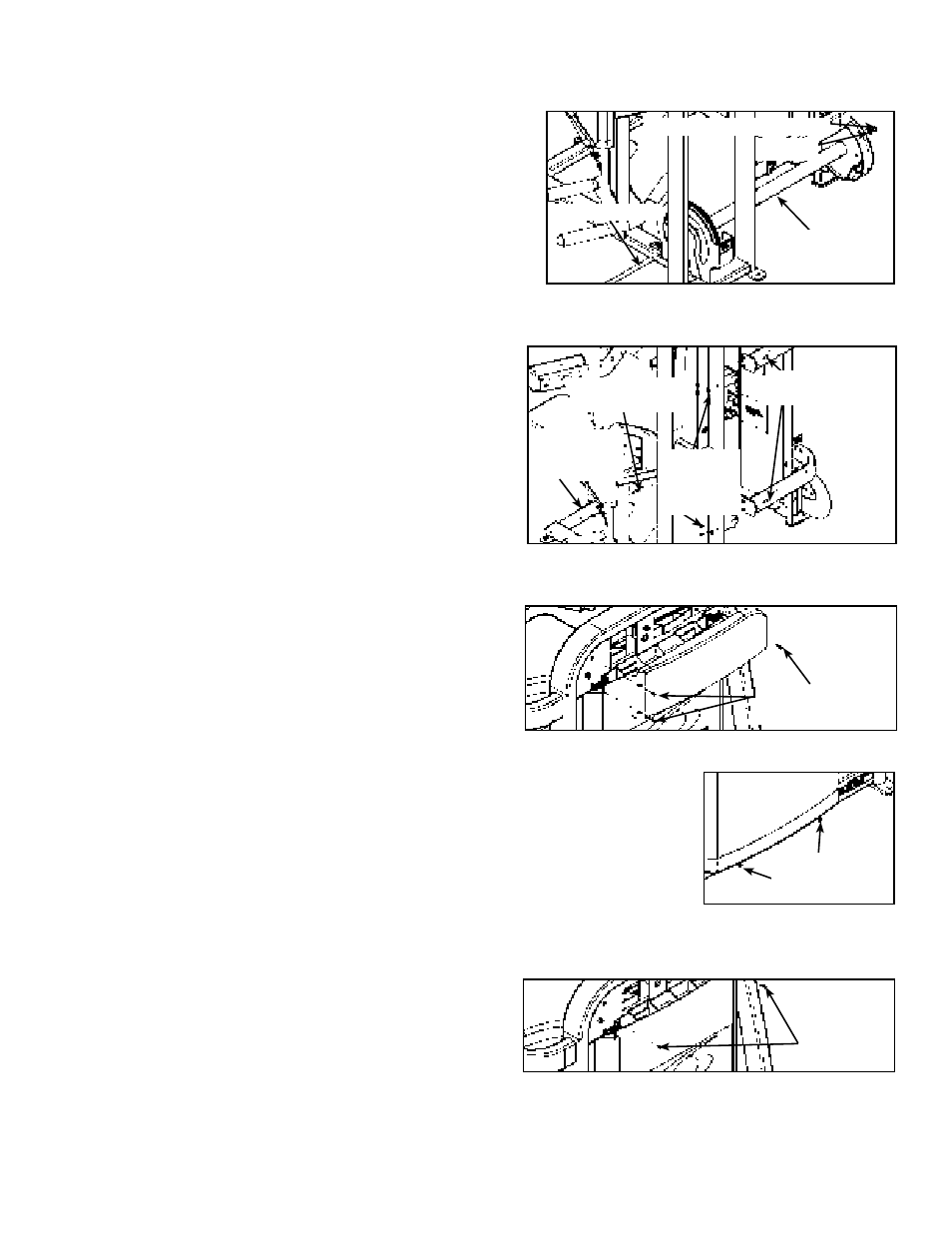

Figure 2
Arbre de poulie
Figure 3
Contre-écrou
Contre-
écrous (2)
Vis de blocage à
tête ronde (2)
Figure 4
Vis
Phillips (3)
Figure 5
Vis (desserrer -
ne pas enlever)
Figure 6
Vis
Vis de blocage à tête ronde
Arbre de pivot
Rondelle
Contre-
écrou
Contre-
écrous (6)
Vis de blocage
à tête ronde (6)
