Manuel de l'utilisateur Cybex
7
Assemblage
Outils Requis
• Clé Allen de 7/32 po
• Clé Allen de 3/4 po
• Clé de 9/16 po
• Clé de 3/4 po ou clé à douille
• Pinces à anneau élastique externe
• Tournevis Phillips
• Huile moteur de poids moyen
• Clé dynamométrique
REMARQUE : Deux personnes sont nécessaires pour exécuter cette
procédure.
REMARQUE : Il incombe au propriétaire de l’établissement ou de l’équipement de veiller à ce qu’un espace suffisant
soit maintenu autour de chaque appareil afin d’assurer la sécurité de l’utilisation et du passage.
1. Assurez-vous de lire attentivement et de bien comprendre toutes les instructions
avant d’entreprendre une quelconque procédure figurant sur cette feuille
2. Vérifiez si vous avez reçu la configuration appropriée
A. Vérifiez si vous avez reçu l’appareil dans la couleur que vous avez commandée.
B. Vérifiez si vous avez reçu les plaques de poids et les autocollants de plaque de poids.
C. Vérifiez si vous avez reçu le Manuel du propriétaire du Cybex Eagle pour l’extension du muscle grand dorsal.
D. Vérifiez si vous avez reçu la feuille de garantie.
3. Déplacez l’appareil jusqu’à l’emplacement souhaité
A. Notez les dimensions de l’appareil :
Au repos - 66,02 L x 42,57 Larg. x 57,53 H (po)
167,69 L x 108,12 Larg. x 146,12 H (cm)
En fonctionnement - 80,22 L x 42,57 Larg. x 57,53 H (po)
203,75 L x 108,12 Larg. x 146,12 H (cm)
Poids de l’appareil (avec la pile de poids) - 516 lb (234,05 kg)
B. Vérifiez si vous pouvez faire passer l’appareil dans l’/les embrasure(s) de porte requise(s).
C. Si c’est le cas, placez l’appareil à l’emplacement voulu et passez directement à l’étape 5.
D. Si les piles de poids doivent être installées, passez à l'étape 6.
E. Sinon, exécutez l’étape 4.
4. Instructions relatives à l’embrasure de porte
REMARQUE : Si votre appareil passe par l’embrasure de porte, ignorez
l’étape 4. S’il ne passe pas, exécutez l’étape 4.
A. Enlevez avec précaution chaque support d’expédition en
forme de cône (standard) au moyen de la clé à douille ou
de la clé de 3/4 po.
B. En vous faisant aider, retirez avec précaution les neuf vis
de blocage à tête ronde fixant les deux moitiés du châssis.
Reportez-vous à la figure 1.

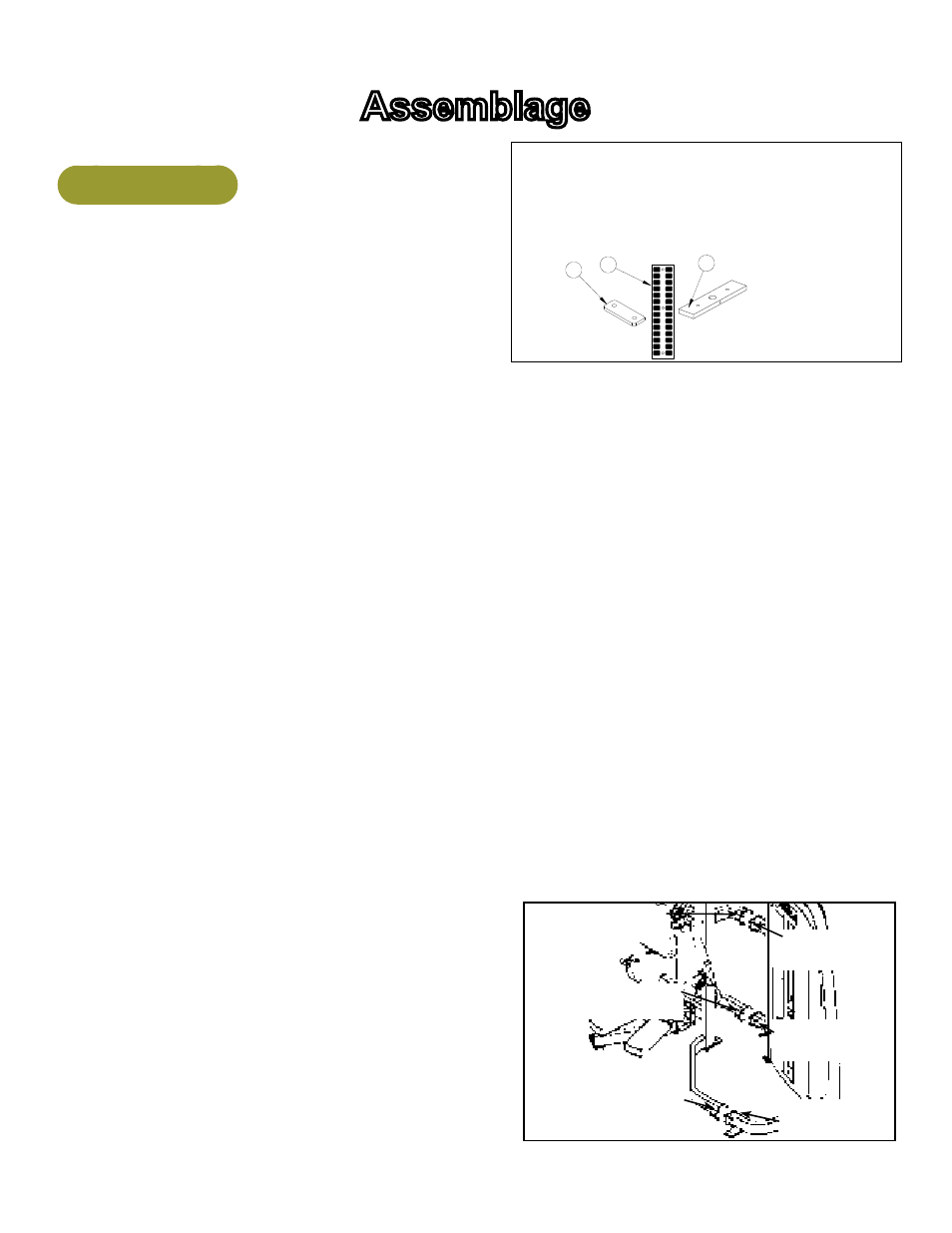

Figure 1
Vis de blocage à
tête ronde (3)
Vis de blocage à
tête ronde (3)
Vis de blocage à
tête ronde (3)
Contre-
écrous (3)
Contre-
écrous (3)
Contre-
écrous (3)
3
130.5
270 121.5
112.5
103.5
94.5
85.5
31.5
58.5
49.5
40.5
76.5
67.5
22.5
13.5
290
130
170
190
230
210
150
250
50
90
70
110
30
2
1
1 6 11090-392 PAYER LE COUSSIN
2 1 12000-560 DECALCOMANIE, PESER LA
PLAQUE (30 - 290)
3 9 4000C101 WEIGHT STACK PLATE
ITEM QTY PART NO. DESCRIPTION
