Manuel de l'utilisateur Cybex
9

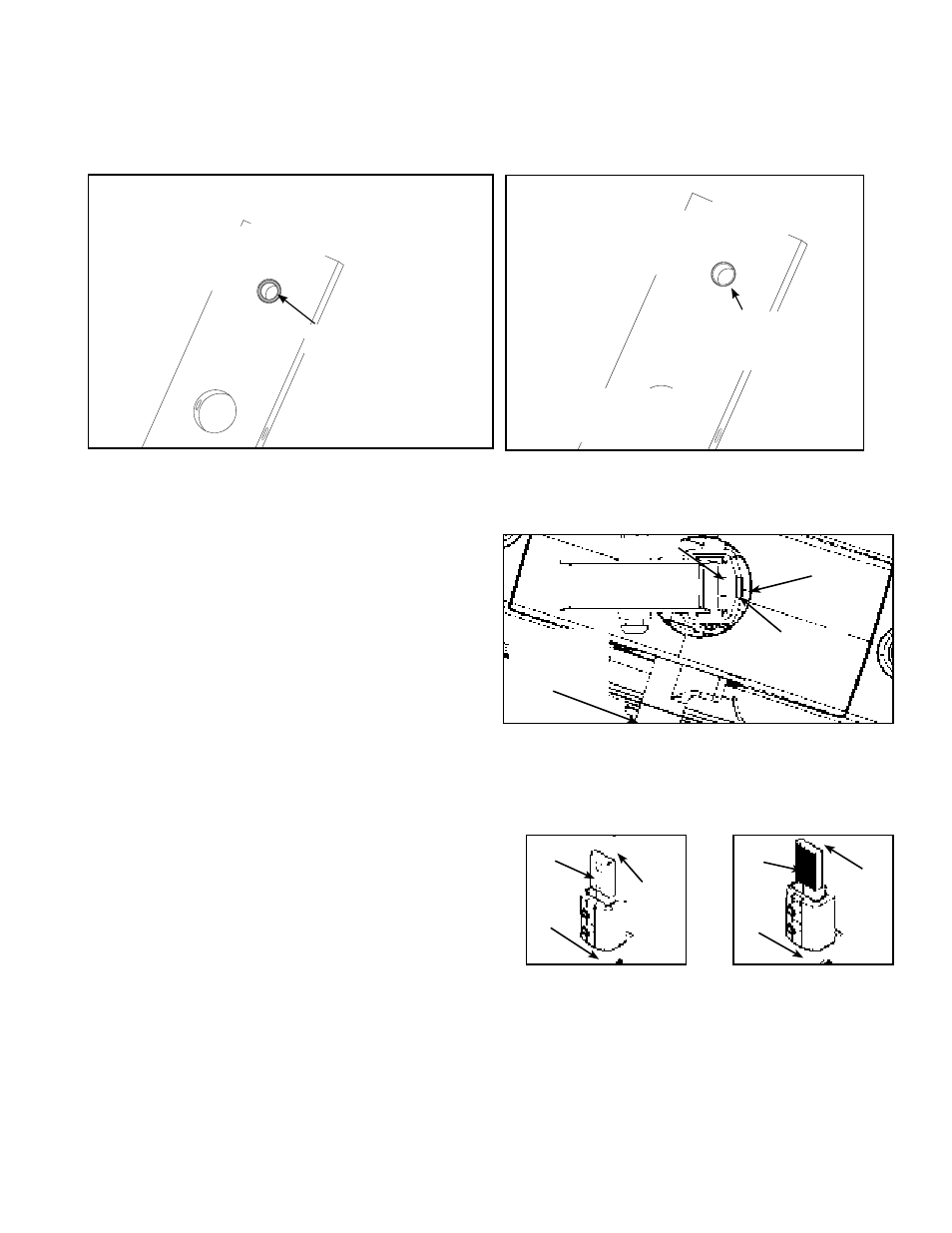

H. Installez minutieusement les plaques de poids, une par une. REMARQUE : Lorsque vous installez les plaques de poids,
positionnez-les de sorte que les larges bords des bagues soient orientés vers le haut et les bords étroits des bagues soient
orientés vers le bas. Reportez-vous aux figures 6A et 6B.
I. Faites glisser le poids supérieur sur les tiges guides.
J. Placez l’anneau élastique inférieur et la rondelle ondulée
sur la tige guide (à environ 3 po/7,62 cm de l’extrémité
supérieure de la tige guide).
K. Soulevez la tige guide par l’orifice de montage et installez
l’anneau élastique supérieur.
L. Abaissez la tige guide et fixez l’anneau élastique inférieur.
Répétez les étapes 6J à 6L pour l’autre tige guide.
7. Acheminement de la courroie
A. Vérifiez si la courroie passe par le dessus du support de
poulie et acheminez l’extrémité de la courroie vers le bas,
jusqu’au poids supérieur.
B. Vérifiez si la pince de la courroie située sur le poids
supérieur est correctement alignée avec la poulie supérieure.
REMARQUE : La courroie doit s’acheminer tout droit
de la poulie à la pince. Reportez-vous à la figure 7.
REMARQUE : La figure 7 montre une vue en plan
de la poulie supérieure jusqu’à la plaque supérieure.
C. Faites glisser la courroie par la fente située dans la pince
de la courroie.
D. Vérifiez si la courroie et la pièce de renfort sont installées
correctement, tel qu’illustré à la figure 8A. REMARQUE :
N’installez pas la pièce de renfort à l’envers, tel qu’illustré
à la figure 8B.
Figure 7
Poulie supérieure
Vis de
calage
Courroie
Pièce de
renfort
Bouton de
réglage des
poids
incrémentiels
Acheminement correct
de la courroie
Acheminement erroné
de la courroie
Figure 8A
Tige
Courroie
Pièce
de
renfort
Tige
Courroie
Pièce
de
renfort
Figure 8B
INCORRECT
LARGE bord de
la bague orienté
vers le haut
CORRECT
REMARQUE : Le bord étroit
de la bague doit être orienté
vers le bas.
Figure 6A Figure 6B
Bord ÉTROIT
de la bague
