Manuel de l'utilisateur Cybex
8

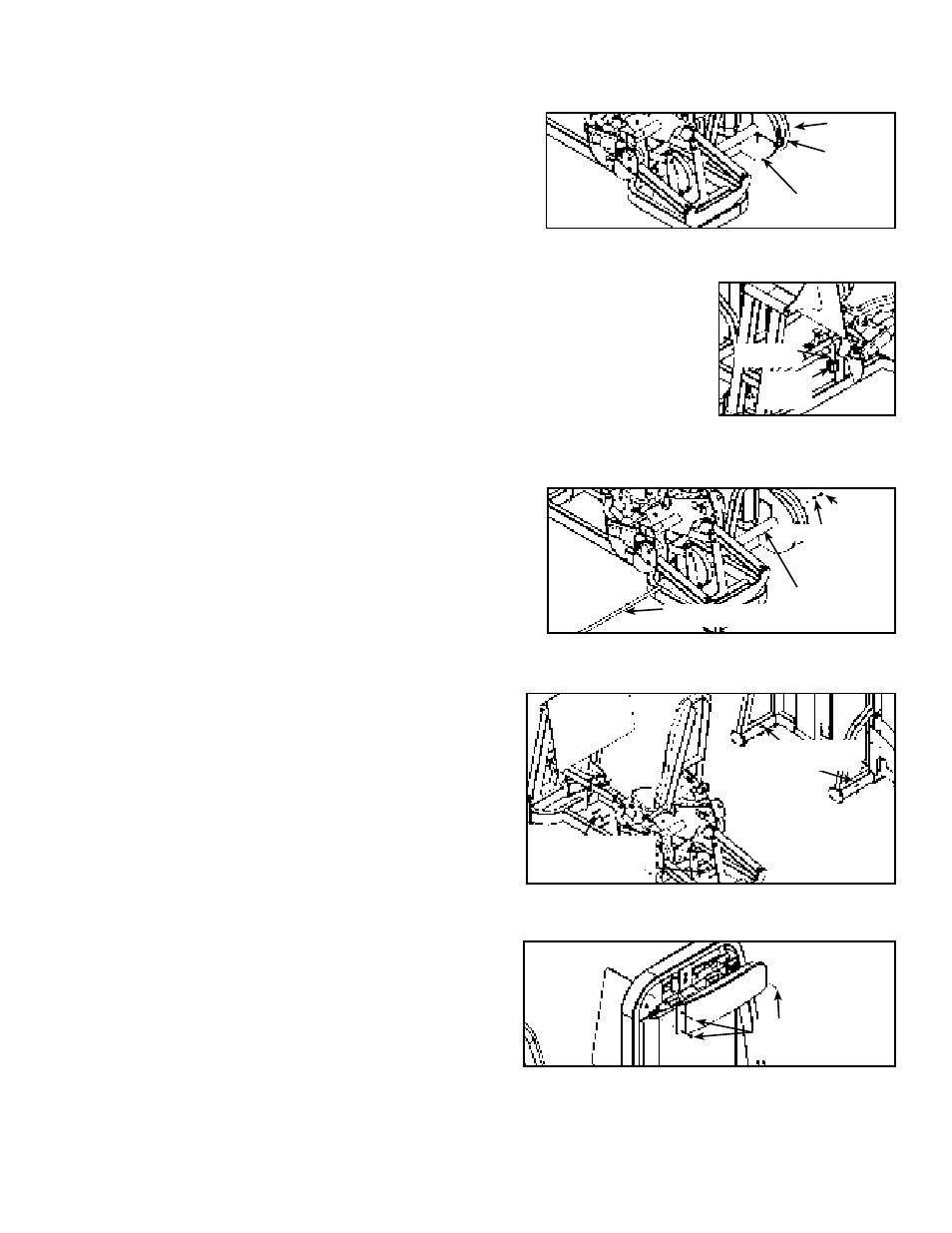

D. Retirez les cinq vis Phillips qui fixent la protection près de
la came et retirez-la. Reportez vous à la figure 1A.
E. Faites pivoter la came et détachez la courroie de pile de poids
de la came (en desserrant les deux vis de calage situées sur
la pince de courroie à l’aide d’une clé Allen de 7/32 po).
Reportez vous à la figure 1B.
F. Repérez la courroie attachée près du tube d’ajustement.
Reportez-vous à la figure 2.
G. Desserrez les deux vis de blocage qui fixent la courroie.
H. Retirez la courroie de la pince et désengagez la courroie pour pouvoir facilement la retirer de
l’appareil lors du retrait de l’arbre
de poulie.
I. Retirez l’une des deux vis de blocage à tête ronde fixant l’arbre
du pivot. Reportez-vous à la figure 3.
J. Retirez avec précaution l’arbre de pivot et l’arbre de poulie. Reportez-vous à la figure 3.
REMARQUE : Faites preuve d’une extrême prudence lorsque vous retirez l’arbre de
façon à ne pas abîmer les filets.
K. En vous faisant aider, retirez avec précaution les huit vis de
blocage à tête ronde fixant
les deux moitiés du châssis. Reportez-vous à la figure 4.
L. Acheminez chaque moitié à leur place en les faisant passer avec
précaution par l’embrasure de la porte.
M. En vous faisant aider, assemblez les deux moitiés avec précaution
à l’aide des huit vis de blocage à tête ronde retirées à l’étape 4K.
Reportez-vous à la figure 4.
N. Fixez prudemment l’arbre de poulie en utilisant l’arbre de pivot
et les vis de blocage à tête ronde retirées aux étapes 4I et 4J.
Reportez-vous à la figure 3.
O. Acheminez correctement la courroie et attachez-la à la pince
de courroie (retirée à l’étape 4H).
P. Rattachez la courroie de pile de poids (retirée à l’étape 4E) à
la pince de courroie de la came. Reportez vous à la figure 1B.
Q. Installez la plaque de protection et fixez-la à l’aide des cinq
vis Phillips (retirées à l’étape 4D).
R. Poursuivez avec l’étape 5B.
5. Enlevez les pieds d’expédition, puis les capots arrière
A. Enlevez avec précaution chaque support d’expédition en
forme de cône (standard) au moyen de la clé à douille ou
de la clé de 3/4 po.
B. Coupez l’attache d’expédition fixant le poids supérieur.
C. Placez avec précaution les pieds en caoutchouc (fournis
avec l’appareil) sur chaque pied du châssis.
D. Soulevez le poids supérieur et tournez le bouton de réglage
des poids incrémentiels pour sélectionner tous les poids de
15 lb (trois poids incrémentiels de chaque côté).
E. Enlevez les trois vis Phillips qui fixent le capot supérieur
(arrière) et retirez le capot avec précaution. Reportez-vous
à la figure 5.
Arbre de pivot
Arbre de
poulie
Figure 3
Figure 1B
Vis de
calage
Came
Protection
Figure 2
Courroie
Figure 4
Figure 5
Vis
Phillips (3)
Vis de
blocage
à tête
ronde
Rondelle
Contre-écrous
en nylon (8)
Vis de blocage à
tête ronde (8)
Vis de
calage
